面板式机械锁紧操作机构结构设计

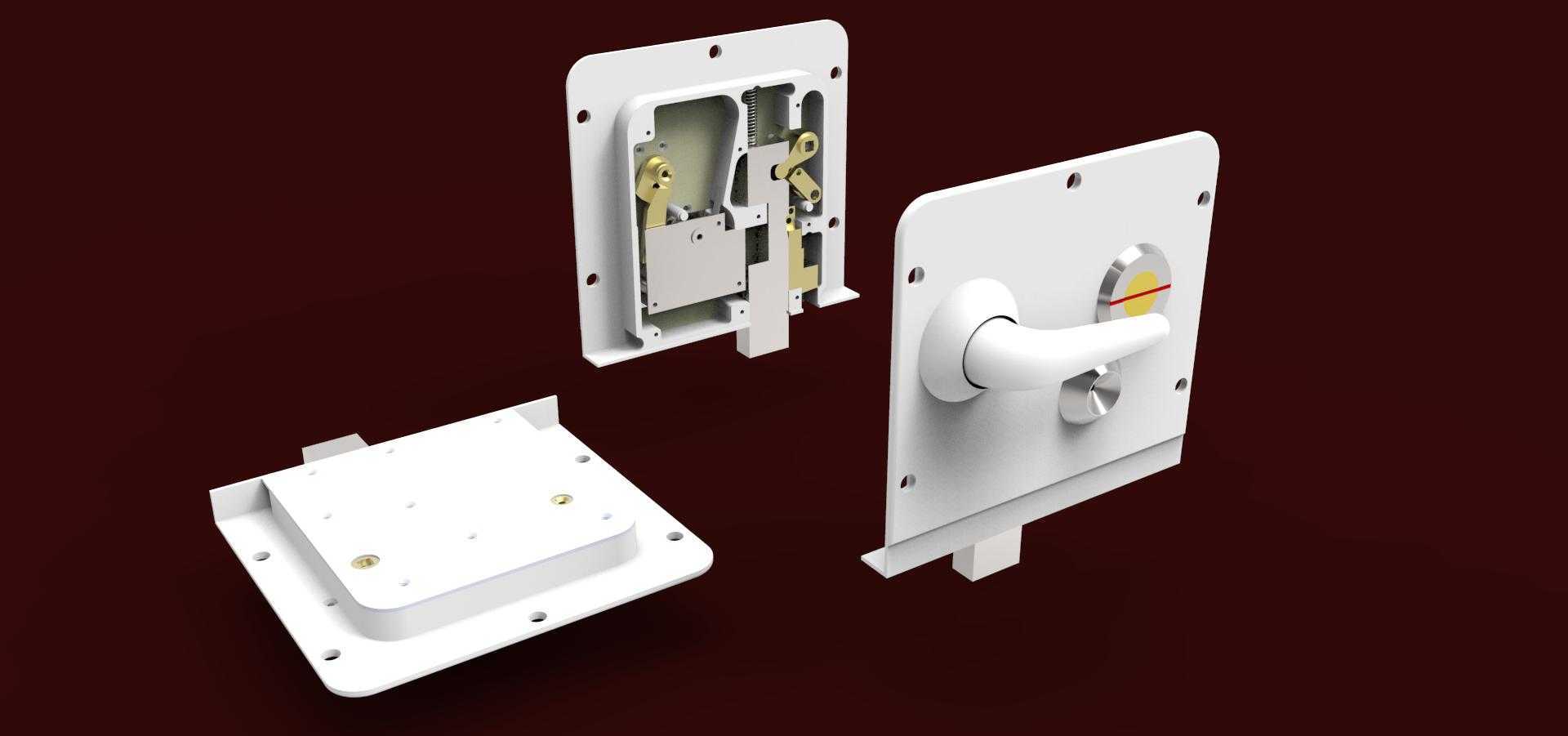

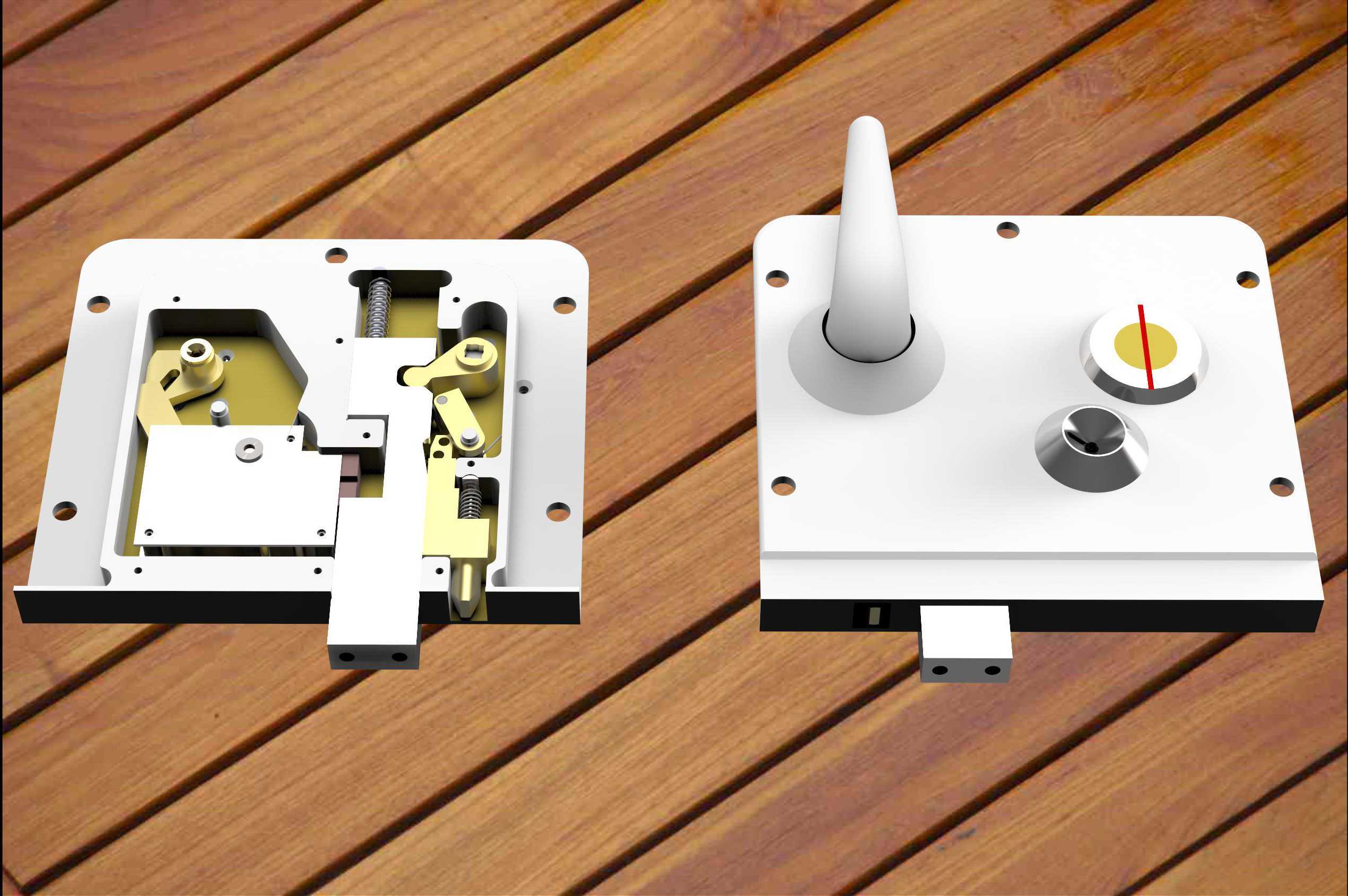

　　这类面板式机械锁紧机构，多应用在工业机柜、设备舱门、专用工具箱的启闭控制场景中，核心作用是在闭合状态下提供可靠的锁止约束力，避免设备运行过程中因振动、外力触碰出现意外开启，同时通过外露的操作手柄实现快速解锁与锁止动作切换，无需额外辅助工具即可完成操作。从结构设计逻辑来看，整套机构采用内置传动布局，所有连杆、弹簧、锁舌组件都集成在方形安装基板内侧，外露部分仅保留操作手柄、状态指示旋钮与锁芯，既能够避免内部传动构件被外界粉尘、水汽侵蚀，也能防止无关人员随意触碰内部结构造成锁具失效。安装基板上预留的四个对称安装孔，是按照标准机柜面板开孔尺寸设计的，安装时只需在对应面板上开出匹配的方形避让孔，通过四个孔位用紧固件即可完成固定，安装边界清晰，

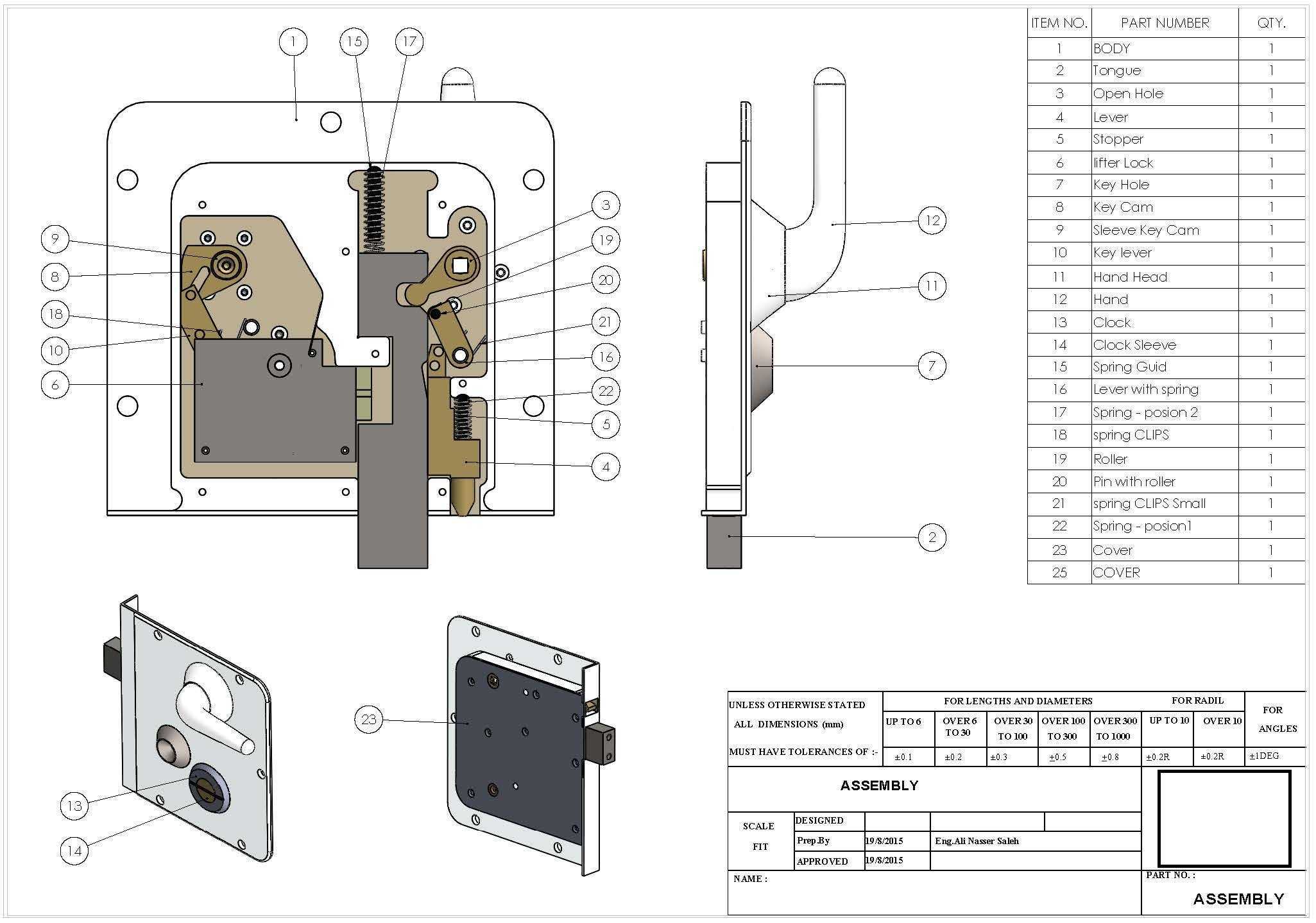

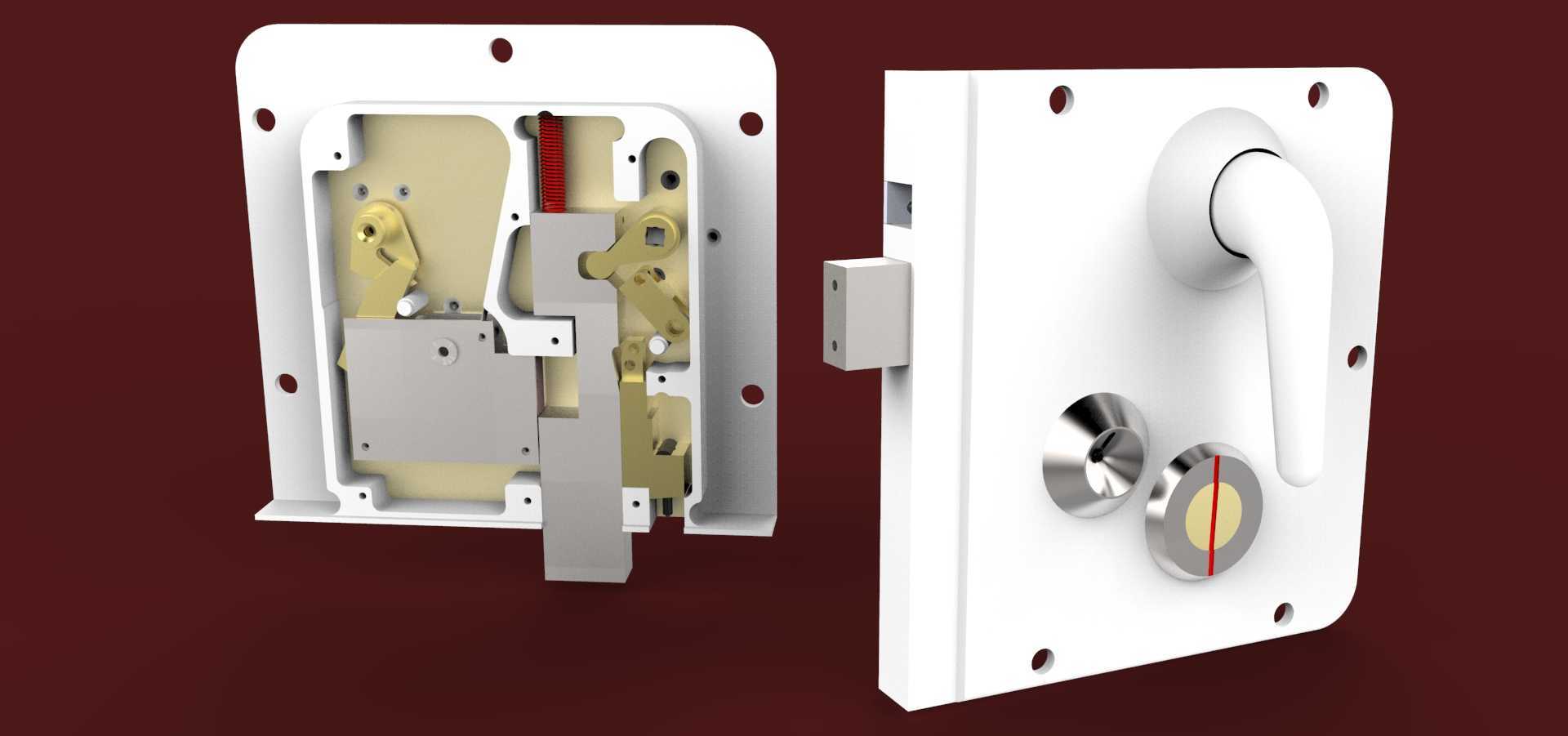

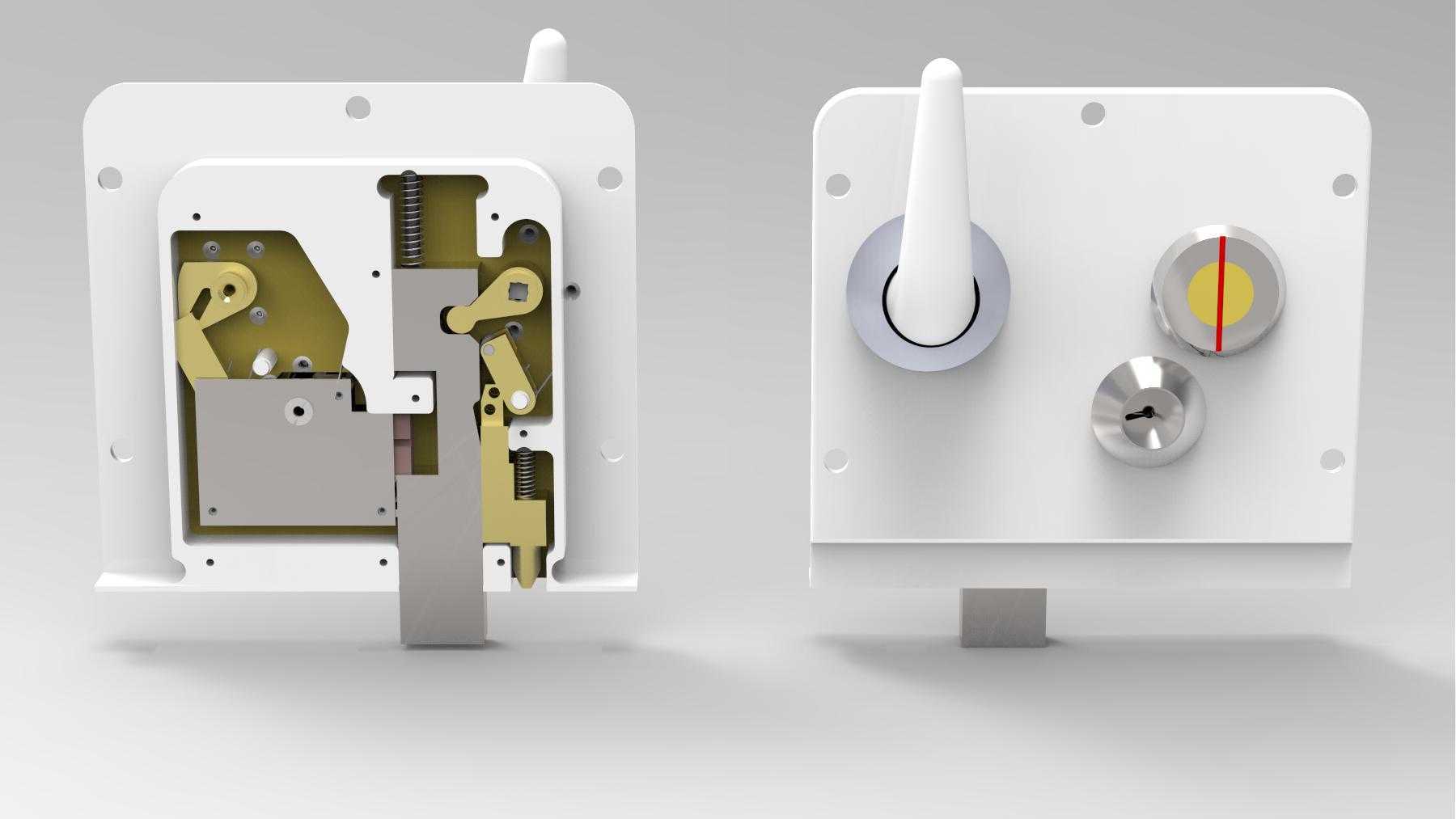

　　不需要对原有设备面板做额外的大面积裁切改造，适配性较强。内部传动结构采用杠杆式连杆设计，操作手柄转动时会带动联动的金属拨片，拨片通过预设的行程轨迹推动锁舌完成伸缩动作，整套传动路径上的铰接点都做了限位设计，避免操作时出现过位卡顿，内置的复位弹簧能够在手柄释放后自动带动传动组件回到初始位置，减少操作后的手动复位步骤。锁舌采用金属板材冲压成型，伸出长度经过行程校核，锁止状态下能够完全卡入配套的锁扣卡槽内，提供足够的抗剪切力，应对常规的外力拉扯不会出现变形脱开。外露的状态指示件通过内部联动轴与传动结构连接，锁止状态下红色标识线对准预设标记位，操作人员无需拉动门板即可快速判断锁具是否处于可靠锁止状态，

　　配套的锁芯结构可以在锁止后限制操作手柄的转动权限，实现权限管控，避免非授权人员随意开启。整套机构的操作手柄做了圆弧过渡处理，操作时的握持手感顺畅，转动阻尼经过匹配设计，既不会因为阻尼过小出现误触发，也不会因为阻尼过大造成操作费力，内部所有金属构件都做了对应的表面防锈处理，能够适应常规工业车间、户外机柜的使用环境，长期使用不会出现锈蚀卡滞的问题。
