大型水电站铜制混流式水轮机转轮结构

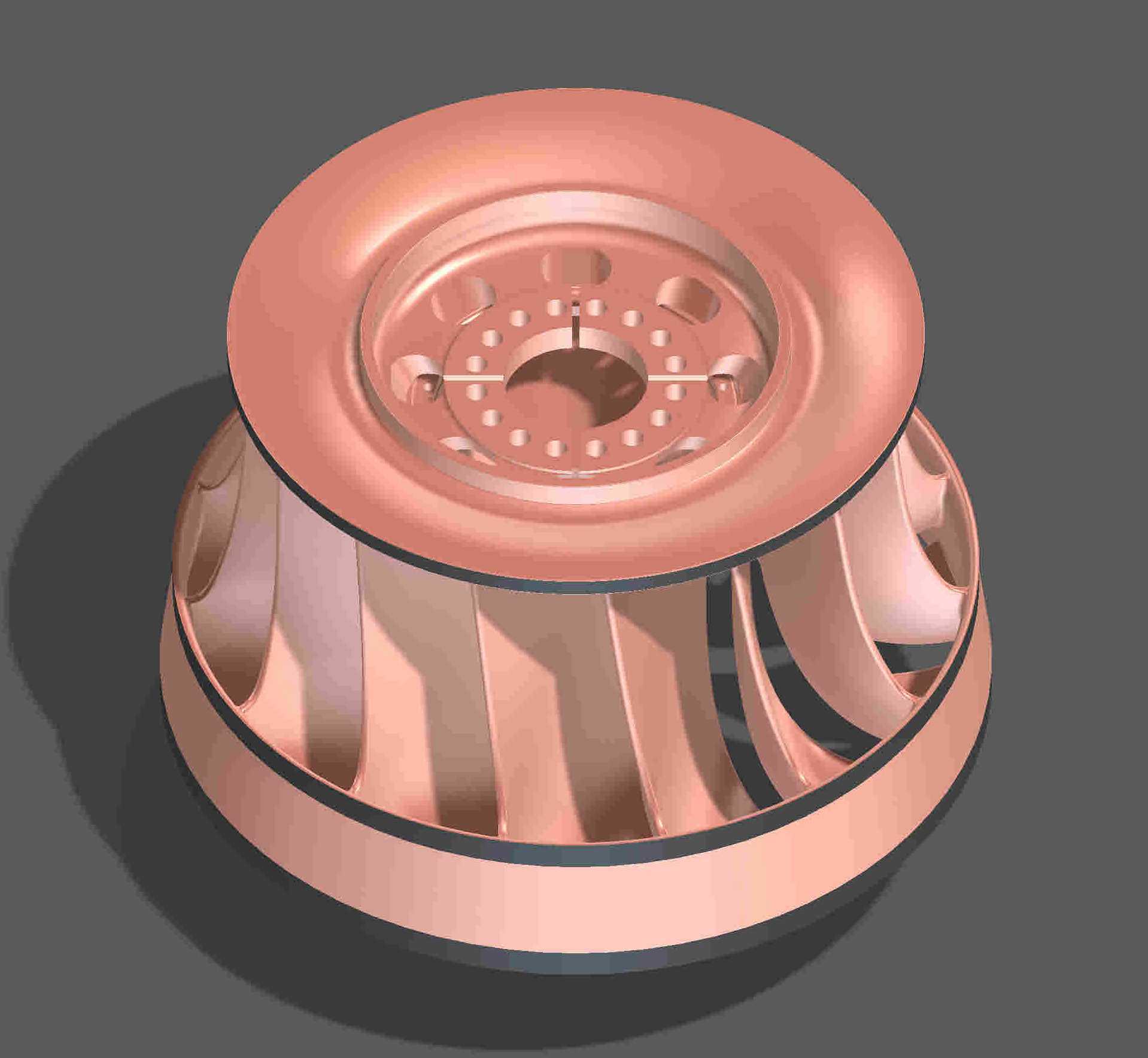

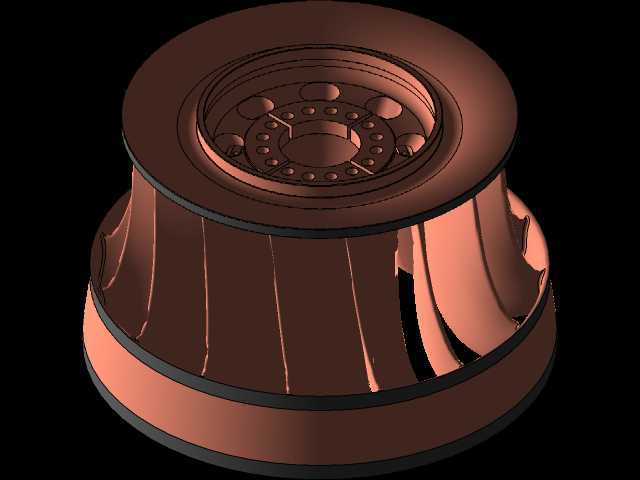

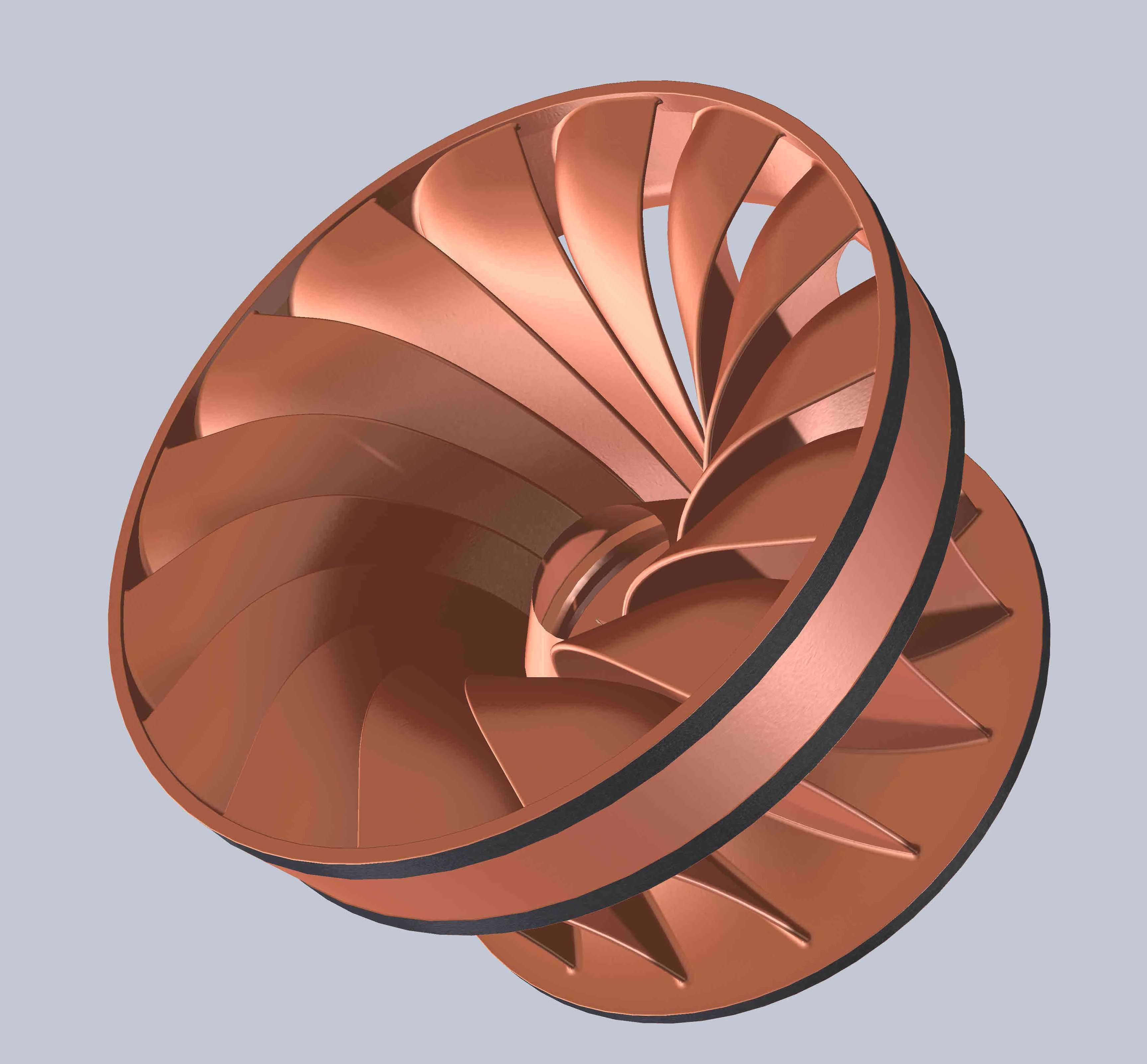

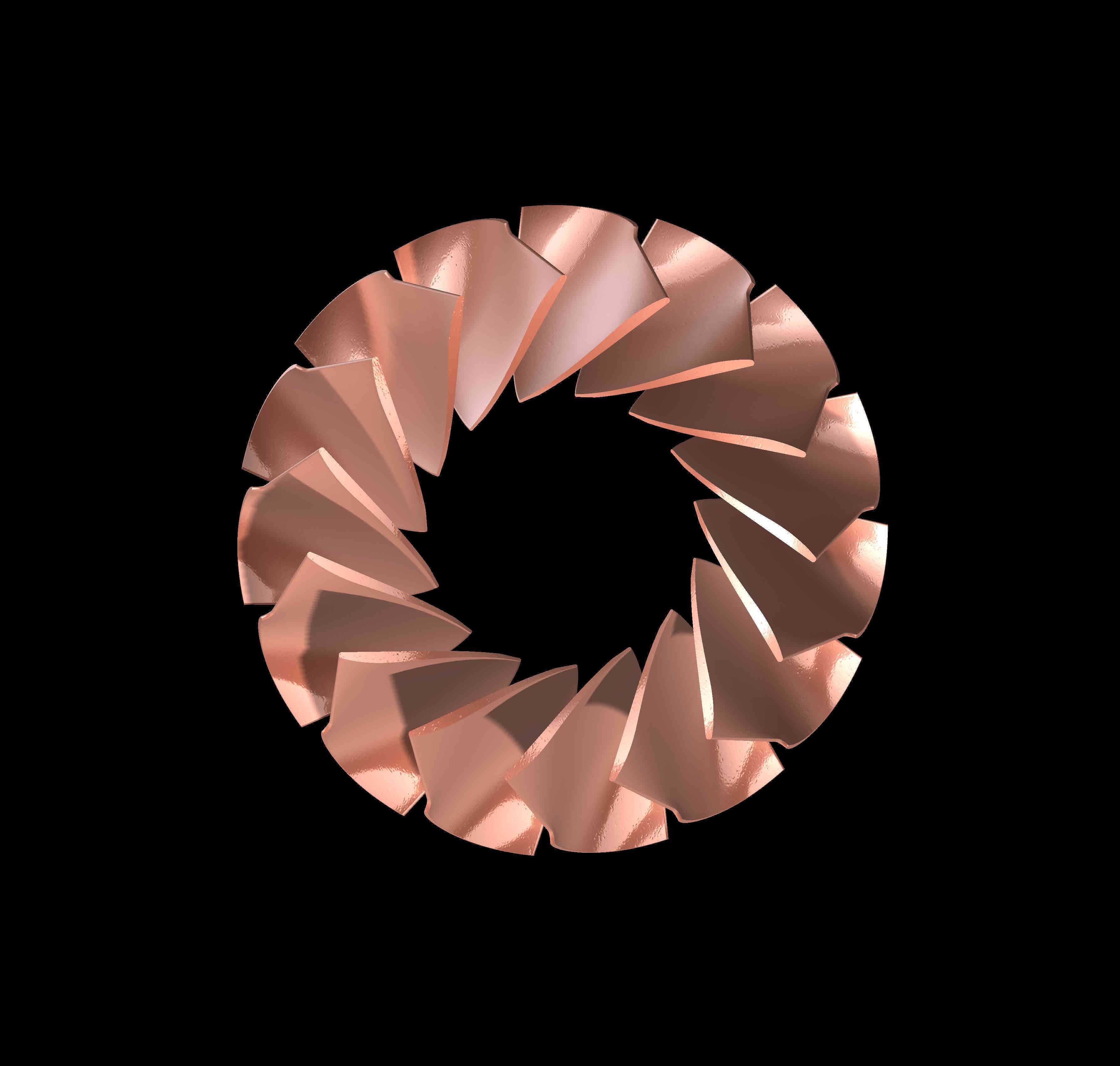

　　混流式水轮机转轮作为水力发电核心做功部件，直接决定水能到机械能的转换效率，这类转轮普遍应用于中高水头的大中型水电站机组中，承担着将水流压能与动能转化为旋转机械能，进而驱动发电机输出电能的核心作用。从结构设计来看，该转轮采用上冠、下环加扭曲叶片的经典混流结构布局，上冠位置设置有与主轴连接的安装定位止口，止口周边均匀分布螺栓连接孔，用于传递主轴扭矩并保证转轮与主轴的同轴度安装精度，下环作为叶片外缘的支撑构件，既可以提升转轮整体结构刚度，也能约束过流流道的外侧边界，减少水流的外缘泄漏损失。叶片采用空间扭曲翼型设计，翼型的进、出口角度完全匹配对应水头下的水流入流、出流方向，能够有效降低水流在叶片表面的脱流、漩涡损失，

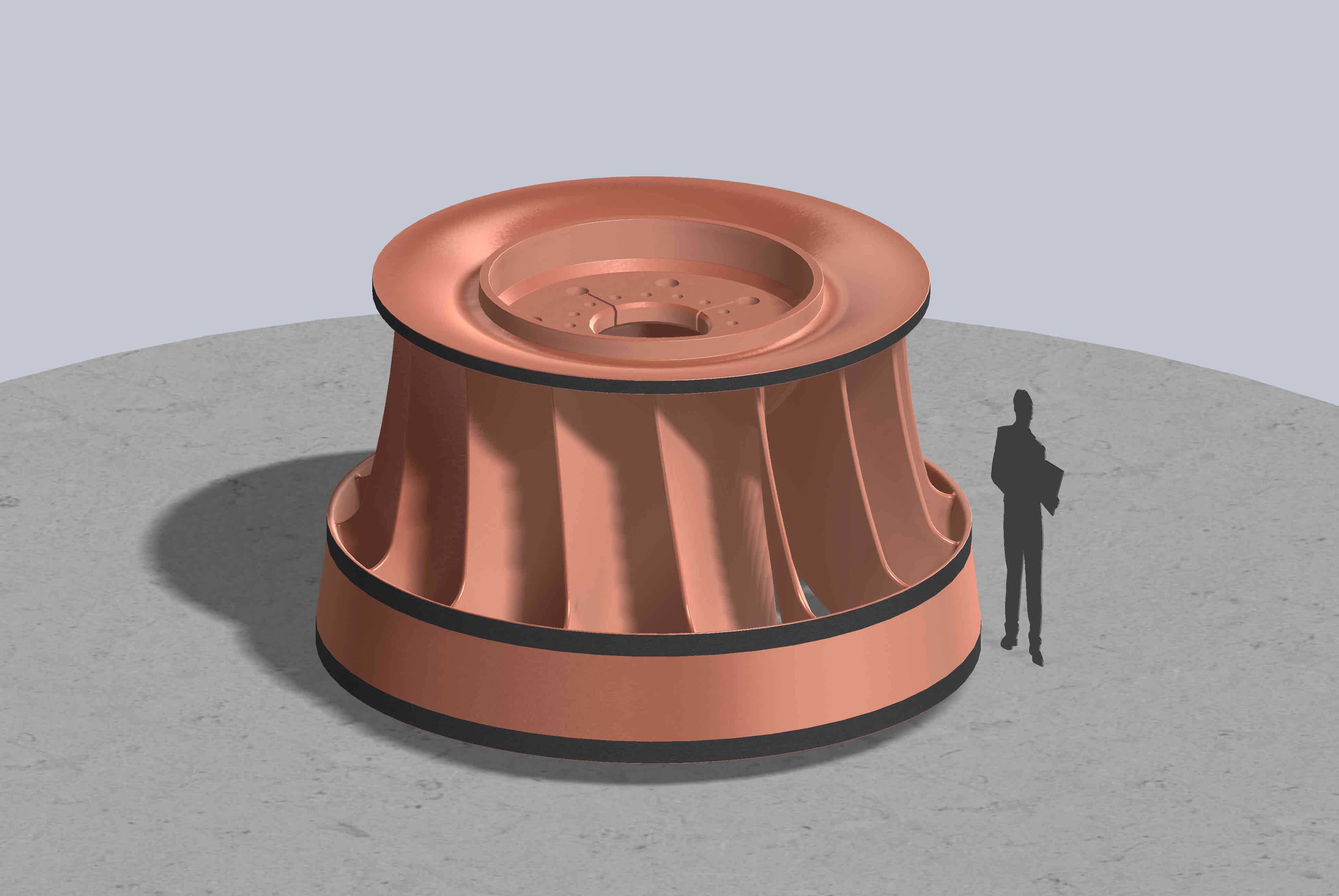

　　保证不同工况下的水力效率，叶片与上冠、下环的连接位置采用大圆角过渡结构，既可以降低铸造过程的应力集中风险，也能减少水流在转角位置的局部水力损失。从安装边界来看，这类大型转轮的轴向尺寸需要匹配电站蜗壳、尾水管的安装空间，径向尺寸需要与转轮室的内壁保持均匀的设计间隙，间隙值既要满足机组运行时的摆度允许范围，也要尽可能减小间隙漏流带来的容积损失。在实际运行场景中，转轮长期承受高速水流的冲刷、交变水压力的作用，采用铜基合金材质铸造时，既可以提升构件的抗气蚀、抗泥沙磨损性能，也能保证足够的结构强度，承受满负荷工况下的水流冲击力。设计过程中需要重点校核转轮在额定水头、飞逸工况下的结构强度与刚度，避免叶片在交变载荷下出现疲劳裂纹，

　　同时要通过流道仿真优化叶片型线，保证水流在流道内的流动均匀性，降低水力振动风险，这类转轮的结构建模需要精准还原叶片的空间曲面造型，保证加工后的翼型精度与设计值一致，避免因型线偏差导致机组效率下降、运行振动超标等问题。
