多零件组合式真空泵结构设计方案

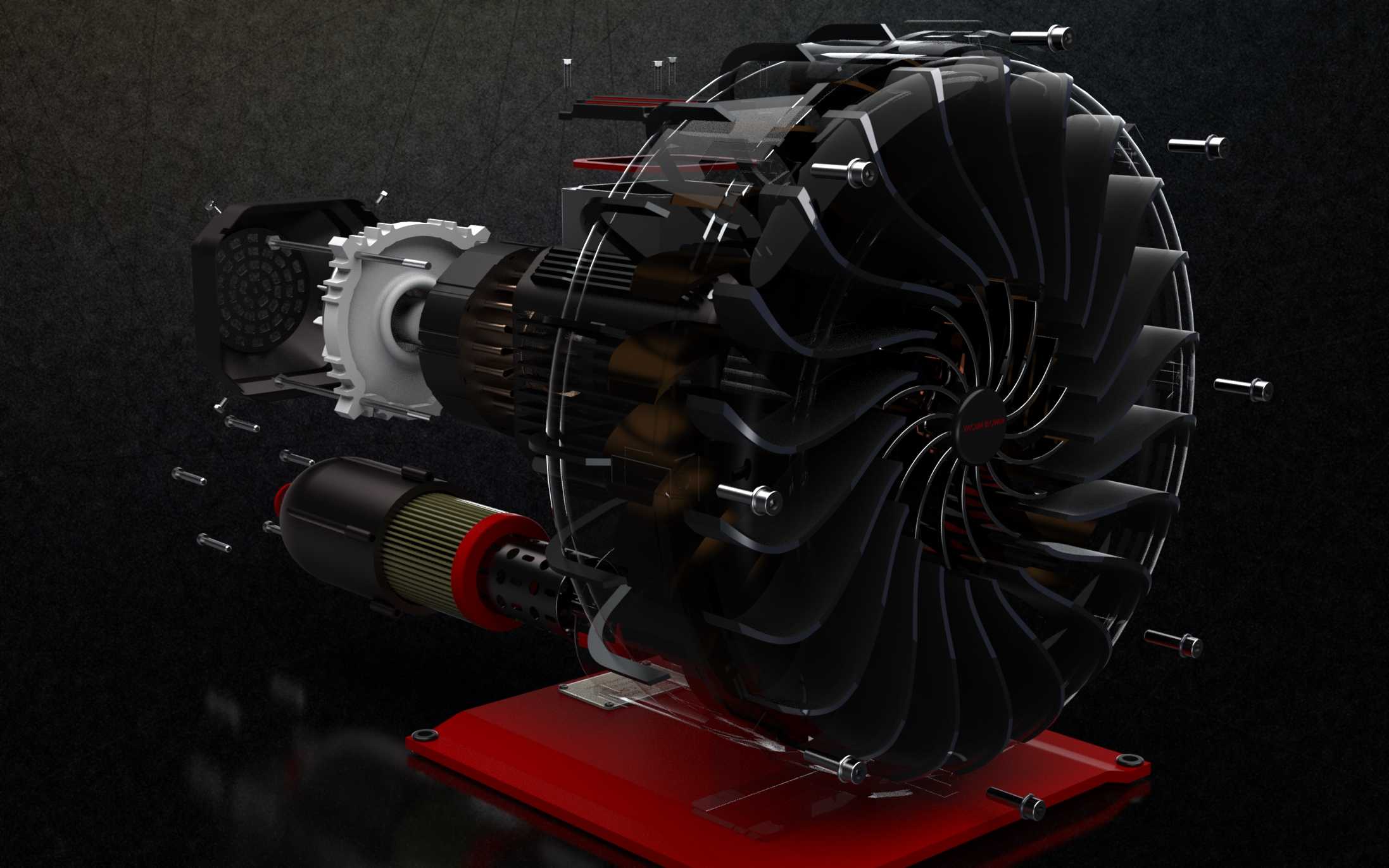

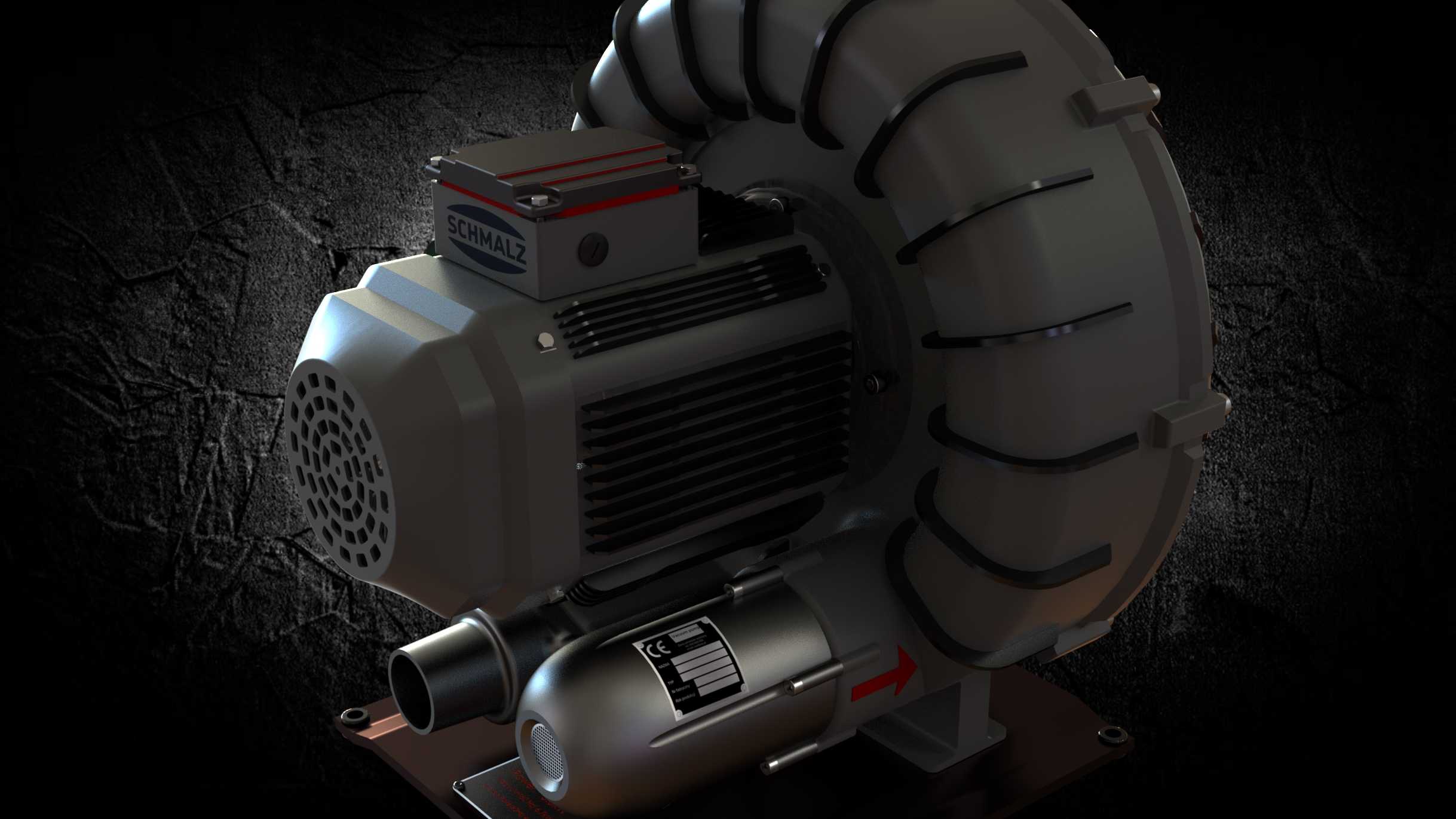

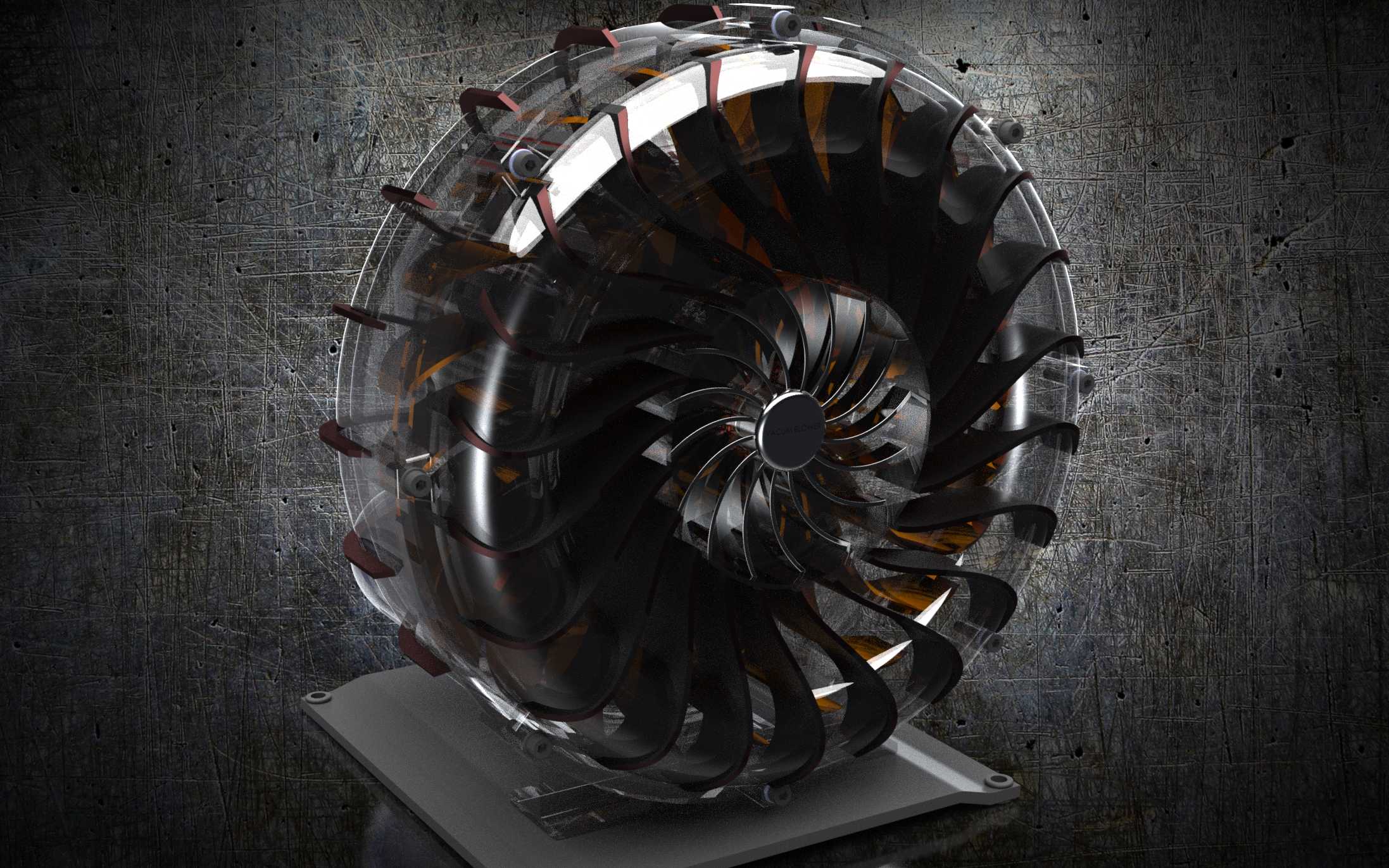

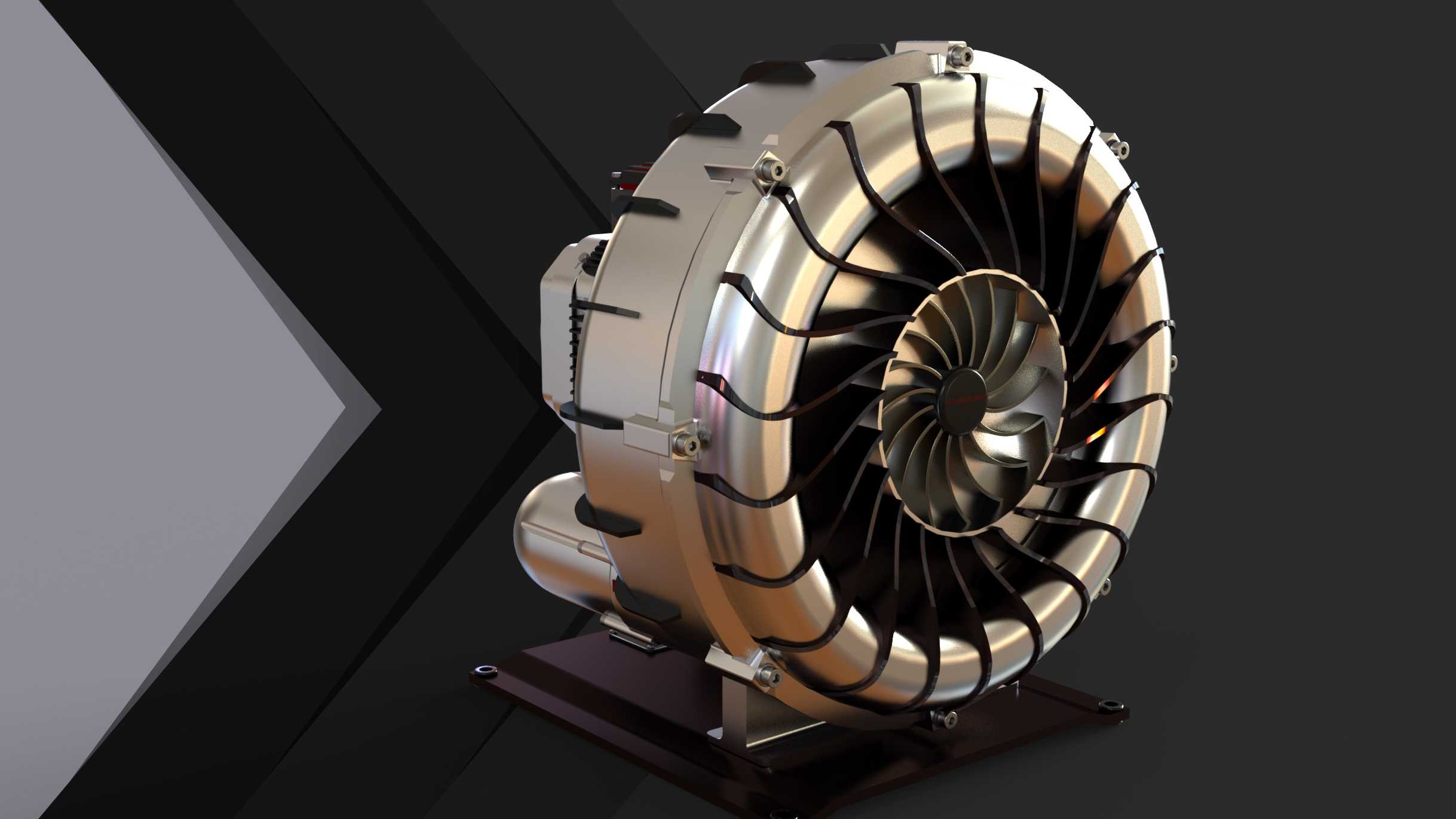

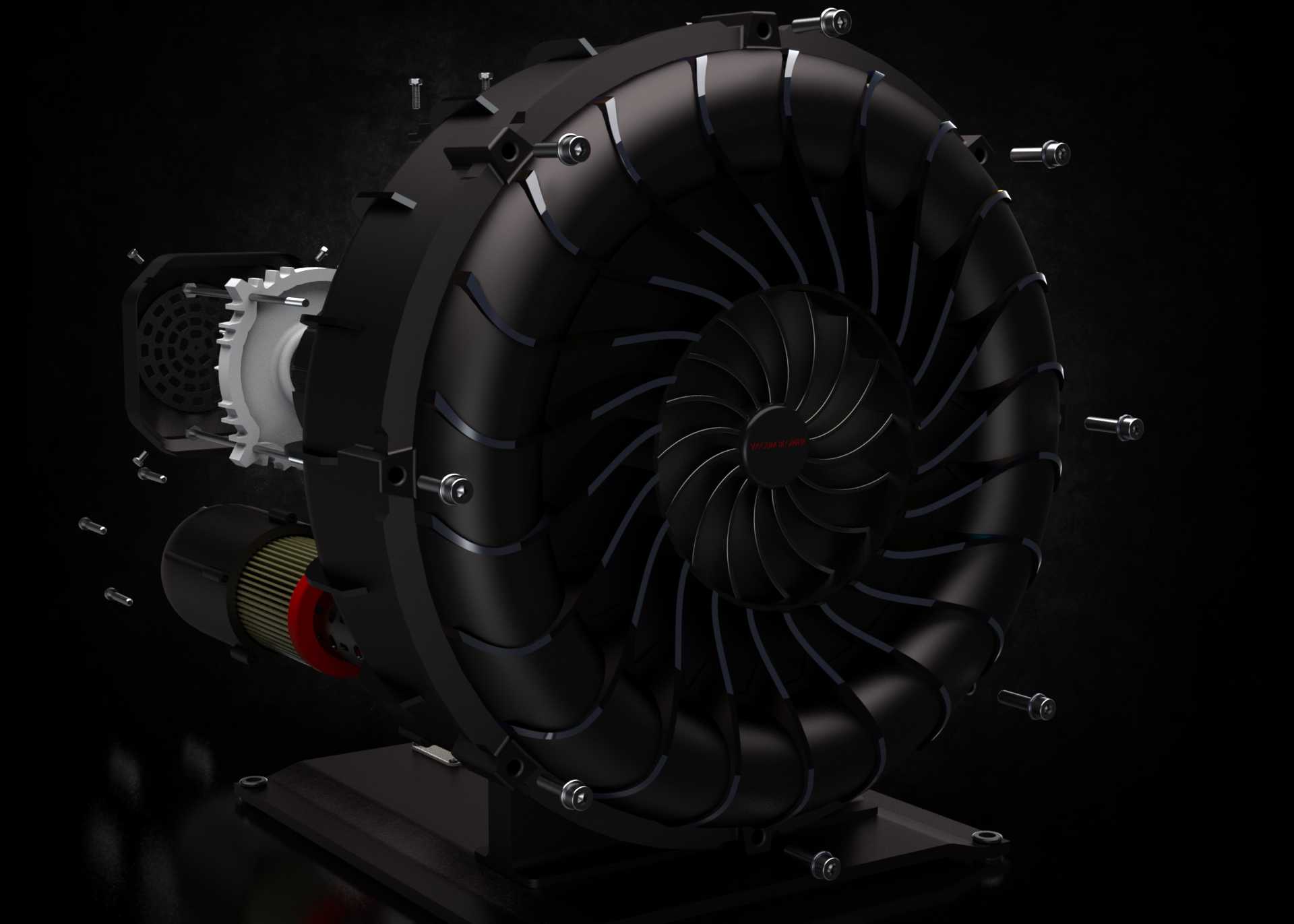

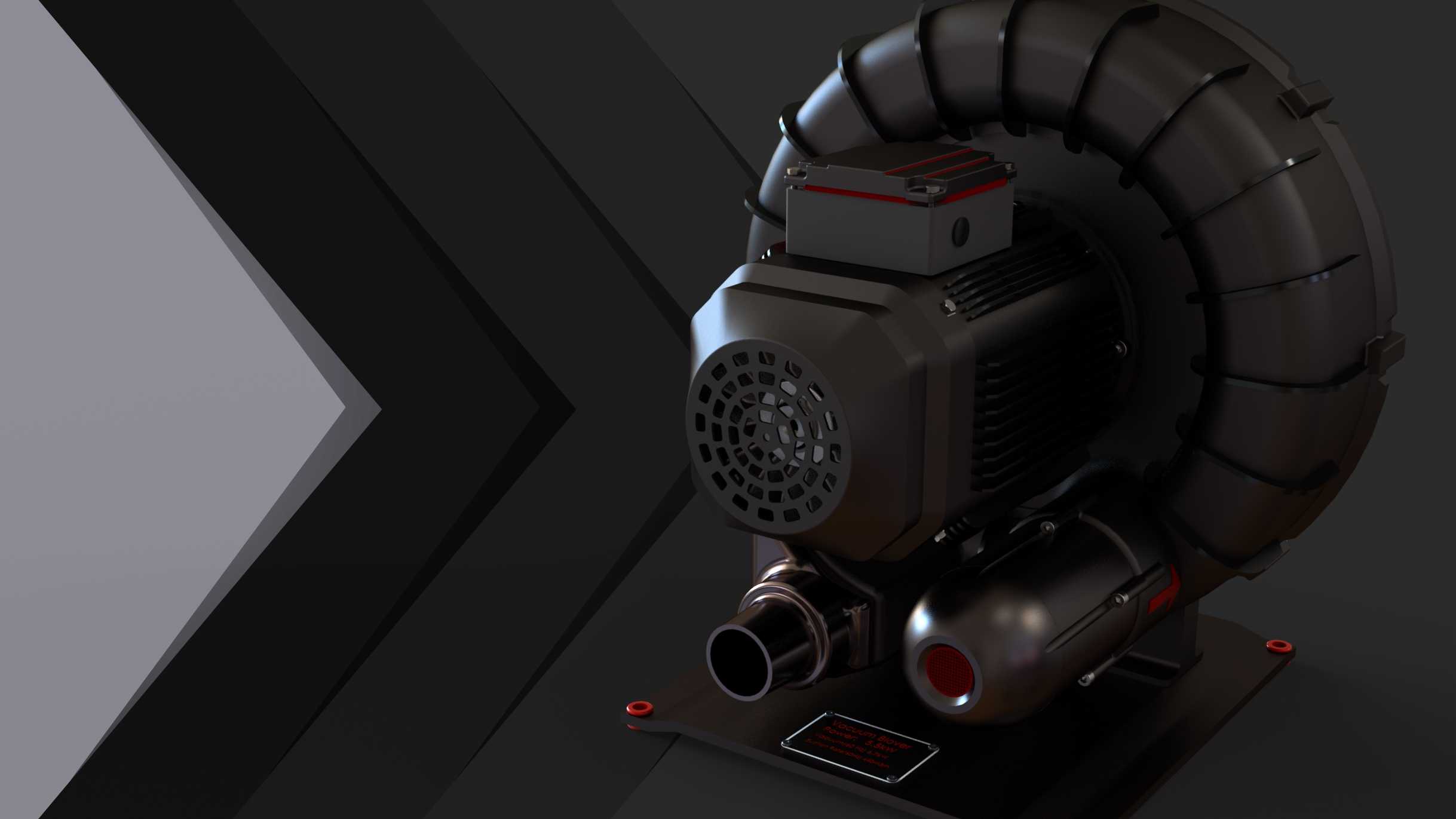

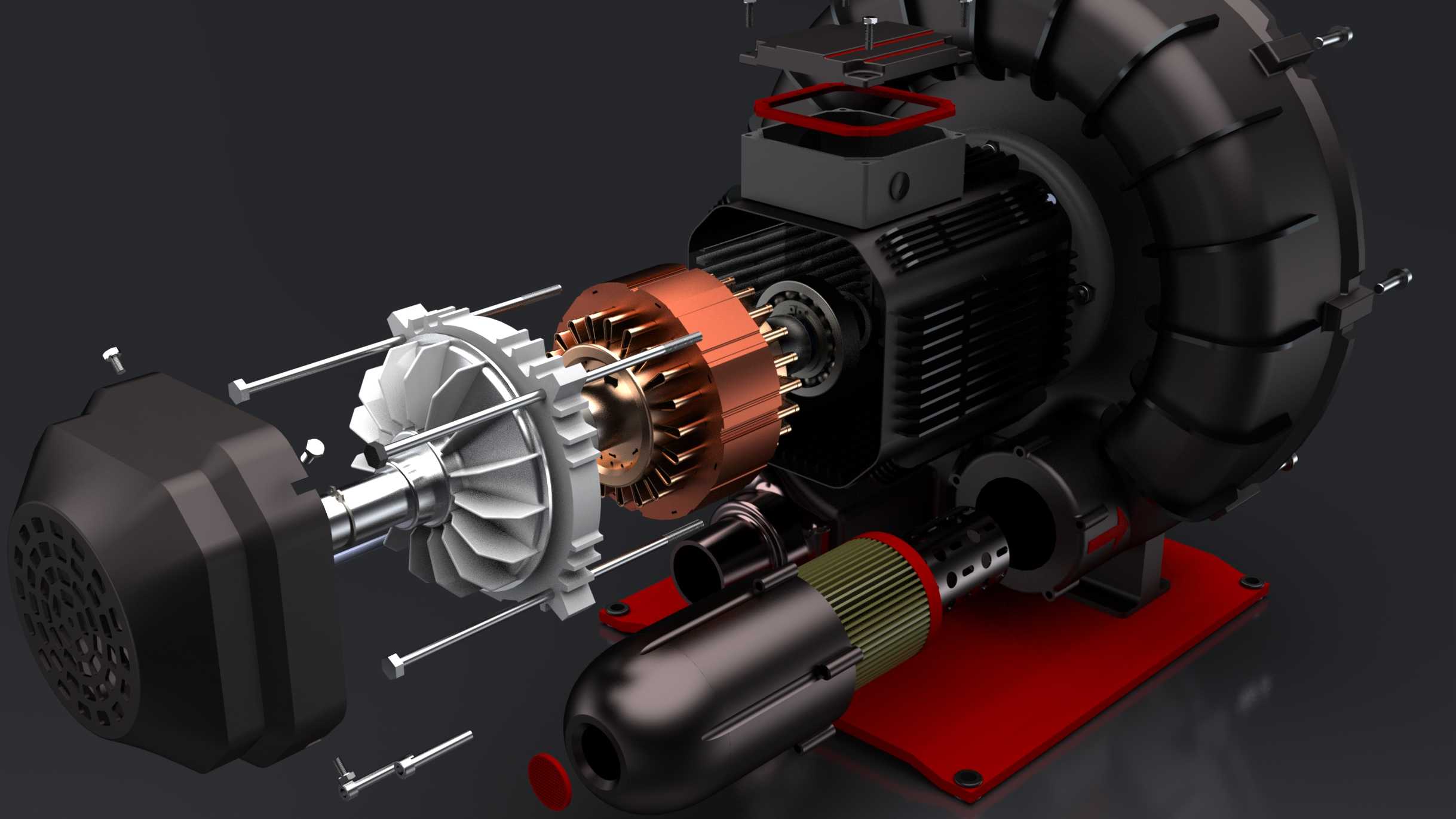

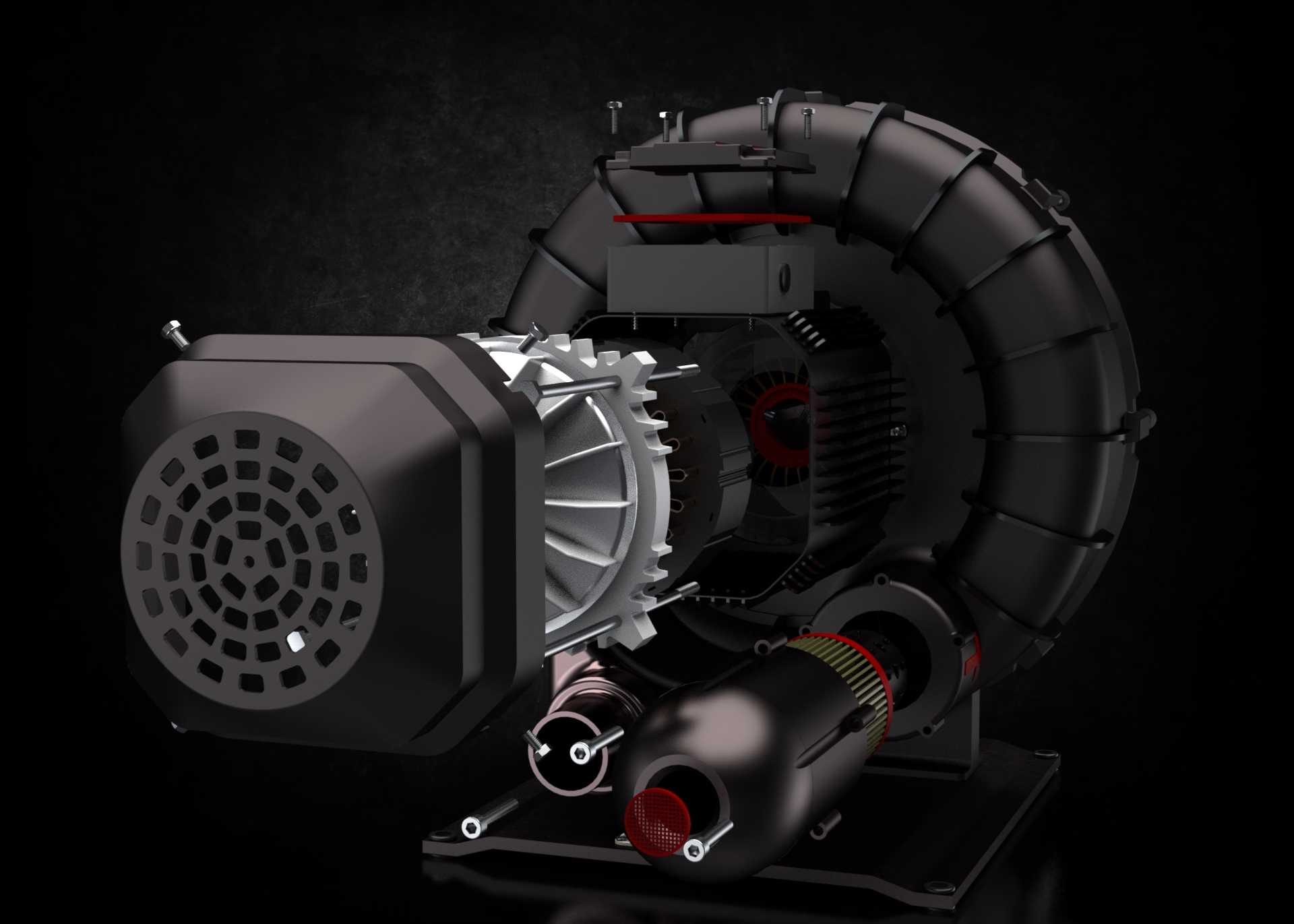

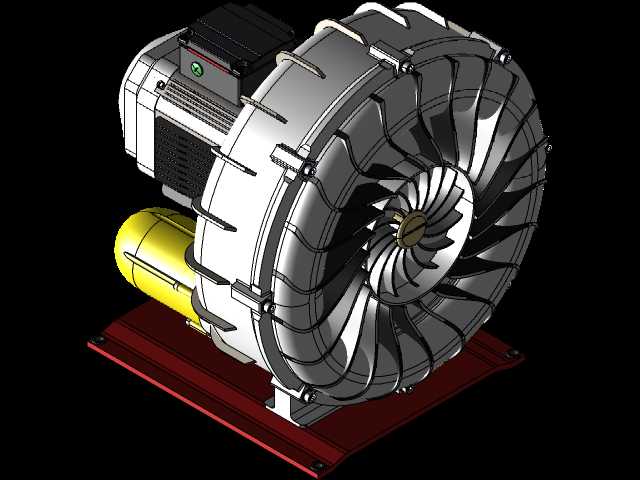

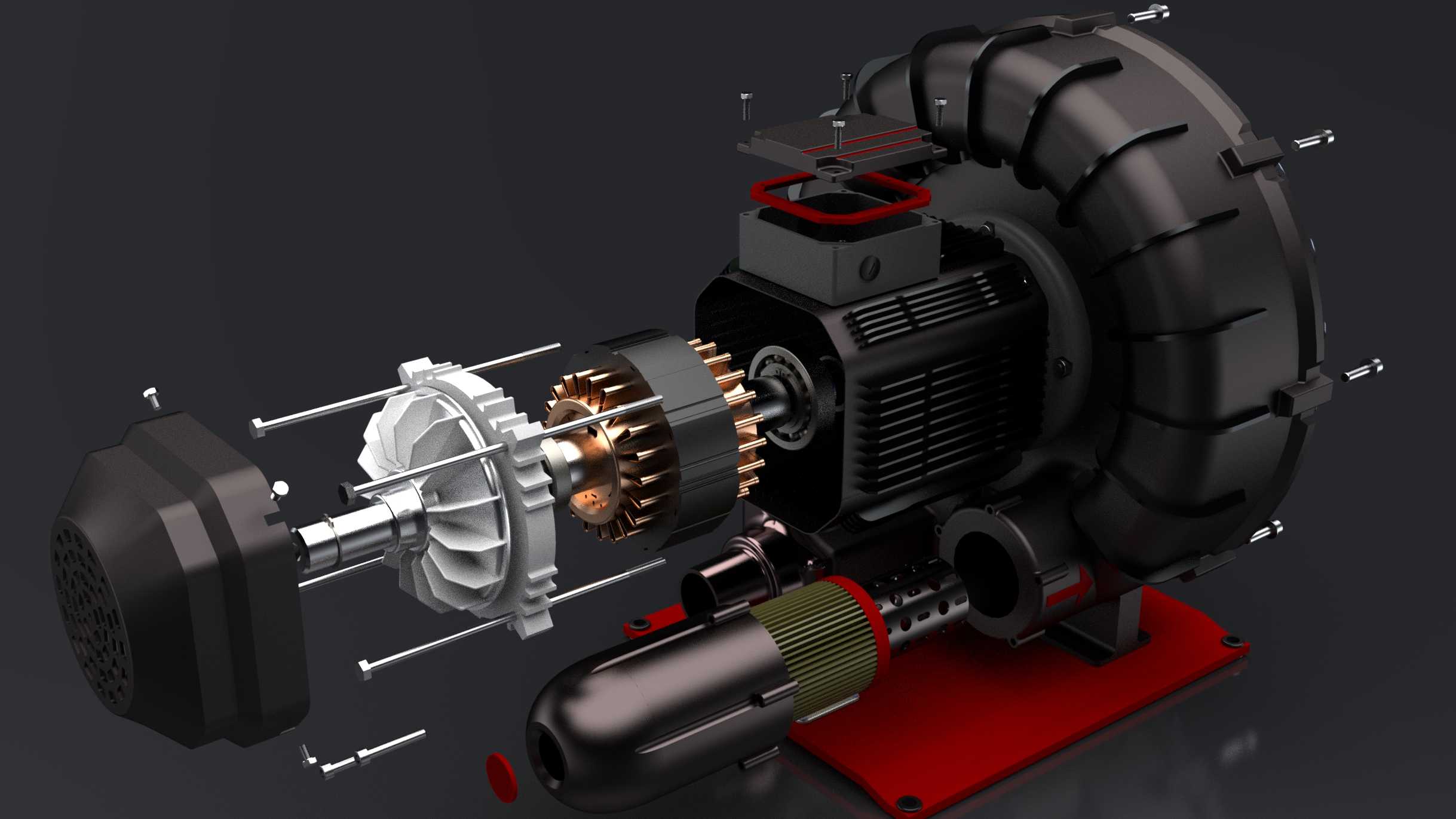

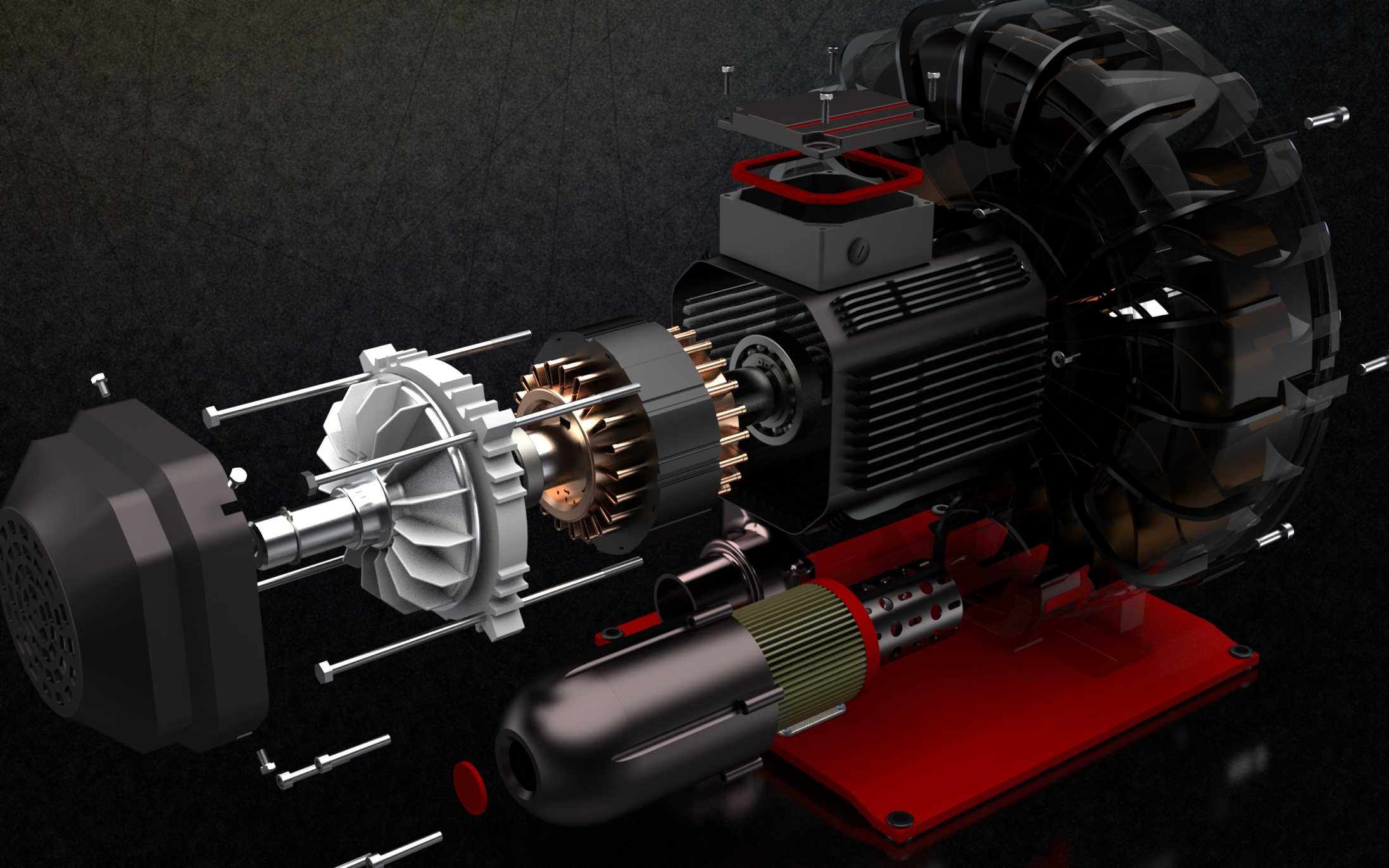

　　在工业生产的诸多场景中，真空泵是获取真空环境的核心执行设备，从电子元器件封装产线的真空吸附工位，到食品加工行业的真空脱气环节，再到实验室的真空干燥作业，这类设备的运行稳定性直接决定整条工序的成品率与作业效率。这套结构方案在设计阶段就优先考虑了不同工况的适配性，整体采用卧式安装布局，核心动力段与真空发生段同轴布置，能有效压缩设备的轴向安装空间，适配多数厂房现有设备台架的预留安装位，安装底座采用带加强筋的板式结构，预留的螺栓孔位可匹配常规M12规格的固定螺栓，安装时无需额外定制转接支架，能直接固定在槽钢焊接的设备机架上。整套结构包含两百余个独立零件，从核心的叶轮转子组件，到起密封作用的法兰连接件，再到散热用的风扇结构，

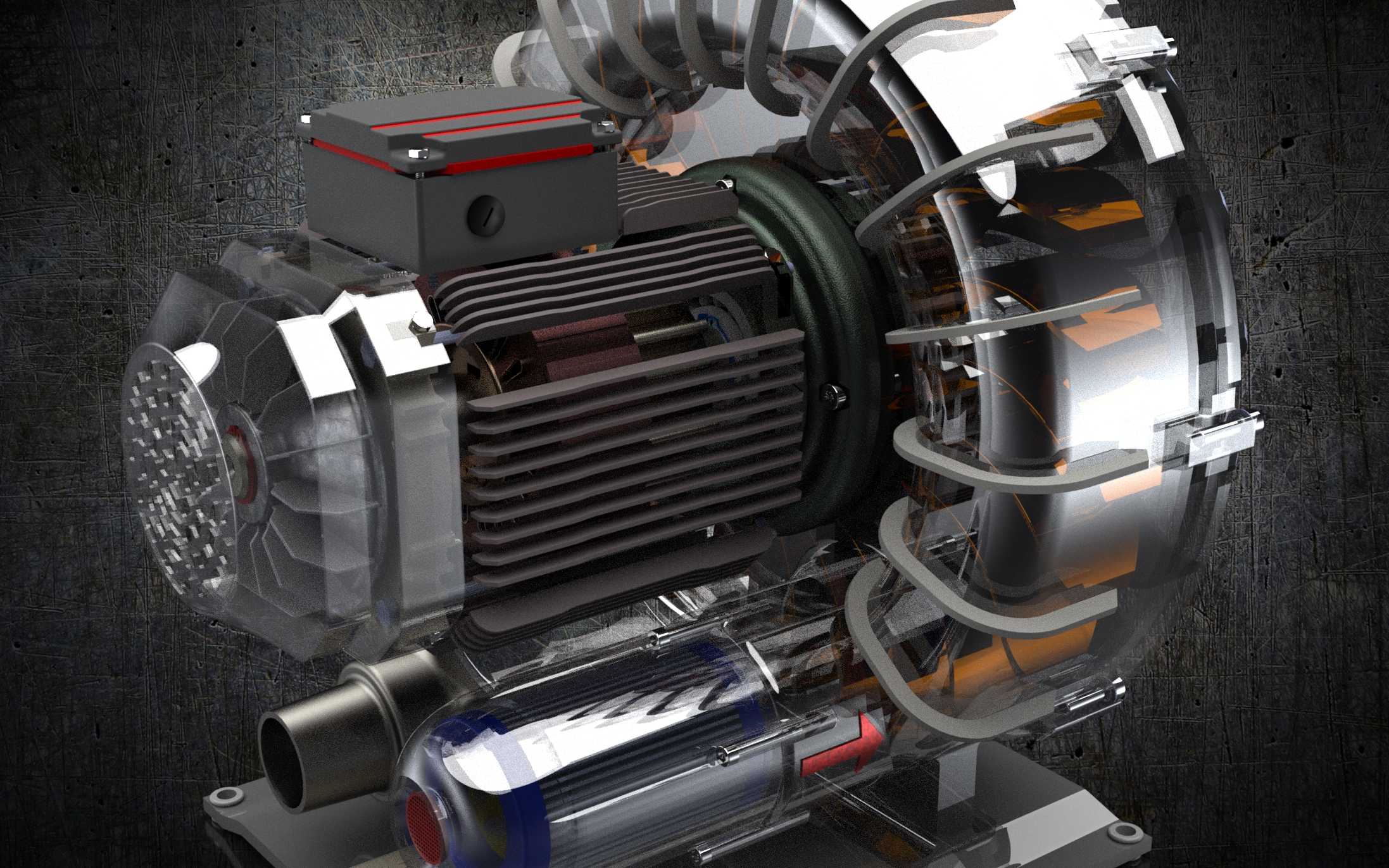

　　每个零件的配合公差都经过反复校核，转子部分采用分段式装配设计，叶轮与主轴之间通过键连接传递扭矩，配合位置选用过渡配合公差，既保证运转时的同轴度要求，又能在后期维护时顺利拆解更换易损件，不会出现过盈配合导致的拆卸困难问题。设备的动力输入端直接适配标准工业电机的输出轴尺寸，无需额外定制联轴器，用户在选型配套时可直接根据所需抽气速率匹配对应功率的标准电机，大幅缩短设备的组装调试周期。外壳部分的散热筋条沿着电机轴向平行布置，配合尾部的独立散热风扇，能在设备连续高负荷运转时快速带走定子绕组产生的热量，避免因温升过高导致的电机绝缘老化加速问题。真空发生腔的密封面全部采用精加工平面设计，配合耐油橡胶密封圈，能在额定工作压力下保持稳定的密封性能，

　　不会出现漏气导致的真空度不足问题。进出气接口采用标准法兰连接形式，法兰的螺栓孔中心距、密封面尺寸都符合通用管路的连接标准，现场安装时可直接对接现有工业管路，无需额外加工转接头。考虑到日常维护的便利性，设备的易损件位置都预留了足够的操作空间，更换密封件、检查轴承磨损情况时，无需将整台设备从机架上拆解，仅拆除对应位置的端盖即可完成操作，能大幅降低后期运维的时间成本。
