渐开线圆柱齿轮啮合参数化设计结构

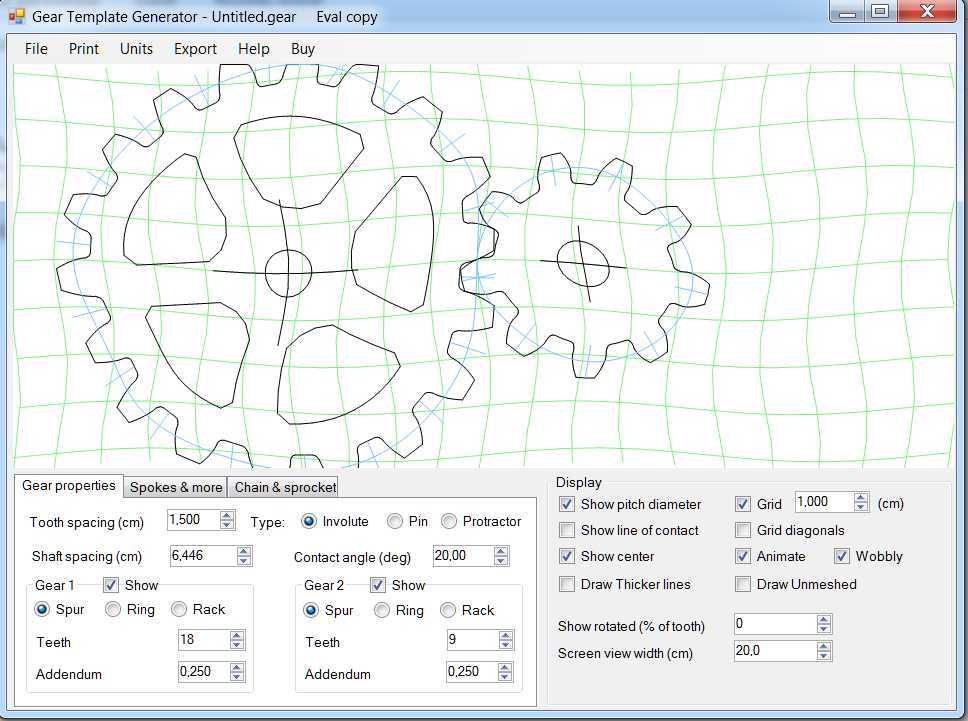

　　这套齿轮啮合结构的设计，核心围绕通用机械传动场景的实际需求展开，日常在轻工输送设备、小型机床进给机构、自动化生产线传动单元中都能见到这类传动副的应用，主要用来传递平行轴间的旋转动力，匹配固定传动比的动力传输需求，相比带传动、链传动，这类直齿圆柱齿轮副的传动精度更高，瞬时传动比稳定，适合对转速同步性有要求的工位。设计过程中优先考虑了啮合侧隙的合理控制，齿形采用标准渐开线轮廓，从界面参数设置逻辑能看出，两个齿轮分别对应不同齿数配置，可根据实际传动比需求调整齿顶高系数，保证啮合过程中不出现根切、卡滞问题，中心距的匹配严格按照齿距、压力角的标准值推导，轴间距的预留量刚好满足标准轴承的安装边界，不会出现轴系装配时的干涉问题。从结构布局来看，

　　大齿轮作为从动轮适配低速大扭矩输出端，小齿轮作为主动轮连接动力输入侧，齿宽方向的尺寸预留了足够的啮合接触面积，能在额定负载下降低齿面接触应力，减少长期运行后的齿面磨损。设计时还兼顾了网格校验的可视化需求，通过网格背景可直观核对齿顶圆、节圆、齿根圆的相对位置，中心标记的设置方便装配时快速对齐两轴的平行度，避免因轴系偏斜导致的偏载、断齿问题。齿形轮廓的生成严格遵循啮合原理，接触线的显示设置可验证传动过程中齿面的接触轨迹，保证全齿宽方向的均匀接触，wobble参数的预留可模拟实际装配中的微小偏摆量，提前校核极端安装偏差下的啮合适配性，避免实际装配时因加工误差、装配公差导致的传动卡滞。这类齿轮结构的安装边界需要注意，

　　两轴的平行度公差需控制在标准范围内，轴伸端的固定要匹配对应规格的轴承与端盖，齿侧间隙要根据运行转速、工作温度调整，高速工况下可适当放大侧隙补偿热膨胀量，低速重载工况下可缩小侧隙提升传动精度，整体结构没有冗余设计，所有尺寸参数都围绕传动效率、装配便利性、运行可靠性三个核心目标设定，可直接适配多数平行轴动力传输场景的设计需求，也可作为非标齿轮设计的参数化模板，调整齿数、模数、压力角参数即可快速生成对应规格的啮合齿轮副，大幅缩短非标传动机构的设计周期。
