等传动比渐开线圆柱齿轮啮合传动结构

　　这套渐开线圆柱齿轮啮合结构，核心采用1:1等传动比设计，两个齿轮齿数均为17，属于少齿数不根切的临界设计方案，在小体积传动场景中有着极高的应用价值。日常做小型传动机构选型时，很多人会忽略齿数17这个临界值——当采用标准压力角20度、标准齿顶高系数的渐开线齿形时，齿数低于17会出现根切问题，直接削弱轮齿弯曲强度，还会降低啮合重合度，带来传动噪音增大、传动效率下降的问题，这套结构直接选用17齿的设计，刚好规避根切风险，同时最大限度压缩齿轮副的整体径向尺寸，适配安装空间局促的传动场景。

　　从实际应用场景来看，这类等速齿轮啮合结构常出现在小型设备的同步传动环节，比如小型包装设备的进料辊同步驱动、台式实验设备的对辊传动、小型工装夹具的同步开合机构，甚至部分民用电器的动力传递路径中都能见到同类结构。不同于减速或增速齿轮副需要匹配不同齿数实现转速变换，等传动比齿轮副的核心作用是在平行轴之间等转速传递扭矩，同时保证两个输出端的动作完全同步，不会出现转速差带来的动作错位问题。

　　设计这套结构时，首先要保证两个齿轮的参数完全一致：模数统一、压力角统一、齿厚偏差一致，齿向误差控制在合理区间，才能保证啮合时齿面接触均匀，不会出现偏载导致的局部磨损过快问题。齿形采用标准渐开线设计，一方面是渐开线齿形的加工工艺成熟，不管是滚齿、插齿还是线切割加工，都能轻松达到设计精度，不需要定制特殊刀具；另一方面渐开线齿形具有中心距可分性，哪怕实际安装时两个齿轮的轴间距存在微小的装配误差，也不会影响瞬时传动比的稳定性，这对降低装配精度要求、提升机构容错性非常友好，很多小设备的装配工位不需要高精度工装，也能完成这类齿轮副的装配，大幅降低生产端的装配成本。

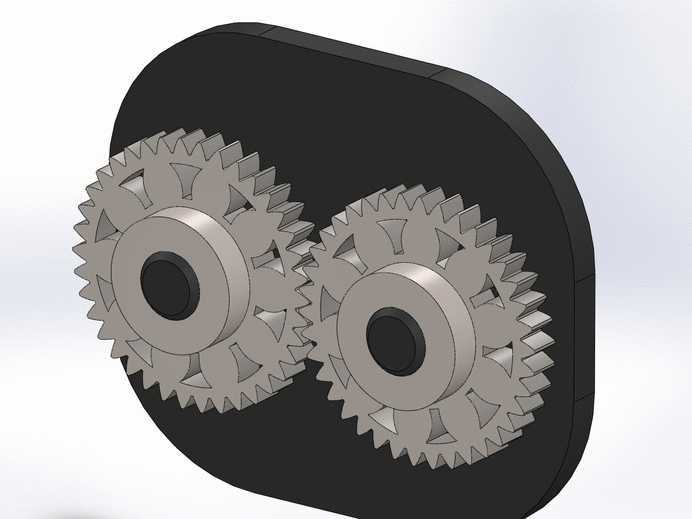

　　从安装边界来看，这套齿轮副配套的安装基板采用圆角矩形结构，两个齿轮的安装孔位同轴度需要严格控制，平行度误差过大会导致轮齿啮合时出现一端接触一端脱开的问题，加速齿面磨损。齿轮的轮毂部分做了等直径凸台设计，凸台厚度略大于齿宽，一方面可以在装配时起到轴向定位的作用，避免齿轮与安装基板直接摩擦，另一方面也能提升齿轮与传动轴的配合长度，保证扭矩传递时连接的可靠性，不会出现齿轮在轴上晃动的问题。轮齿部分的辐板采用均匀分布的三角形减重槽设计，在不影响轮齿根部强度的前提下，最大限度降低齿轮自身的转动惯量，对于需要频繁正反转的传动场景来说，更低的转动惯量可以减少启停时的冲击载荷，提升传动的平稳性，也能降低驱动端的动力损耗。

　　实际运行过程中，两个齿轮的轮齿交替进入和退出啮合，重合度大于1，保证传动过程中始终有至少一对轮齿处于啮合状态，不会出现传动中断的问题。齿侧间隙留取了合理的公差范围，既不会因为间隙过小出现卡齿、运转阻滞的问题，也不会因为间隙过大导致正反转切换时出现空程误差，对于需要精准同步动作的机构来说，合理的侧隙控制是保证传动精度的核心要素。这类齿轮结构的润滑也比较便捷，因为是开式安装结构（从配套基板的形式来看属于开式传动场景），日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长结构的使用寿命，不需要设计复杂的密封油腔，进一步简化了整体结构的设计复杂度。

　　很多刚接触结构设计的工程师做等速传动时，容易陷入“选更大齿数更平稳”的误区，实际上在安装空间受限的场景下，17齿的临界不根切设计是兼顾尺寸、强度、传动平稳性的最优解，这套结构的建模过程严格遵循渐开线齿形的生成逻辑，齿廓曲线精度足够，可直接用于后续的工程图输出、运动仿真验证，甚至可以直接导入CAM模块生成加工代码，适配不同的加工工艺需求。在做机构运动仿真时，这套齿轮副可以直接添加齿轮配合约束，模拟真实的啮合传动过程，验证运动过程中是否存在干涉、扭矩传递是否顺畅，为后续的整体设备设计提供可靠的传动单元参考。
