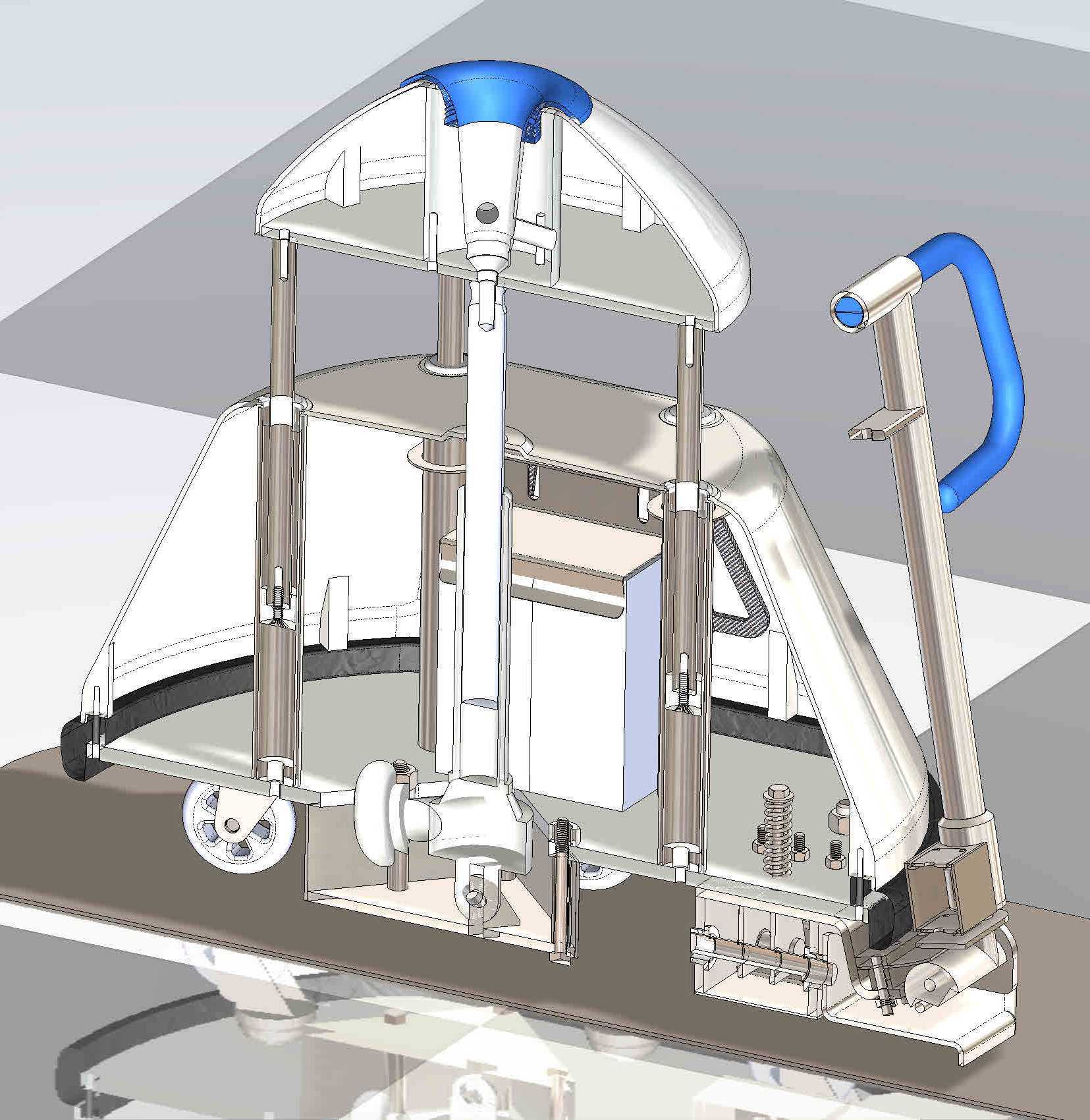

带电池舱结构的清洁设备动力总成

　　这套动力总成结构主要适配商用手推式清洁设备，在商超、机场航站楼、大型场馆的日常保洁场景中承担核心动力供给与结构承载作用，整套结构将电池容纳、动力传输、操作支撑、行走辅助功能整合在同一安装框架内，无需额外增设独立的电池安装舱体，可直接适配对应型号的清洁设备主机架安装位。从结构设计逻辑来看，电池舱被设置在整体框架的中部重心位置，周边通过四根立式支撑柱与上部的顶盖结构、下部的底盘安装座刚性连接，既可以避免设备推行过程中电池出现晃动移位，也能让整体重心落在行走轮的中心投影区域，降低操作人员推行时的转向阻力。电池舱的侧边预留了标准的接线端子安装位，接线走线沿支撑柱内侧的隐藏线槽排布，避免清洁作业过程中水渍、清洁剂飞溅到线路接头处引发短路故障，

　　同时线槽采用可拆卸式盖板设计，后期维护时无需拆解整体框架即可完成线路检修。操作手柄组件通过侧边的铰接座与主框架连接，铰接位置设置了阻尼调节结构，可根据操作人员的身高调整手柄倾斜角度，手柄握持处采用符合人体工学的弧形设计，长时间握持操作不易产生疲劳感。下部底盘位置集成了行走轮、传动连接座与清洁滚刷的安装接口，行走轮采用带轴承的静音脚轮结构，安装位置预留了3mm的高度调节余量，可根据地面平整度调整底盘离地间隙，避免清洁过程中底盘剐蹭地面凸起。整体结构的安装边界与常规15寸商用清洁设备的主机架完全匹配，横向安装宽度控制在380mm以内，纵向安装深度为420mm，不含手柄的整体高度为520mm，

　　电池舱内部可容纳标准24V100Ah的清洁设备专用动力电池，舱体侧壁设置了散热通风槽，可在设备持续作业过程中带走电池工作产生的热量，避免电池出现过热保护。支撑柱与框架的连接位置均设置了加强筋结构，在设备经过小坡度路面或遇到轻微碰撞时，框架不会出现形变，电池舱的舱门采用快拆式卡扣固定，更换电池时无需借助工具即可完成操作，能够满足多班次连续保洁作业的快速换电需求。
