博世款车用启动铅酸蓄电池结构设计

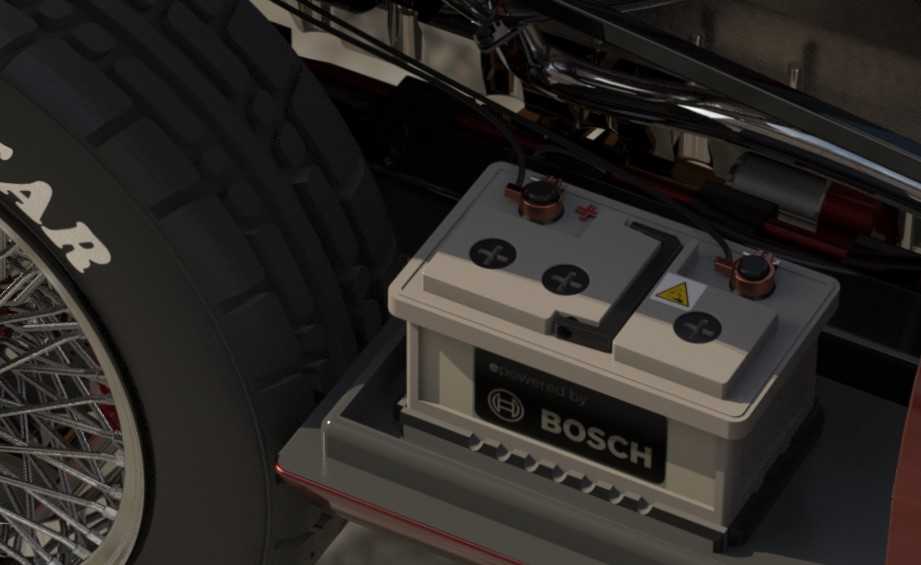

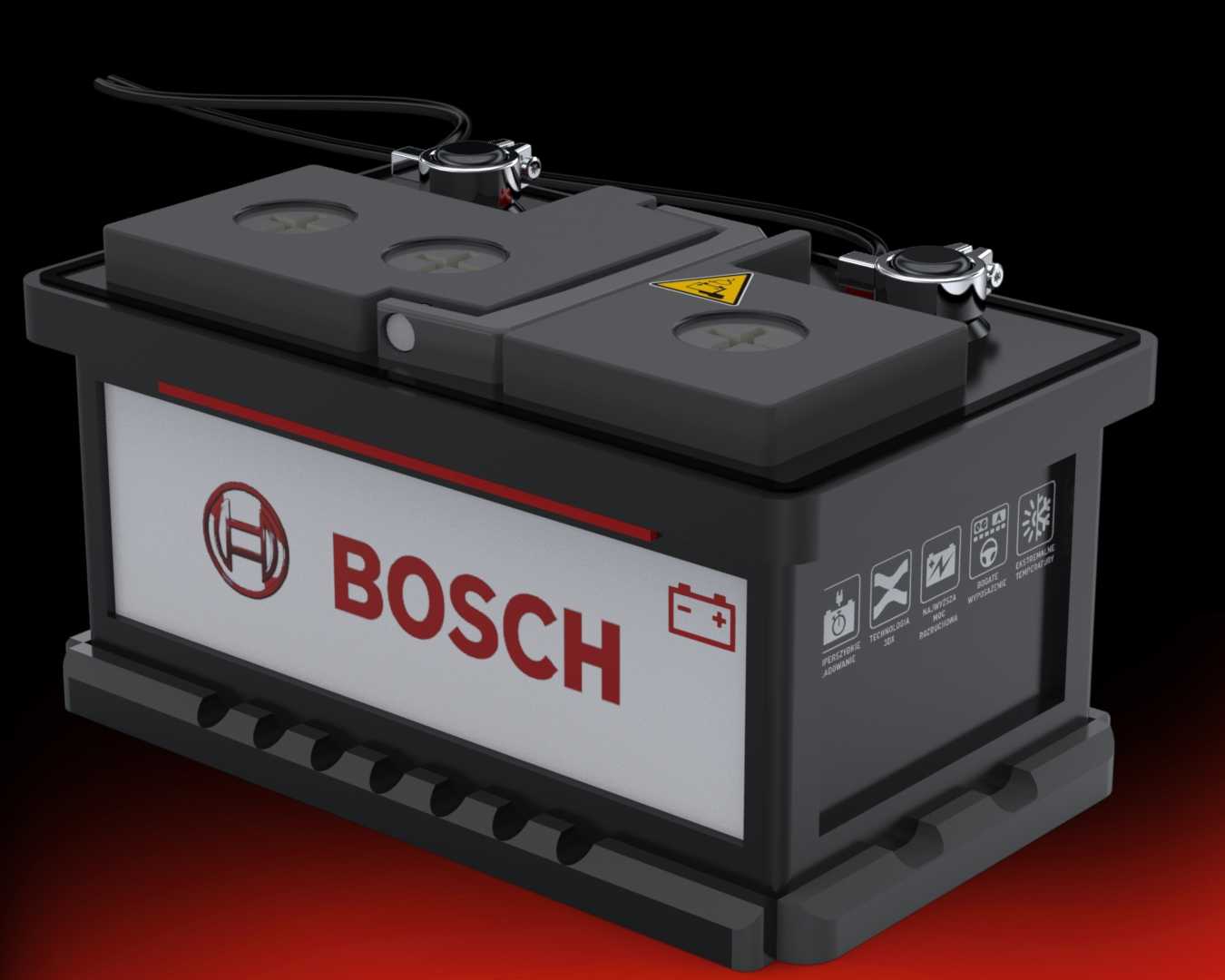

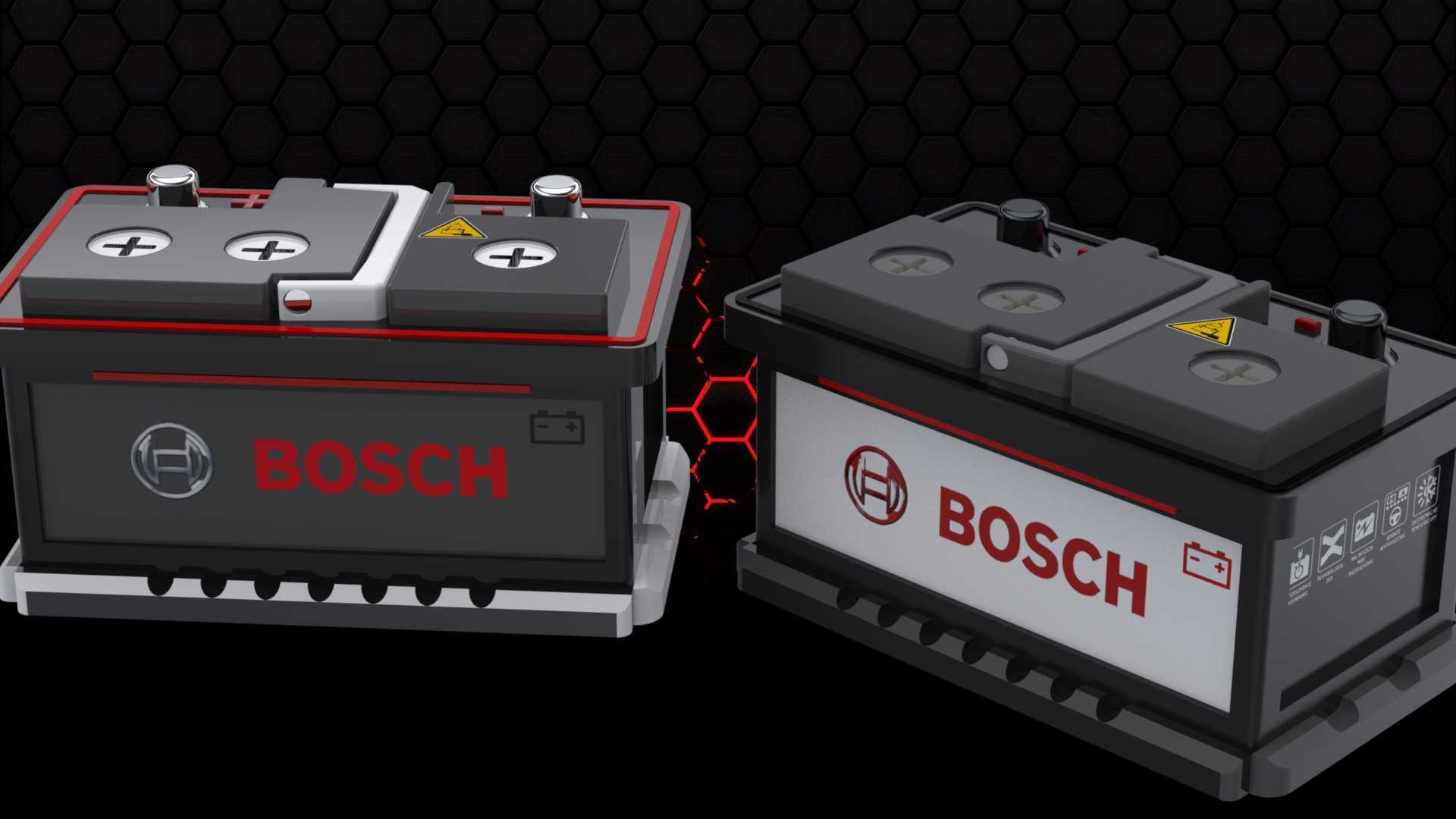

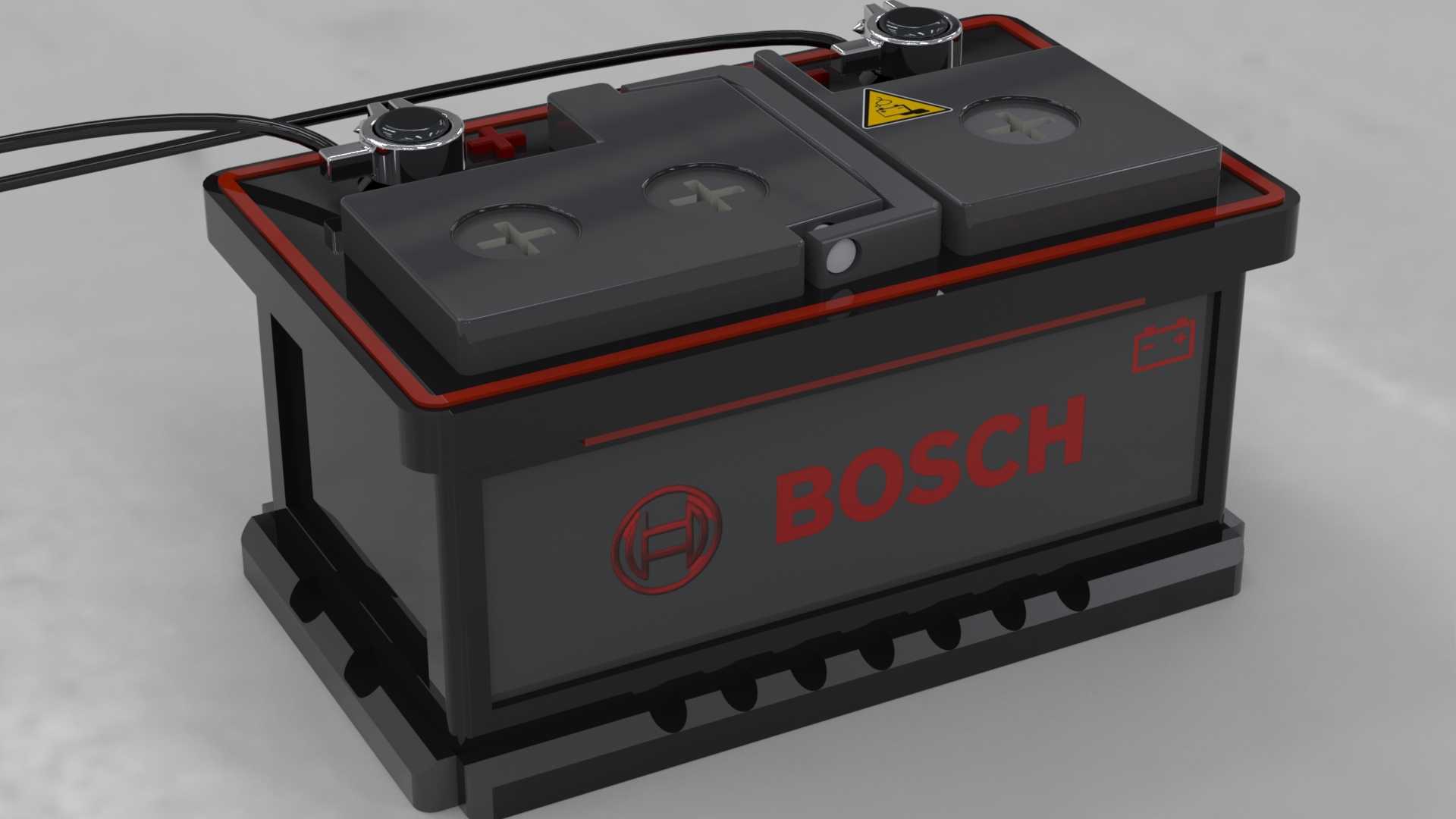

　　车用启动蓄电池是燃油车辆电气系统的核心供能部件，承担着车辆启动瞬间大电流输出、车载用电设备稳压供电、发电机输出过剩时储能的核心作用，在乘用车、轻型商用车的电气架构中属于不可替代的基础部件。日常车辆使用场景中，低温环境下的冷启动性能是这类蓄电池的核心考核指标，设计时需要兼顾极柱导电效率、壳体密封性能、内部极板排布合理性，避免长期颠簸工况下出现电解液渗漏、极柱松动、极板脱粉等常见失效问题。这款蓄电池的整体外形遵循主流乘用车安装舱的通用尺寸边界，壳体采用耐酸碱、抗冲击的硬质工程塑料材质，顶部边缘设置的红色密封压条，既可以强化上盖与槽体的配合密封性，也能在日常维护时快速识别壳体扣合位置，避免暴力拆解造成壳体损坏。

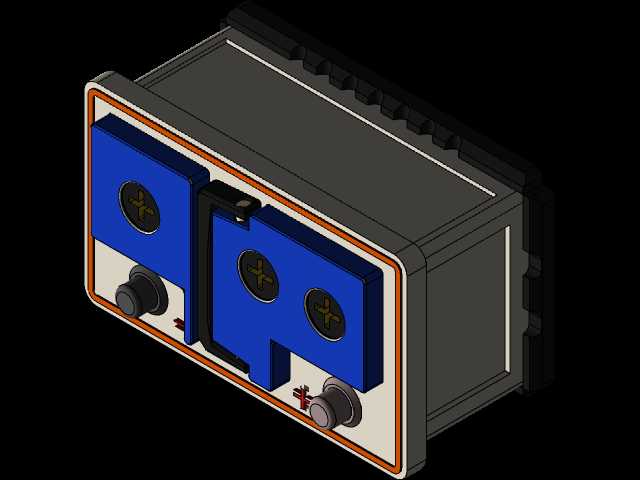

　　顶部的两个铅质极柱做了防滑防呆设计，正负极位置符合多数车型的线束排布走向，接线端子的安装平面做了铣平处理，保证线束压接时接触面积充足，降低大电流通过时的接触电阻，减少长期使用后的氧化发热风险。上盖集成的通气阀结构可以平衡电池内部与外界的气压差，避免充放电过程中内部气压过高出现壳体鼓胀，同时阻挡内部电解液飞溅溢出，适配发动机舱内高温、多振动的复杂安装环境。建模过程中，壳体侧面的加强筋排布完全参照实际量产产品的结构逻辑，底部的卡槽结构可以和车辆电池托盘的固定卡扣精准配合，安装时无需额外打孔改造，直接卡入托盘后压紧固定压块即可完成装配，适配绝大多数A级、B级家用燃油车型的电池安装位。侧面的品牌标识区域做了凹陷式设计，

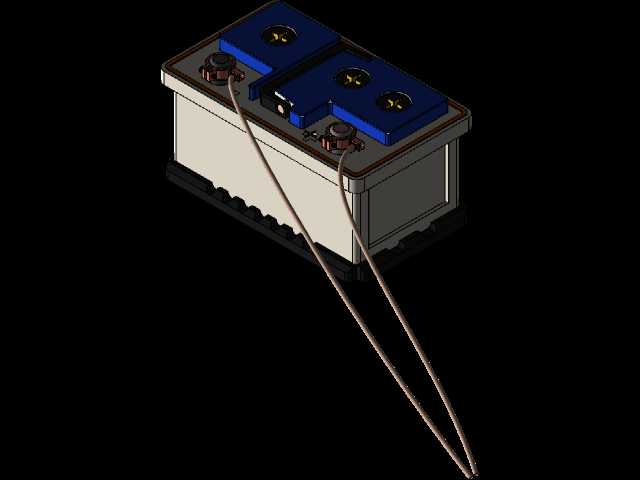

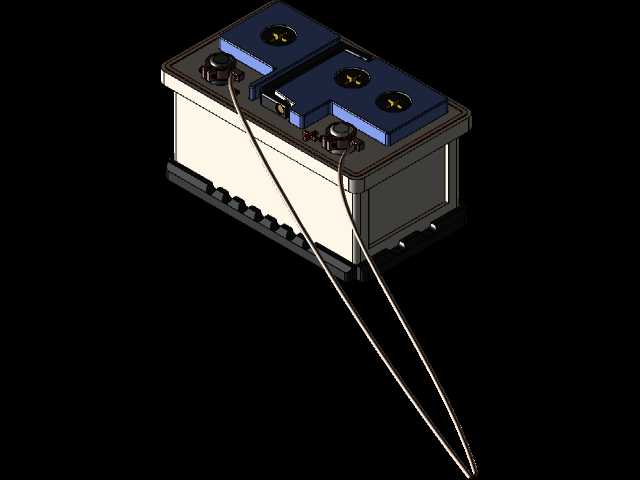

　　避免长期使用过程中标贴被剐蹭脱落，顶部的警示标识位置醒目，提醒维修人员操作时注意避免正负极短路、避免明火靠近。整个模型的结构拆分完全遵循实际产品的装配逻辑，从壳体、上盖、极柱、内部压条到底部固定底座都做了独立的结构还原，可用于整车电气系统布局验证、维修教学演示、电池周边零部件干涉检查等场景，建模时的装配间隙参照量产产品的公差标准设置，能够直观反映实际产品的装配关系与安装空间需求。
