带滚花防滑结构长杆转动操作手柄

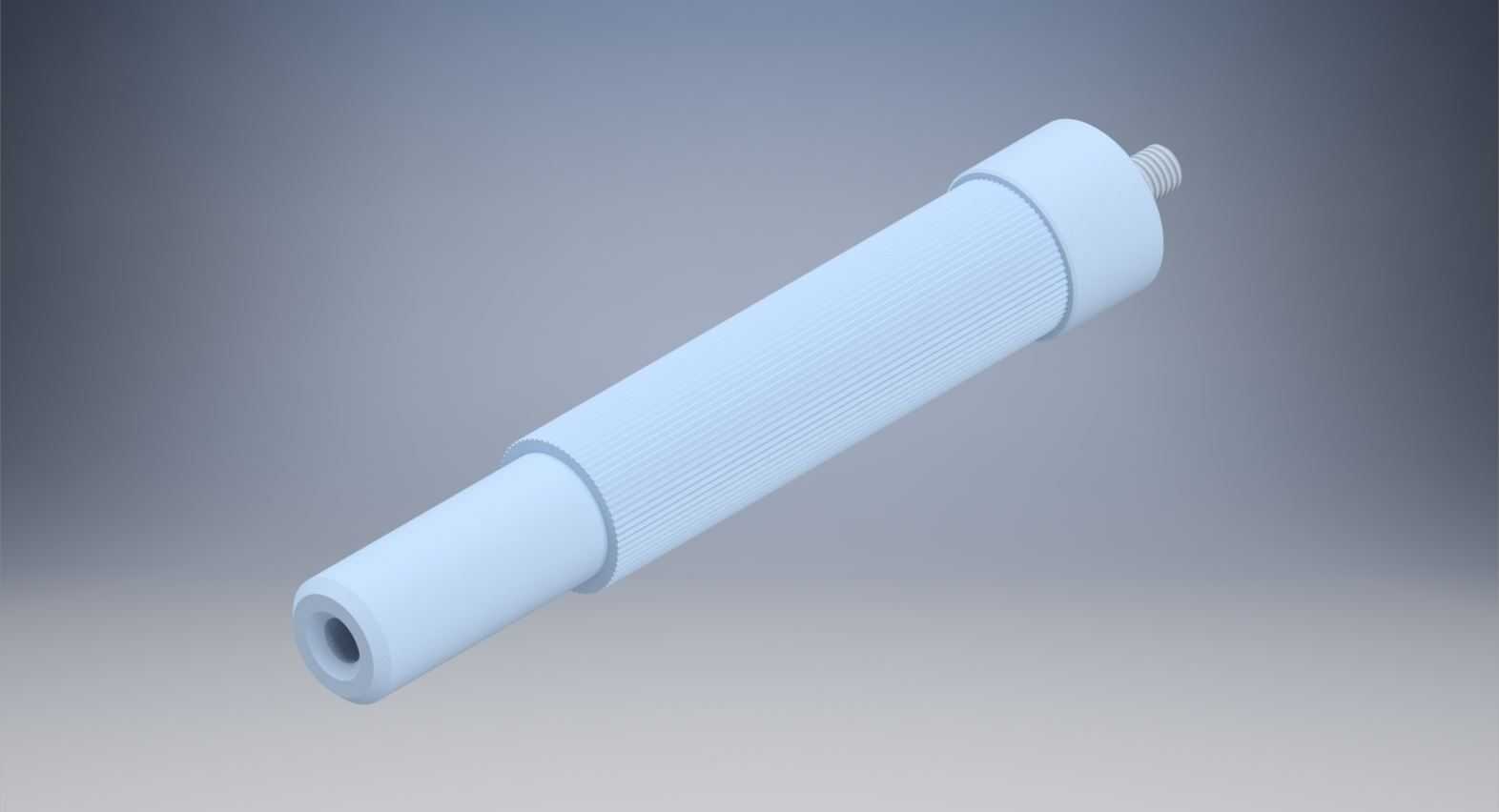

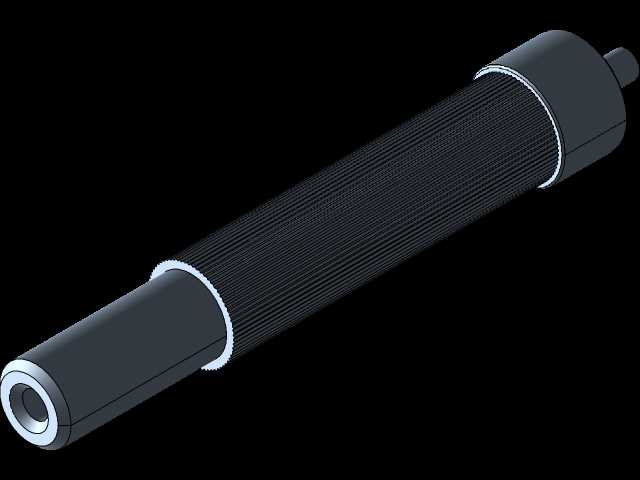

　　这款长杆式转动操作手柄，主要应用在各类需要手动旋转调节的工业设备工位上，常见于机床进给调节、工装夹具锁紧、阀门开度控制、检测设备工位微调等场景，是设备人机交互环节里直接承接操作人员手部施力的核心操作部件。从结构设计来看，手柄整体采用同轴长杆布局，主体握持段做了全周网纹滚花处理，滚花纹路深度均匀，既可以在操作人员戴劳保手套操作时提供足够的静摩擦力，避免施力旋转过程中出现打滑脱手的问题，也能提升裸手操作时的触感反馈，方便操作人员感知旋转调节的细微行程变化。手柄两端做了阶梯轴结构设计，一端为带内孔的安装连接端，内孔可与设备端的调节轴做过渡配合，配合侧面的顶丝孔或者径向销孔即可完成与设备轴的刚性连接，

　　安装时需要注意连接端的轴径公差需匹配对应设备轴的配合尺寸，保证旋转过程中无径向窜动；另一端为小直径限位端，可搭配轴用挡圈或者端盖结构，限制手柄在轴向上的窜动位移，避免操作过程中手柄从安装轴上脱出。设计过程中，握持段的直径参考了成年人手部握持的舒适尺寸范围，长度覆盖单手握持的有效接触区间，既不会因为直径过细导致施力时压强过大造成手部不适，也不会因为直径过粗导致旋转操作时手腕转动幅度过大增加操作疲劳。整体结构没有多余的异形凸起，外轮廓做了小圆弧过渡处理，避免操作过程中尖锐边角剐蹭操作人员手部，同时滚花段两端的凸台结构既可以作为滚花加工时的工艺定位基准，也能在手部握持时起到轴向限位的作用，防止施力时手部从握持段滑出。从安装边界来看，

　　手柄整体为同轴回转体结构，安装时仅需要保证安装轴与手柄内孔的同轴度，旋转过程中不会与周边的设备钣金、护罩结构产生运动干涉，可适配水平安装、垂直安装、倾斜安装等多种安装姿态，在多粉尘、少量切削液飞溅的车间工况下，滚花结构不易积存碎屑，日常维护仅需要定期擦拭表面即可保证操作手感，不需要额外的润滑保养。
