户外落地式三角支撑广告展架结构设计

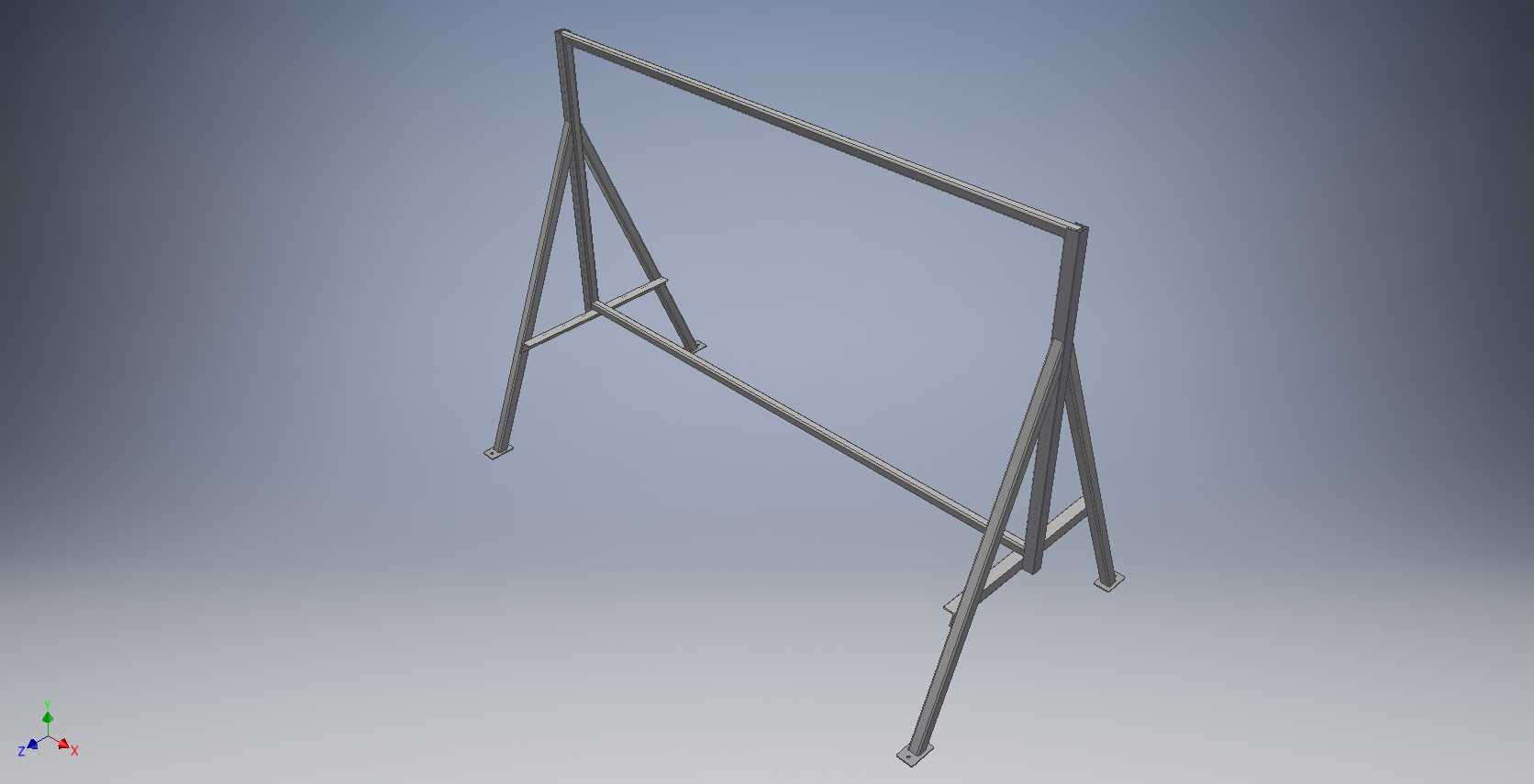

　　这款落地式展架主要面向户外临时宣传、厂区公告张贴、商业活动导视等场景使用，区别于常见的易拉宝、X展架等轻型展示载体，该结构采用金属管材焊接成型，整体抗风性能与结构稳定性更强，可适配大尺寸喷绘画面的承载需求，无需额外配重即可在平整硬化地面完成布设。从结构设计逻辑来看，架体主体采用矩形管材作为主受力构件，两侧支撑单元采用三角桁架式布局，斜向支撑管与竖向主立柱、底部横向连接杆形成稳定的三角形受力体系，可有效抵消户外风载作用下产生的侧向倾覆力矩，避免架体在阵风作用下出现倒伏风险。主框架为整体矩形围焊结构，上下横向管材预留画面固定点位，可通过扎带、压条等方式固定喷绘布、KT板等不同材质的宣传画面，竖向立柱的高度经过适配优化，

　　可满足常规视高范围内的画面展示需求，避免画面过高导致的观看仰角过大、过低易被磕碰的问题。安装边界方面，架体底部四个支脚均预留地脚安装孔，在临时使用场景下可直接放置于平整地面，若需长期固定，可通过膨胀螺栓将支脚与硬化地面连接，进一步提升结构的抗倾覆能力；架体整体宽度适配常规幅宽的喷绘材料，无需额外裁切拼接即可完成画面安装，两侧斜撑向外延伸的宽度经过受力验算，既保证支撑稳定性，又不会占用过多通行空间，避免对场地内的人员动线造成阻碍。细节设计上，所有管材连接处均采用满焊工艺处理，焊后打磨平整消除毛刺，避免安装过程中划伤操作人员或划破宣传画面；主框架的管材转角处做圆弧过渡处理，无尖锐棱角，降低公共场景使用过程中的磕碰风险。

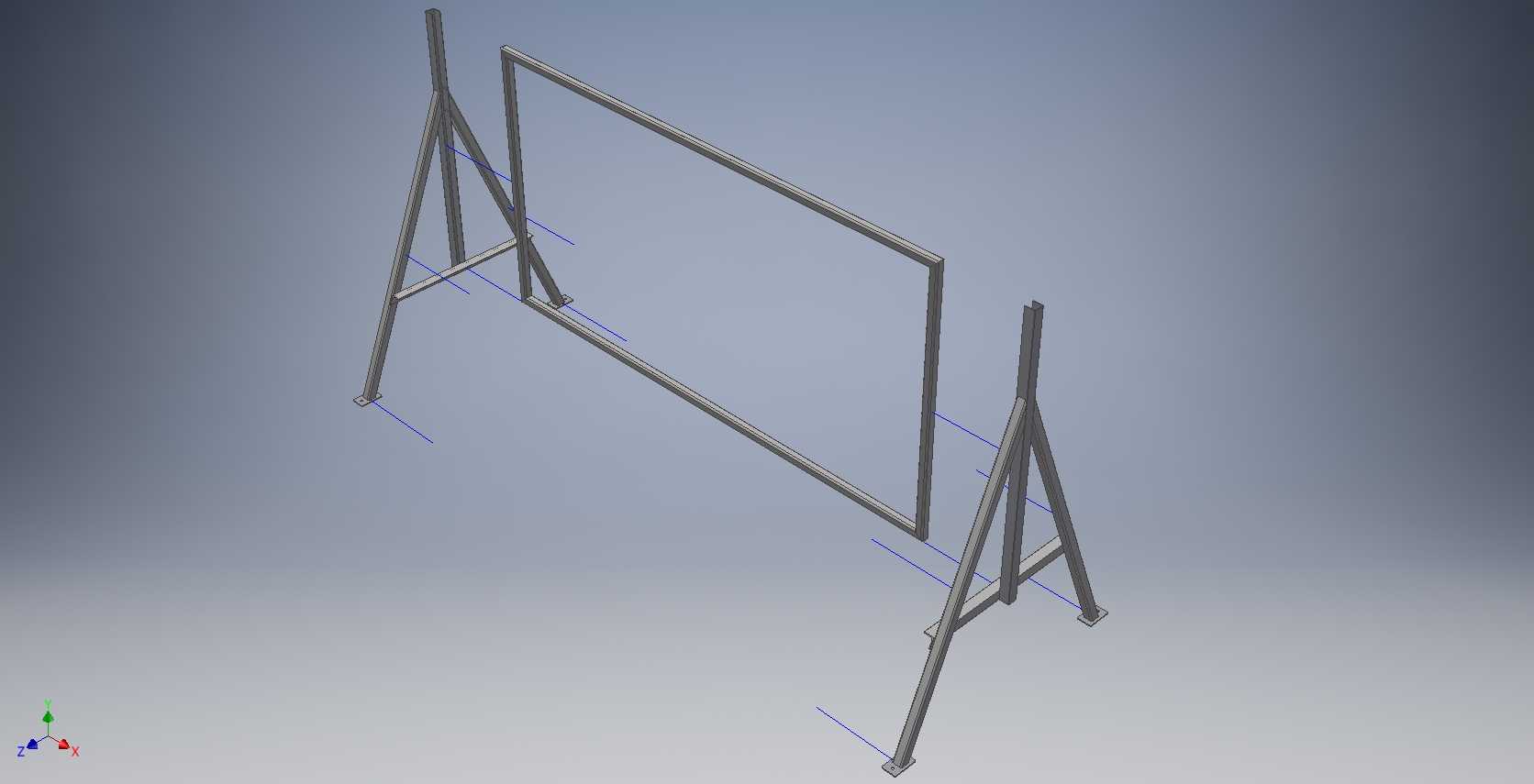

　　架体整体可拆解为若干单元模块，运输过程中可将斜撑与主框架拆分，减少单件包装体积，降低物流运输成本，现场安装时仅需通过螺栓连接件即可完成整体组装，无需专业焊接设备，普通操作人员即可快速完成布设与拆卸，可重复周转使用于不同的活动宣传场景，相比一次性展示架具备更高的经济性。结构受力层面，设计过程中针对不同地区的基本风压值做了受力校核，主立柱与斜撑的管材壁厚选型兼顾结构强度与整体重量，避免架体过重导致搬运困难，同时保证在常规风力作用下架体无明显形变，保障宣传画面的平整展示效果。
