多款规格可拆卸式金属合页结构设计

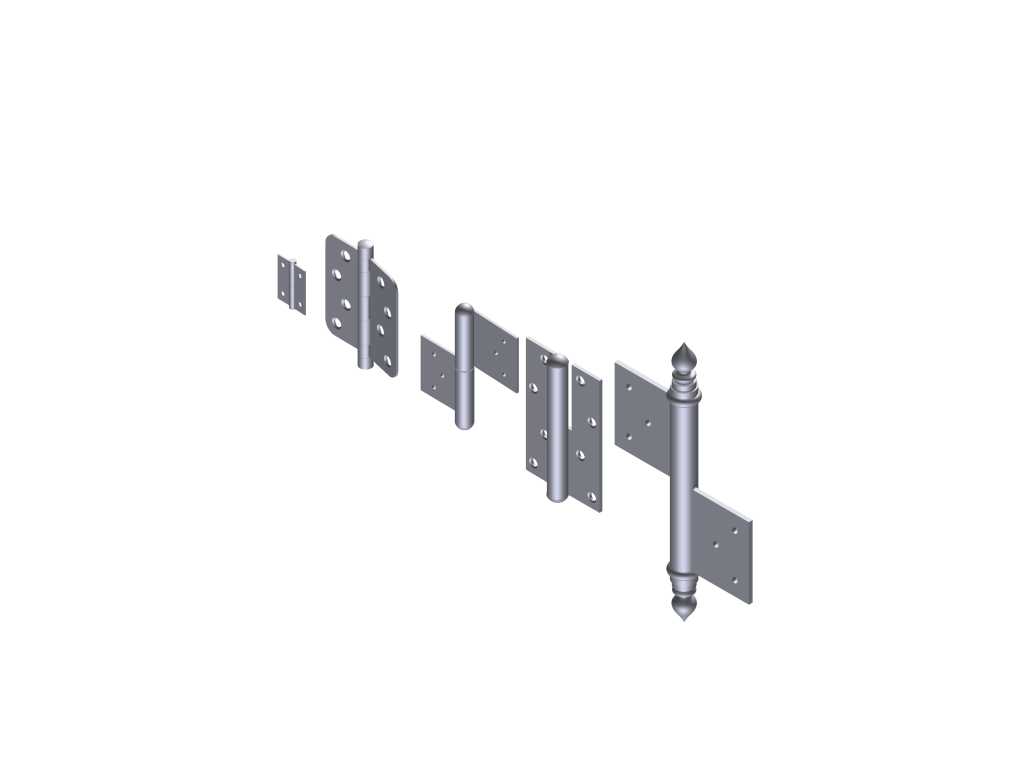

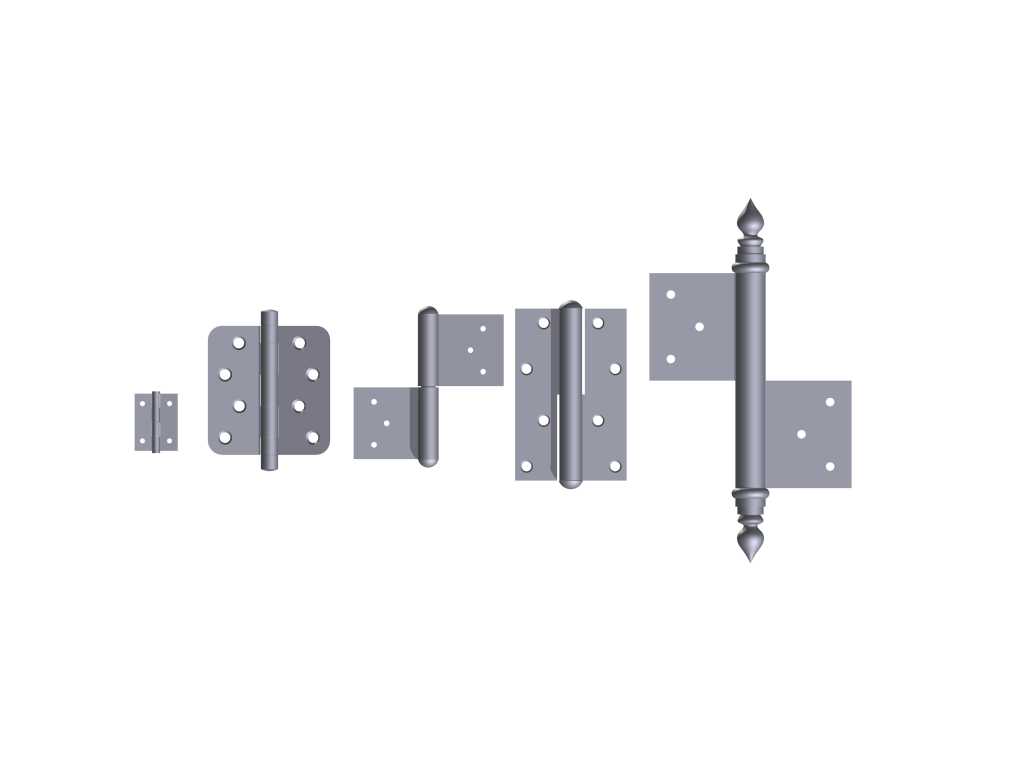

　　日常做设备防护门、柜体箱门、工业隔断门的结构设计时，合页是最容易被忽略却直接影响整机使用体验的连接件，很多新手工程师选型时只看承重参数，忽略安装边界和后期维护需求，往往会出现门体下垂、开关卡滞、后期拆门必须砸掉销钉的问题。这套不同规格的合页结构，覆盖了从轻型电控箱门到中型设备防护门的常用承重区间，每款合页都采用了分体式页片加独立销轴的结构，页片上的安装孔位按照通用五金安装模数做了等距排布，不管是搭配M4还是M5的沉头安装螺丝，都能保证螺丝锁紧后页片与安装面完全贴合，不会出现局部翘起导致的受力不均问题。做结构设计时要注意，不同长度的合页对应的安装边界预留尺寸有差异，最短款的合页页片宽度较窄，适合安装在空间局促的小型电控箱侧边上，

　　安装时只需要在门框和门体上预留12mm的侧边宽度即可，不会和箱体内部的走线槽、安装板产生干涉；最长款的合页页片做了加长处理，销轴上下两端做了装饰性的堵头结构，既可以避免销轴在长期开关震动中脱出，也能满足外露安装场景下的外观需求，这类长合页适合用在需要经常开启的设备防护门上，多页片的固定孔位可以分散门体的重量，避免长期使用后门体边角下垂刮蹭门框。这套合页的销轴采用了间隙配合的公差设计，页片与销轴的配合面做了光滑处理，开关时没有多余的旷量，也不会因为公差过紧出现开关卡顿的问题，部分规格的合页销轴可以直接从上端抽出，后期维护时不需要把整个合页从门框上拆下来，只需要拔出销轴就能直接取下门体，对于需要经常拆装内部组件的设备来说，

　　这种设计能大幅降低后期维护的拆装工作量。实际选型时还要注意安装面的平面度，如果安装面是焊接后的钣金面，一定要在合页安装位置做打磨找平处理，避免页片安装时出现强制变形，导致开关阻力变大、销轴磨损加快的问题，页片的厚度也对应了不同的承重等级，选型时要根据门体的重量、宽度选择对应规格的合页，单扇门建议至少安装两个合页，宽度超过800mm的门体需要增加合页数量，保证门体开关时的受力均匀。
