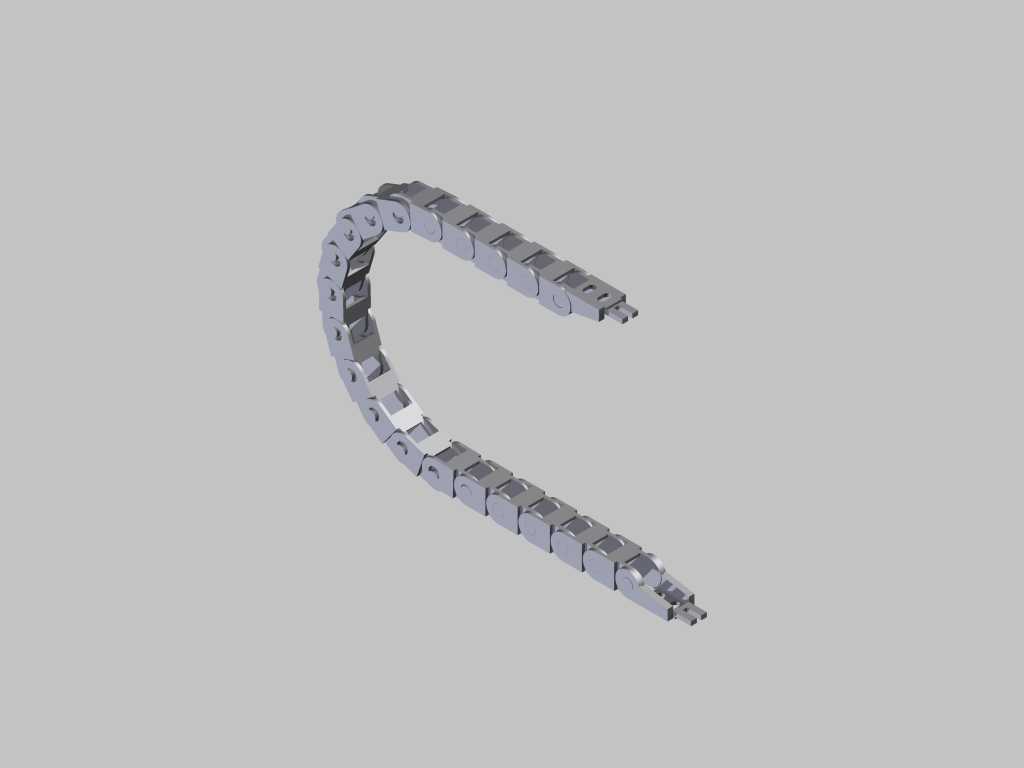

弯曲型钢制传动拖链三维结构

　　在各类自动化生产线、机床设备、工程机械的移动线缆与管路布设场景中，这类弯曲型钢制拖链是解决线缆随部件往复运动时磨损、拉扯、杂乱排布问题的核心部件。不同于普通传动链条侧重动力传递的设计逻辑，该拖链的每一节链板都采用对称式铰接结构，相邻链节间预留了固定的转动角度余量，能够在预设的弯曲半径范围内完成平滑的弧形弯折，既可以适配水平方向的长距离往复移动，也能满足垂直安装、侧装等不同布设方向的走线需求。从结构设计细节来看，链节主体采用一体化冲压成型的钢制基体，每节链板上都预留了统一规格的安装孔位，既可以通过连接片拼接成任意需求长度，也能在内部加装分隔片，将动力电缆、信号线缆、液压油管、气管等不同介质的管路分隔排布，

　　避免不同管线在拖链运动过程中相互摩擦干扰。拖链的上下接触面做了圆弧过渡处理，往复滑动时的摩擦阻力更小，长期运行不会出现卡滞、异响的问题，铰接位置的配合间隙经过反复校核，既保证了转动的灵活性，又不会出现松旷脱落的情况，能够承受较高的运行加速度，适配高速移动的设备工况。在实际安装过程中，该拖链的两端分别设置了固定端与活动端连接结构，固定端可直接通过螺栓锁紧在设备的静止基座上，活动端则与设备的移动部件同步连接，安装时需要预留足够的弯曲半径空间，避免拖链弯折到极限位置造成应力集中，同时要根据内部布设的管线总直径调整拖链的内部净空，保证管线在拖链内部有足够的活动余量，不会在拖链弯曲时被挤压变形。这类拖链广泛应用在数控车床的刀架移动走线、

　　自动化机械手的臂部管线防护、龙门加工中心的横梁移动布线、仓储物流堆垛机的升降走线等场景，能够在有切屑飞溅、油污浸染、粉尘较多的车间环境中长期稳定工作，对内部的线缆和管路形成可靠的物理防护，大幅降低管线的损坏概率，减少设备的停机维护时间。建模过程中对每一节链节的铰接配合关系做了完全还原，能够直观模拟拖链在不同弯曲角度下的形态变化，方便设计人员在设备整体布局阶段提前校核拖链的安装空间、运动行程是否存在干涉，也能为后续的拖链选型、安装固定方式设计提供直观的参考依据，避免实际装配时出现空间不足、运动干涉等问题。
