螺旋弹簧式液压减震器结构设计

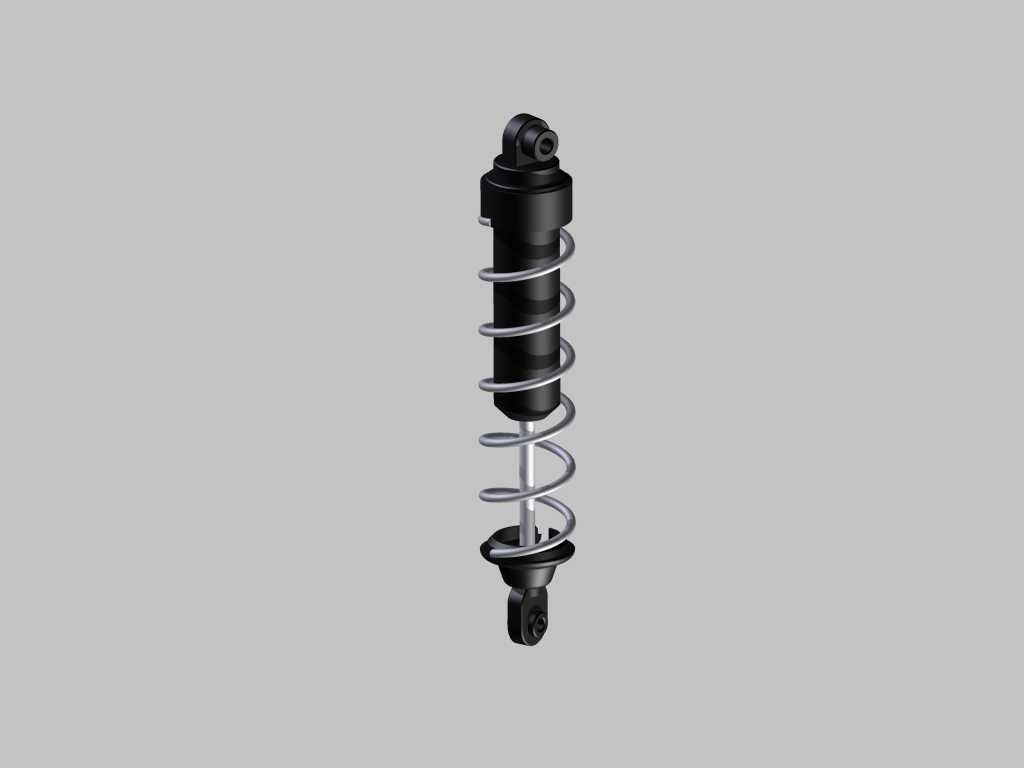

　　这类螺旋弹簧与阻尼筒集成的减震部件，广泛应用在非道路代步车辆、小型全地形车、山地自行车后悬架以及轻型工业移动设备的行走机构中，核心作用是吸收路面或作业面传递的冲击动能，避免刚性冲击传递至车架或设备主体，同时抑制弹簧吸震后往复回弹的余振，提升行进过程的稳定性与构件疲劳寿命。从结构设计逻辑来看，该部件采用同轴集成布局，阻尼工作筒布置在结构中心，螺旋弹簧套设在阻尼筒外侧，上下两端分别通过带铰接孔的安装座与上下摆臂或车架连接，这种布局能最大化利用径向安装空间，减少侧向弯矩对阻尼杆的偏磨影响。设计过程中需要重点匹配弹簧刚度与阻尼阀系的阻尼系数，弹簧刚度需要匹配对应承载重量下的静挠度范围，保证空载与额定载荷下的车身或设备高度处于合理区间，

　　避免弹簧过硬导致缓冲不足，或是过软导致频繁触底。阻尼部分的阀片开启压力需要结合弹簧刚度做匹配，压缩行程阻尼值通常设置为回弹行程的三分之一到二分之一，保证冲击传入时能快速压缩缓冲，回弹过程则通过较大阻尼抑制弹簧的多余振荡，避免出现多次弹跳的情况。安装边界方面，上下铰接点的中心距在完全伸展状态下需要匹配悬架的最大跳程，预留足够的压缩余量，避免悬架上跳极限时减震器被刚性顶死，铰接孔的尺寸需要匹配通用的连接销轴规格，安装座的端面需要做贴合限位设计，保证安装后减震器仅承受轴向载荷，减少侧向力对密封件的磨损。阻尼筒的外筒表面做了硬质氧化处理，提升耐磨与防腐蚀性能，弹簧表面采用电泳涂装处理，适应户外多尘、多雨的使用环境，

　　上下防尘罩的结构能阻挡泥沙、灰尘进入阻尼杆与密封件的配合面，延长密封件的使用寿命。在实际选型匹配时，还需要结合使用场景的冲击频率调整阻尼油的粘度，高频冲击场景选用低粘度阻尼油保证阻尼响应速度，重载低频场景选用高粘度阻尼油提升大冲击下的阻尼效能，弹簧的有效圈数、线径也需要根据额定载荷做迭代计算，保证应力值处于材料的许用疲劳范围内，避免长期使用出现弹簧断裂失效。
