双轴十字块式万向传动连接结构

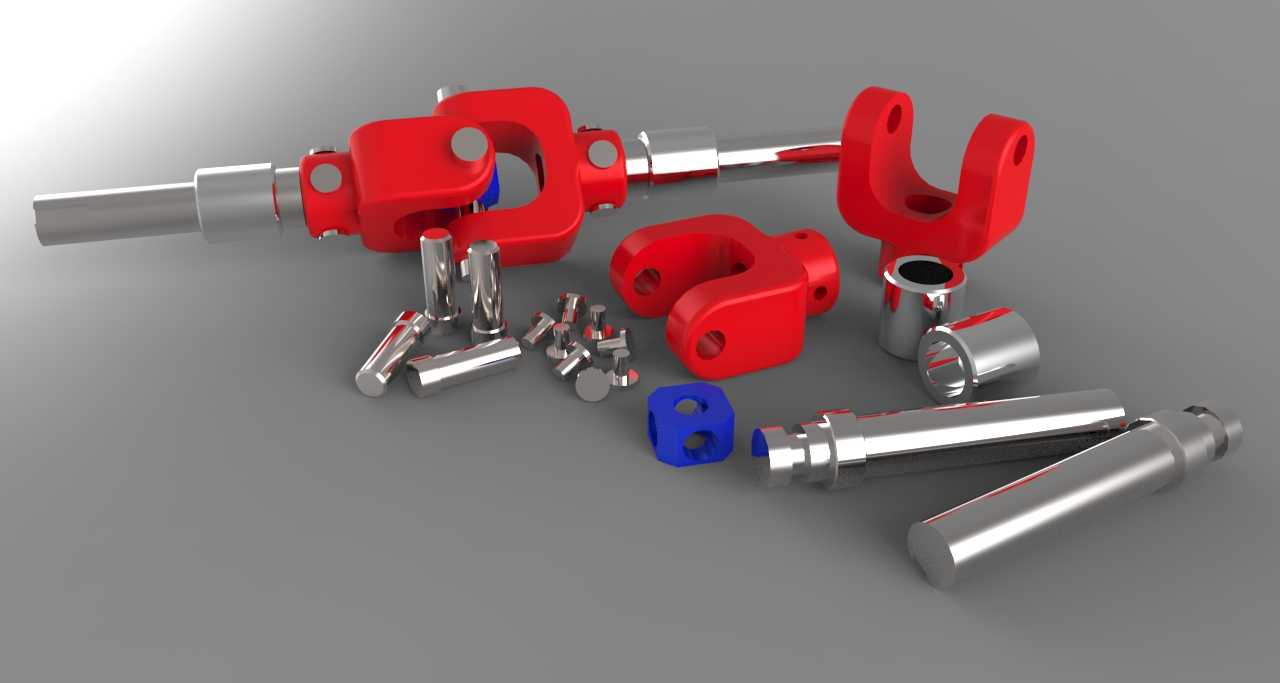

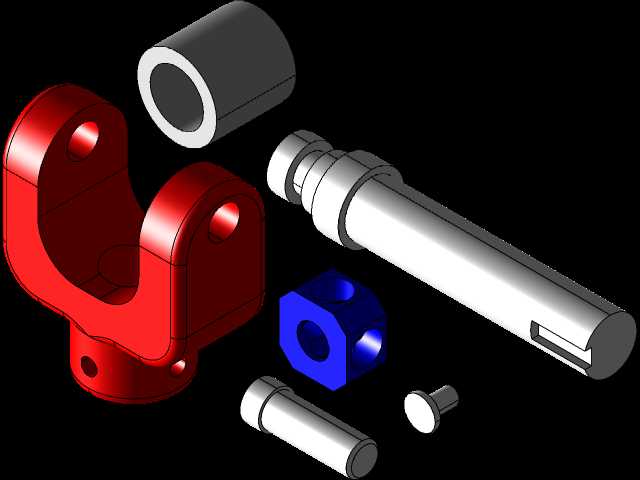

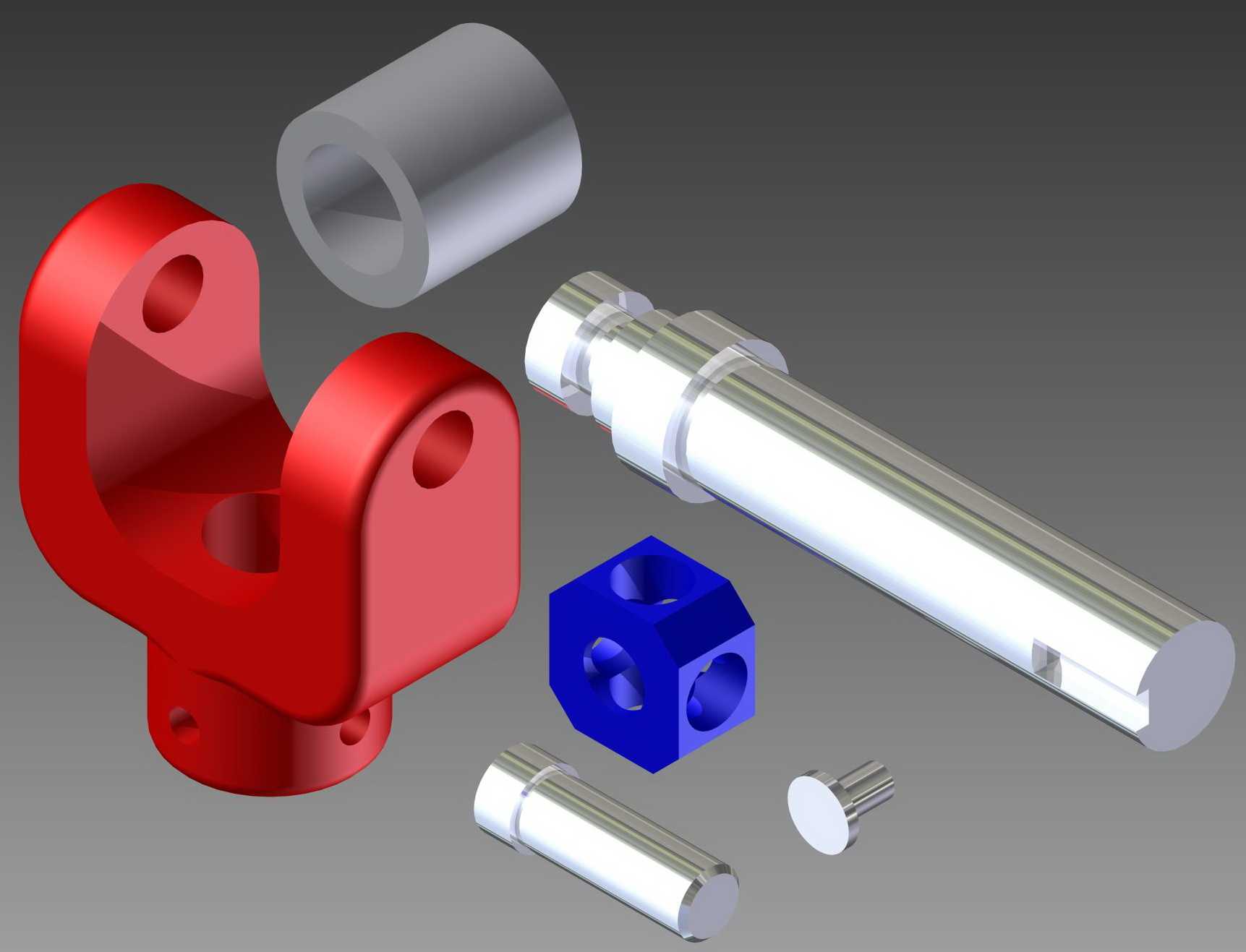

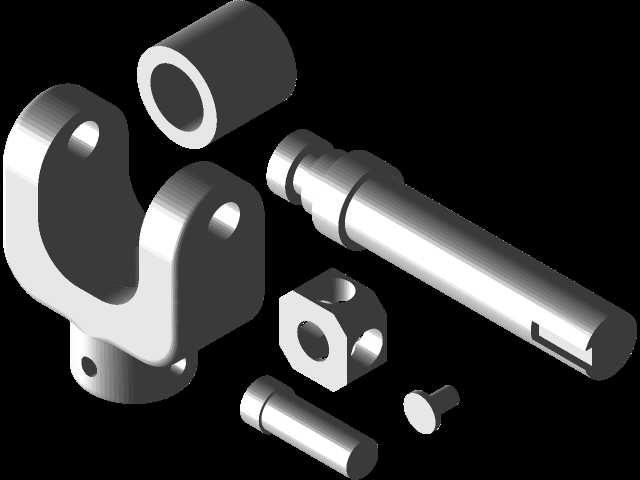

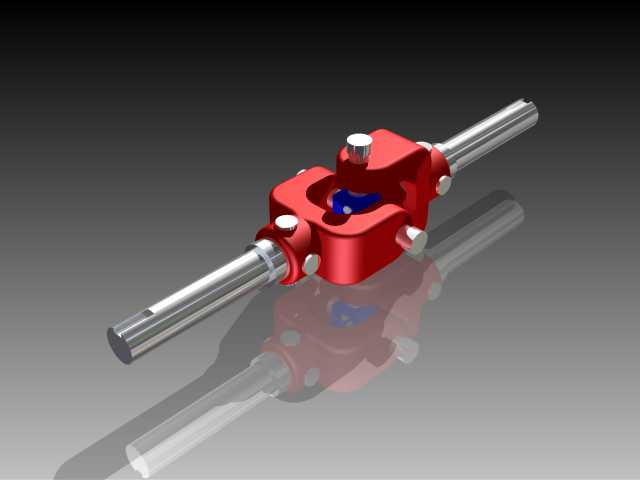

　　这类万向传动结构常被布置在有轴线偏角的动力传递路径中，比如小型农机的转向操纵联动段、轻工输送设备的错位轴系衔接处、改装专用车辆的远程操纵拉杆连接位，能在两轴存在30度以内夹角偏差时持续稳定传递扭矩，不会因为安装基座的加工误差、设备运行中的机架形变出现卡滞或传动中断。从结构设计逻辑来看，该结构采用分体式红色锻造壳体作为承载主体，壳体两侧通过销轴铰接十字形中间传动块，中间块内嵌耐磨衬套减少铰接面的转动磨损，两端伸出的金属传动轴做了轴端倒角处理，方便现场安装时快速插入对接的轴套或带座轴承内。设计阶段特意将铰接销轴的端部做了沉头处理，避免销轴突出壳体表面剐蹭周边的管线或机架结构，壳体外侧的紧固螺钉采用内六角形式，既方便日常维护时的拆装操作，

　　也能保证外轮廓的规整度，减少设备运行过程中的积尘挂屑问题。从安装边界来看，两端传动轴的同轴度偏差允许范围覆盖了多数非标设备的现场安装误差，不需要额外加工高精度的定位基准面就能完成装配，壳体的最大外轮廓尺寸适配常规的传动安装空间，不需要为避让结构额外扩大安装位。实际使用过程中，这类万向结构不需要频繁加注润滑脂，铰接面的间隙经过预调整，传动过程中的空程回差极小，既可以传递旋转运动，也能适配小行程的往复推拉传动场景，在一些操纵机构的联动路径中，还能抵消部分安装错位带来的附加阻力，降低操纵力的波动。建模过程中对铰接配合面做了公差匹配，还原了实际装配时的间隙量，壳体的分型面、螺钉孔的位置都按照实际加工工艺做了细节处理，传动轴表面的磨削纹理、壳体的涂装质感都做了对应呈现，能直接用于设备的装配干涉检查、传动路径的运动仿真，也可以作为非标传动部件选型时的结构参考，帮助设计人员快速判断该类结构是否适配自身的设备布局，减少前期方案验证的重复建模工作量。
