摩托车五星辐条铸铁车轮三维设计作品

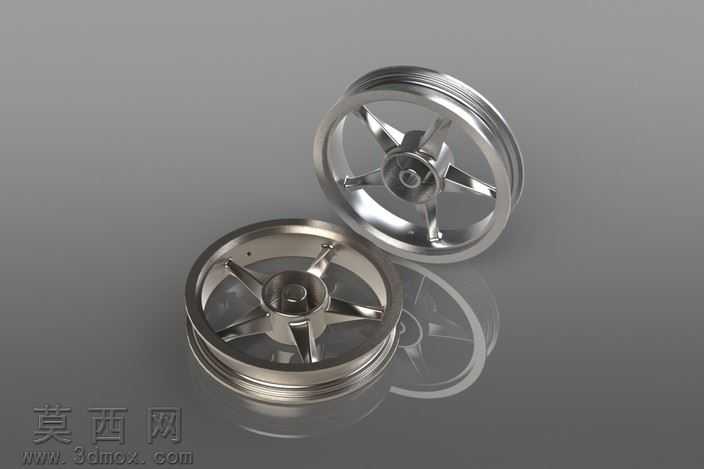

本作品为摩托车用铸铁辐条轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循摩托车行走系统零部件的实际工程设计逻辑开展。建模初期先梳理车轮的整体结构比例，确定轮辋、中心轮毂、连接辐条三大核心结构的尺寸参数，以中心轮毂的安装轴孔为全局基准原点，搭建对称式的建模坐标系，保障五根辐条的角度分布均匀，满足车轮动平衡的基础设计要求。轮辋部分采用回转特征建模，先绘制适配真空轮胎安装的轮辋截面轮廓，包含胎圈座、轮缘、沟槽等适配轮胎装配的细节结构，通过回转命令生成轮辋基础实体后，对轮辋与辐条的连接位置做过渡圆角处理，消除应力集中隐患，匹配铸铁材质的力学性能特点。中心轮毂部分采用阶梯轴式结构设计，预留轴承安装位、刹车组件连接位的装配空间，轮毂外沿与辐条连接的位置做加厚处理，强化结构连接强度，同时在轮毂端面做轻量化的凹面设计，在不降低结构强度的前提下减少零件整体重量。五根辐条采用星形对称分布，单根辐条采用变截面设计，从轮毂连接处的宽厚结构逐步过渡到轮辋连接处的窄薄结构，既保障辐条的支撑强度，又能降低车轮转动过程中的风阻，辐条表面做顺滑的曲面过渡处理，避免尖锐棱角带来的应力集中问题。材质渲染阶段针对铸铁材质的特性调整材质参数，还原铸铁件哑光深灰的金属质感，添加细微的铸造肌理效果，让渲染效果贴近实际铸铁零件的真实外观，同时对轮辋的轮胎安装面、轮毂的轴承配合面做高光处理，区分加工面与非加工面的视觉差异。整体建模过程严格遵循机械零件的设计规范，所有结构特征均考虑实际铸造生产的工艺可行性，拔模斜度、铸造圆角等工艺细节均在建模阶段同步完成，模型可直接用于后续的工程图生成、铸造工艺模拟、装配干涉检查等工作，也可作为摩托车改装设计、行走系统教学演示的数字化模型使用，完整还原了铸铁辐条轮的结构细节与设计特点。
