PVC型材包覆加工生产线设备三维模型

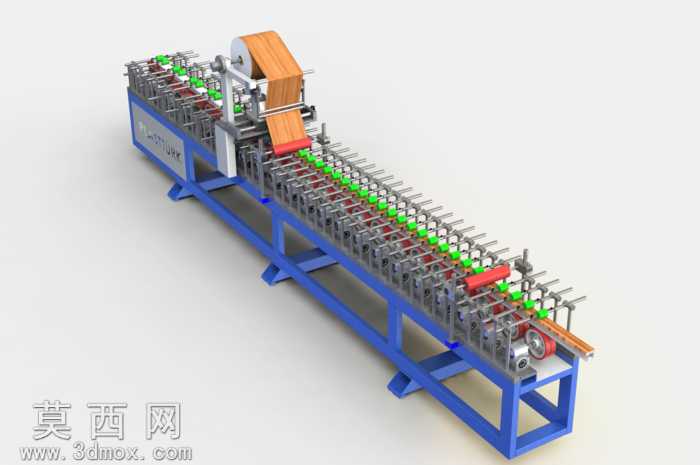

本模型为PVC型材表面包覆加工专用生产线设备，采用三维建模软件完成全参数化设计，整体结构按照真实包覆设备的生产逻辑进行1:1比例还原，完整呈现了长条形连续加工设备的布局特征。模型主体采用蓝色方管焊接机架作为承载基础，机架沿型材输送方向线性延伸，整体结构刚性布局合理，支撑脚位置经过优化，可保证长距离输送过程中的设备稳定性。设备进料端设置有卷料放卷机构，采用橙色木纹覆膜卷料作为示意，放卷架配备张力调节结构，可保证包覆膜材在输送过程中张紧度恒定，避免出现褶皱偏移问题。沿输送方向排布多组压合输送辊组，辊组采用绿色弹性压轮与金属输送辊配合的结构，可适配不同截面尺寸的PVC型材，保证型材在输送过程中定位精准，不会出现跑偏窜动。设备中段设置多组涂胶与压合工位，可完成型材表面涂胶、膜材对齐、多面压合的连续工序，压轮排布贴合型材截面轮廓，保证膜材与型材表面紧密贴合无气泡。出料端设置有牵引与切断辅助结构，可配合后续工序完成定长裁切。模型渲染阶段对不同部件赋予了对应材质：机架部分采用哑光蓝色金属漆材质，输送辊采用抛光不锈钢材质，压轮采用绿色聚氨酯弹性体材质，覆膜卷采用仿真木纹纹理材质，传动部件采用银灰色金属材质，整体渲染效果真实还原了工业设备的质感，各部件装配关系清晰，可直观展示包覆生产线的工作流程与结构组成。设计过程中重点考量了连续化生产的设备布局逻辑，各功能工位间距经过合理排布，既保证加工工序的连贯性，也预留了足够的调试维护空间，传动路径清晰，可用于包覆设备的结构展示、方案讲解与教学演示使用。
