带传动输送式工业脱水处理设备结构

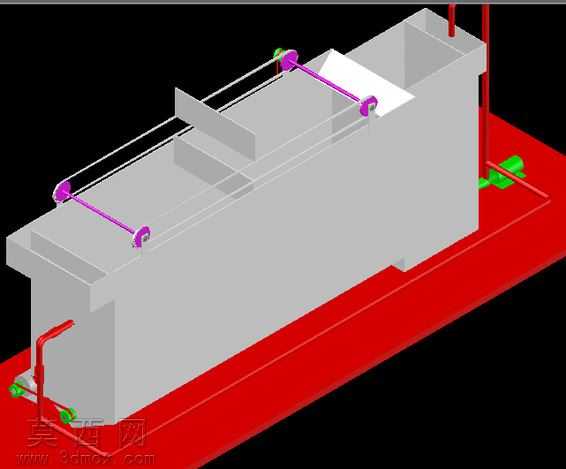

本作品为工业脱水处理设备的三维建模成果，建模阶段优先梳理设备核心功能逻辑，以敞口式储液槽体作为核心承载基体，先完成槽体的基础轮廓搭建：槽体采用长方体中空结构，壁厚均匀设置，边缘做倒角处理避免应力集中，槽体内部预留挡流板安装位，可在脱水作业过程中引导介质流向，减少液体飞溅。槽体上方布置双组平行的带传动输送机构，建模时精准还原带轮的安装位置、传动带的张紧角度，每组传动机构包含两个端部带轮与配套的紫色传动带，带轮中心预留轴孔用于后续装配传动轴，传动带与槽体上沿保持固定间距，可带动待脱水物料沿槽体长度方向匀速移动，实现连续化作业。槽体侧部与底部布置红色输送管路，建模时还原管路的弯折角度、连接接头的结构，管路端部设置绿色阀门组件，可控制管路内液体的通断与流量大小，用于脱水过程中液体的输入与排出。设备底部设置红色安装基座，基座表面预留安装孔位，可将整套设备固定在作业场地，保证设备运行时的稳定性。渲染阶段采用差异化材质区分不同部件：槽体使用哑光浅灰色工程塑料材质，还原工业设备常用PP或PVC槽体的质感；传动带使用半光泽紫色橡胶材质，突出传动部件的辨识度；管路使用亮面红色烤漆金属材质，阀门使用亮绿色工程塑料材质，基座使用哑光红色金属材质，通过材质差异清晰区分各功能部件，方便查看结构布局。设计过程中重点考量结构合理性：传动机构的跨距与槽体宽度匹配，避免传动带运行时与槽体边缘发生剐蹭；管路的走向避开传动机构的运动范围，防止运行过程中出现干涉；槽体的深度设置兼顾储液容量与物料脱水行程，保证脱水作业的效率。整套模型结构完整，各部件的装配关系清晰，可直观呈现该类脱水设备的整体构造与工作原理，为后续的结构优化、工程出图提供直观的三维参考。
