纽约离心式风机风扇结构三维模型

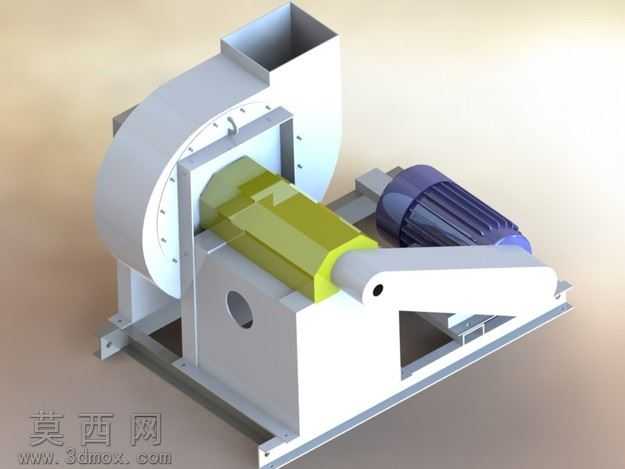

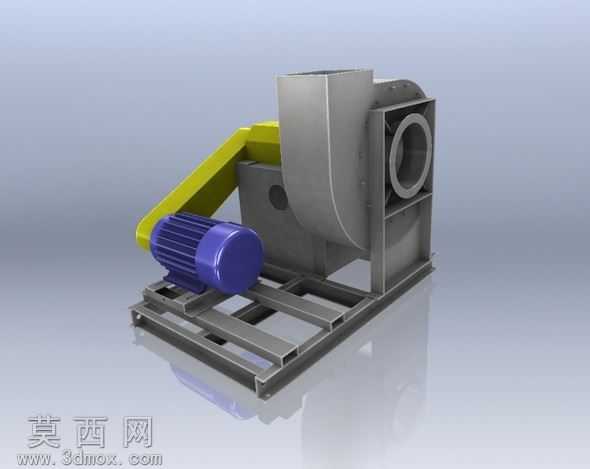

本模型为离心式纽约风机风扇完整装配结构，建模过程严格遵循工业风机的实际设计逻辑，先从核心的叶轮部件入手，精准绘制叶片的曲面弧度、轮毂的连接结构，确保叶片的进风角、出风角符合离心通风的气动要求，每一片叶片的排布都做了等距阵列约束，保证运转时的动平衡性能。蜗壳部分采用钣金类建模思路，还原了实际产品中蜗壳的渐开线型线，从进风口到出风口的截面变化完全匹配风量风压的设计需求，蜗壳与机架的连接法兰、螺栓孔位都做了精准的位置约束，可直接用于后续的工程图导出。传动部分完整还原了皮带传动结构，包含带轮、传动护罩、轴承座的细节，轴承座与机架的安装定位、电机的固定支座都做了贴合实际的结构设计，电机模型还原了散热筋、接线盒、端盖的细节特征，与风机主体的安装位置预留了合理的皮带张紧调节空间。机架部分采用型钢焊接结构的建模逻辑，还原了底架的横梁、纵梁连接方式，地脚安装孔的位置、支撑脚的加强结构都做了细致呈现。材质渲染阶段，为蜗壳、机架赋予了哑光金属漆材质，模拟实际工业风机的喷塑外观，叶轮部分赋予了亮色金属材质区分核心转动部件，电机部分做了铸铁与散热网的材质区分，传动护罩采用半透明工程塑料材质，既可以展示内部传动结构，又还原了实际产品的安全防护设计。整体装配采用自下而上的建模思路，所有部件之间都添加了符合实际装配关系的配合约束，转动部件预留了合理的运动间隙，不存在干涉问题，可直接用于运动仿真模拟，验证风机运转时的部件运动状态，也可作为风机设计、教学演示的参考模型，帮助理解离心风机的气流输送原理与结构组成。
