475毫米发动机冷却风扇三维数模

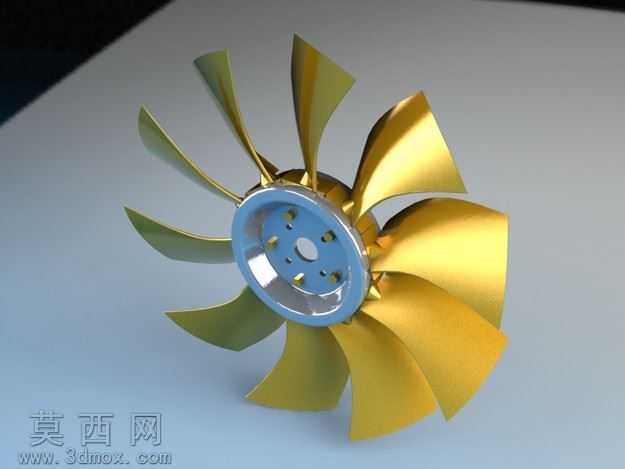

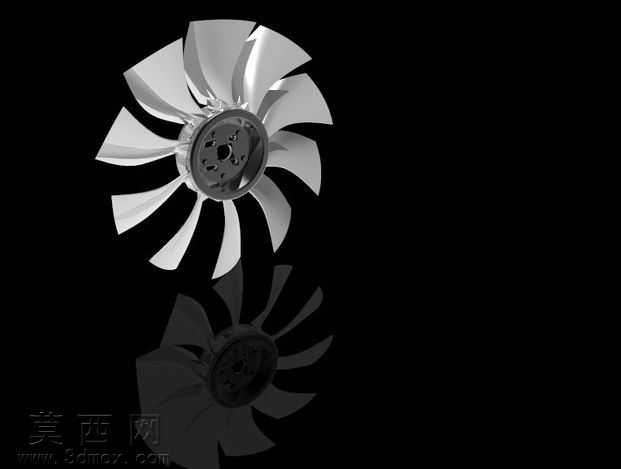

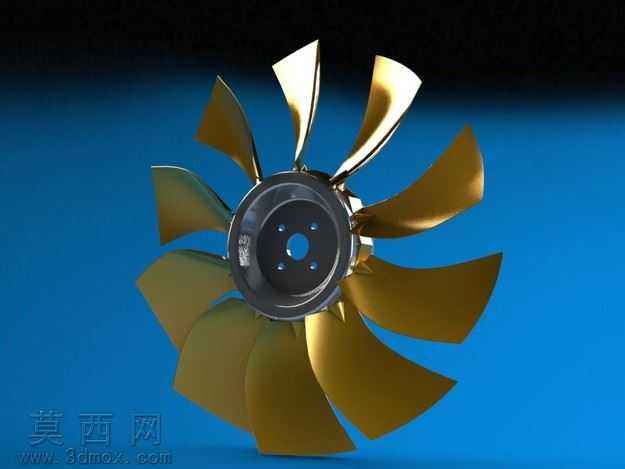

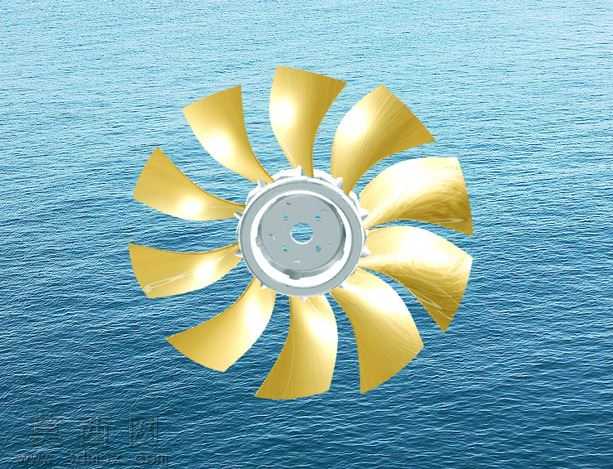

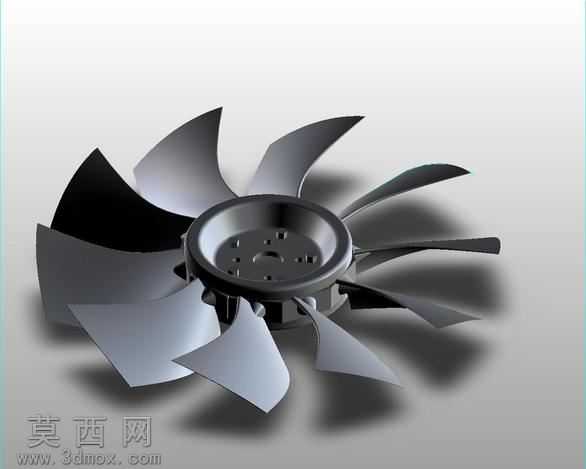

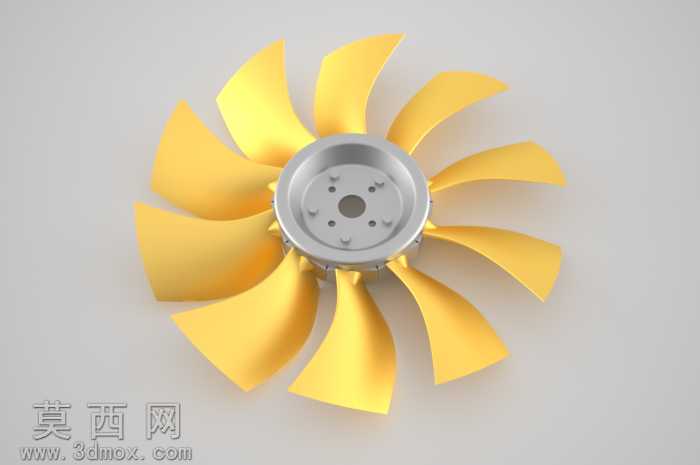

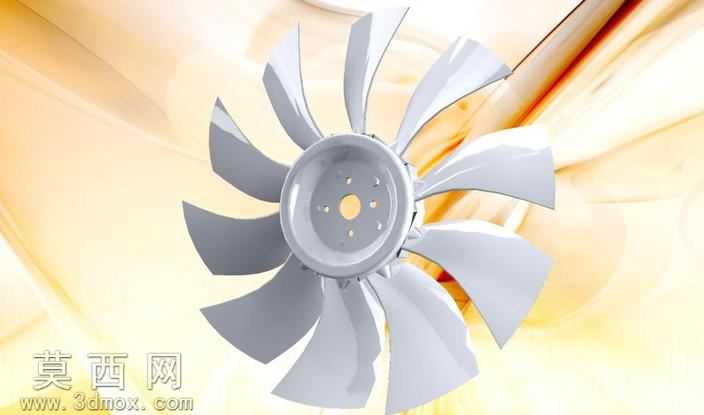

本模型为直径475毫米的发动机冷却风扇，建模过程围绕发动机散热工况的实际需求展开，首先完成中心轮毂的结构搭建：轮毂采用带安装孔的圆盘式设计，中心预留轴系配合通孔，周围均匀分布四个螺栓安装孔，用于将风扇整体固定在发动机动力输出端，轮毂边缘做圆弧过渡处理，避免应力集中，同时优化气流进入扇叶区域的导流效果。扇叶部分采用不等距弧形扭曲设计，共设置十一片流线型叶片，每片叶片从根部到叶梢的扭曲角度经过反复调整，根部厚度大于叶梢，既保证叶片与轮毂连接的结构强度，又能降低叶梢旋转时的空气阻力，叶片表面做光滑曲面处理，模拟真实工程塑料或金属冲压扇叶的表面质感，减少气流流经时的紊流产生。建模时优先保证扇叶的气动外形精度，通过曲面放样、边界凸台等特征完成叶片的整体造型，再对叶片与轮毂的连接位置做圆角过渡处理，还原真实产品的工艺特征，由于建模侧重整体结构与气动外形的呈现，部分细微倒角未做单独拆分，将风扇作为单一实体零件完成建模，便于后续导入仿真软件做散热气流模拟。渲染阶段采用金属质感材质赋予扇叶，模拟金属风扇的金属光泽与反光特性，轮毂部分采用深灰色哑光材质，区分不同部件的视觉效果，背景选用渐变蓝色突出风扇主体，通过光影调整凸显扇叶的扭曲弧度与曲面流畅度，清晰展示叶片的排布规律与整体结构。该风扇主要用于发动机舱的散热系统，旋转时可带动空气快速流经发动机散热片，带走发动机工作产生的多余热量，保证发动机处于合适的工作温度区间，模型完整还原了冷却风扇的核心结构特征，可用于发动机散热系统的结构展示、气动仿真参考以及相关教学演示场景。
