工业径向离心散热风机三维设计模型

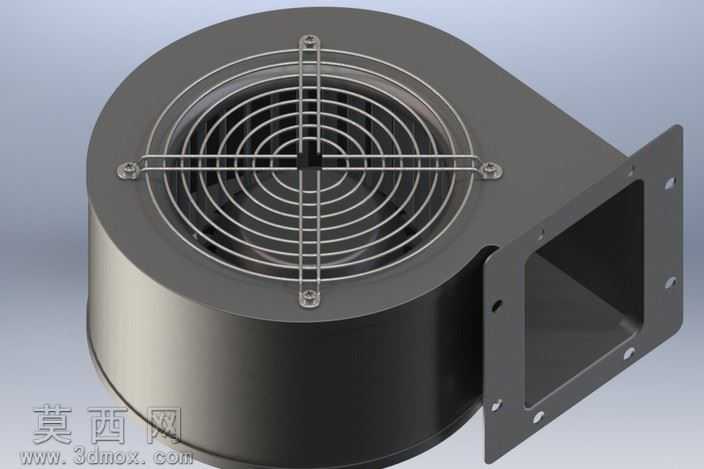

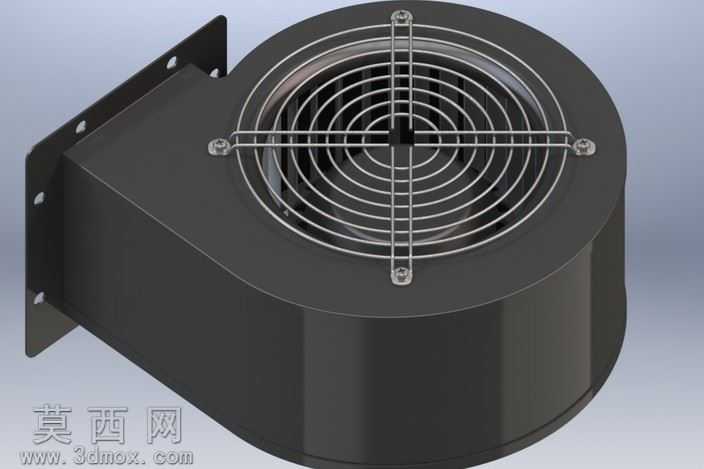

本径向风扇三维模型采用专业三维设计软件完成全参数化建模，整体建模过程严格遵循工业通风设备的设计规范，完整还原了离心式径向风机的真实结构与外观特征。模型构建过程中，首先对风机的蜗壳主体进行曲面建模，通过多段曲率连续的曲面拼接，精准还原了蜗壳从进风口到出风口的渐扩式流道结构，保证流道内壁光滑无棱角，符合实际风机的气动设计要求，能够有效降低气流在蜗壳内部的流动阻力，减少紊流产生的气动噪音。进风口位置的防护网采用环形阵列特征完成建模，多圈同心金属护网通过十字交叉的固定筋条连接，四个角点通过螺丝固定结构与蜗壳前端面实现装配连接，既还原了防护网的安全防护功能，也清晰呈现了该部件的装配逻辑。侧方的安装法兰板采用钣金特征建模，预留的多个安装孔位位置精准，法兰板与蜗壳主体的连接过渡自然，还原了实际产品中钣金焊接的结构特征。模型的叶轮部分采用圆周阵列完成叶片建模，每片叶片的径向倾斜角度经过校准，匹配径向风机的气流导向需求，能够清晰展示叶轮旋转时将轴向进风转化为径向出风的工作原理。材质渲染阶段，蜗壳主体采用哑光黑色金属材质，还原工业风机常用的冷轧钢板喷塑外观质感，防护网与固定螺丝采用亮面金属材质，通过材质差异清晰区分不同部件，提升模型的辨识度与真实感。整体模型各部件装配关系清晰，无干涉错位问题，结构细节完整，既可以作为工业通风设备设计的参考素材，也可用于散热系统的结构布局演示、风机类产品的教学展示，能够帮助设计者快速理解径向离心风机的结构组成与工作逻辑，为同类产品的结构优化、选型适配提供直观的三维参考。
