42U落地式服务器机柜结构三维设计

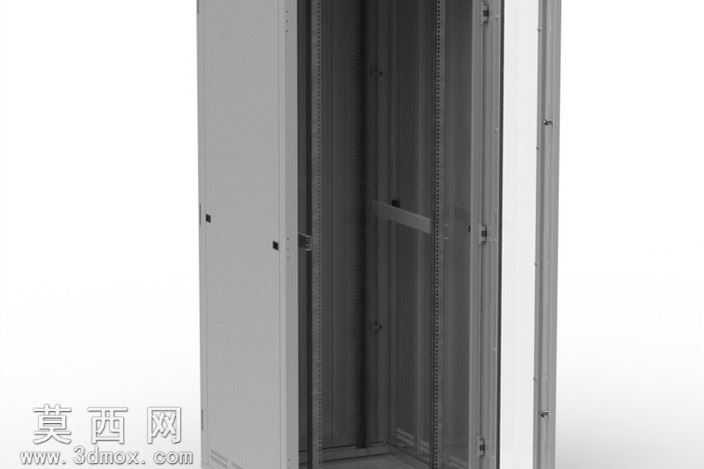

本模型为23英寸规格42U落地式服务器机柜的三维建模成果，建模过程严格遵循标准服务器机柜的尺寸规范与结构逻辑，整体采用1:1等比例还原真实机柜的装配形态。建模初期先梳理机柜的整体框架构成，以方管型材搭建的主承重框架为基础，依次完成侧梁、立柱、安装轨、前后门框、侧面板安装位的结构搭建，所有安装孔位、U位刻度标识的位置都严格对应行业通用标准，保证模型可直接用于机柜布局规划、安装模拟等场景。材质设置上，机柜主体框架采用冷轧钢板材质参数，调整金属粗糙度、反射度参数还原钣金件经静电喷涂后的哑光磨砂质感，内部安装导轨采用镀锌钢板材质，呈现轻微的金属反光特性，机柜门板部分根据结构区分，前门可设置为网孔通风结构或钢化玻璃结构，本模型还原的为封闭钣金门结构，门板上的锁具、铰链细节都做了精细化建模，还原真实机柜的开合结构逻辑。结构设计上充分考虑服务器机柜的实际使用需求，内部预留了标准19英寸设备安装空间，42U的高度可满足多台机架式服务器、交换机、配电单元的堆叠安装需求，框架立柱上预留了密集的调节孔位，可根据设备深度灵活调整安装导轨的前后位置，机柜底部预留了进线孔位与固定脚安装位，顶部预留了通风散热与走线出口，侧面板采用可拆卸式结构设计，方便后期设备维护与线路整理。建模过程中对钣金折弯处的圆角、焊接拼接处的接缝细节都做了还原，避免模型出现尖锐直角、结构穿模等不符合实际生产工艺的问题，整体模型装配逻辑清晰，所有部件的配合间隙都控制在真实机柜的合理公差范围内，既可以用于机房布局的可视化展示，也可作为机柜类产品结构设计的参考原型，帮助设计者快速验证机柜内部空间利用率、设备安装兼容性，提前排查结构干涉、走线空间不足等潜在设计问题。
