中压环网电气分布站室内结构设计

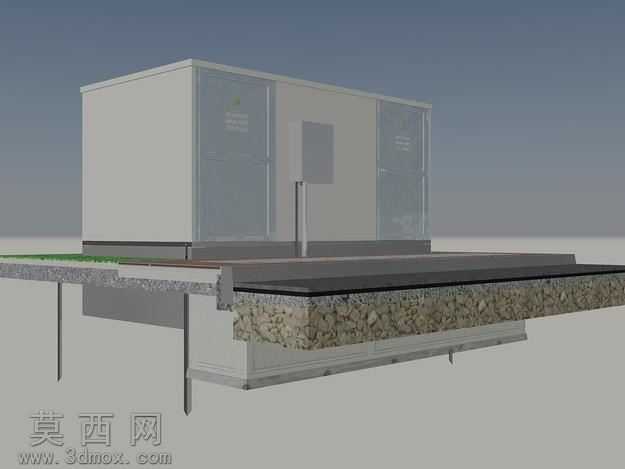

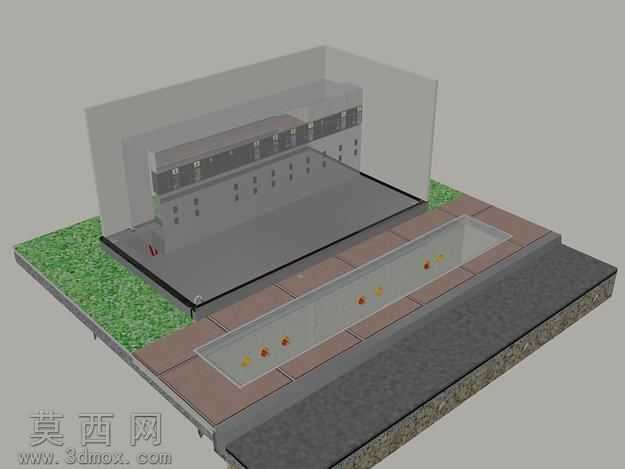

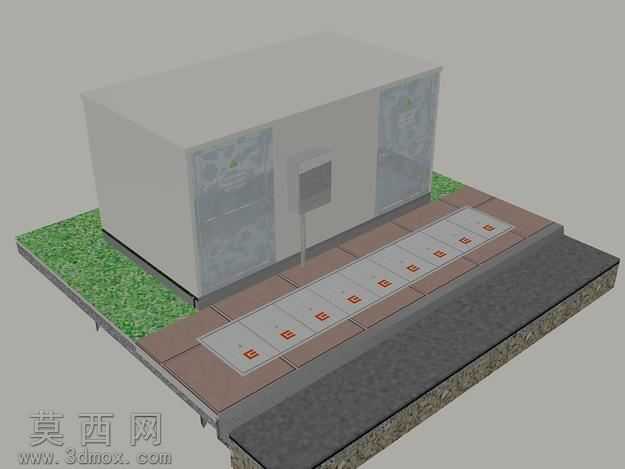

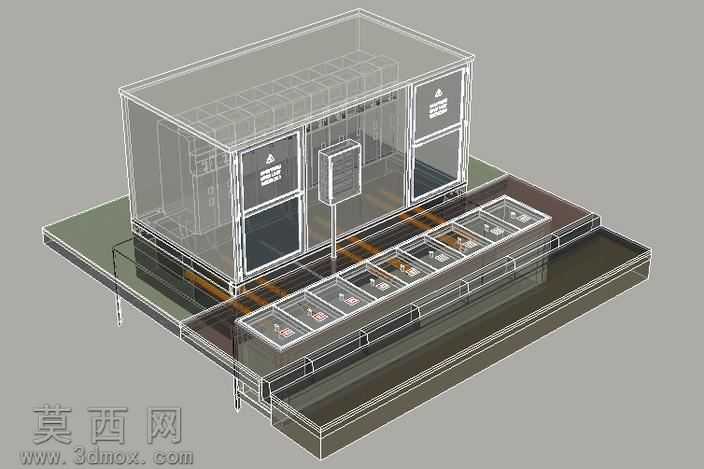

本作品为中压环网电气分布站室内结构的三维建模设计，建模过程中严格遵循电气配电设施的实际建设规范，先通过二维草图勾勒站房整体轮廓与内部布局，再逐步拉伸生成三维实体结构。站房主体采用模块化建模思路，外墙部分区分实体围护结构与透明观察窗区域，分别赋予哑光浅灰外墙涂料材质与高透钢化玻璃材质，玻璃材质添加轻微反射与折射参数，还原真实玻璃的光学特性。站房底部的基础结构做了分层剖切展示，从下到上依次还原桩基、碎石垫层、混凝土找平层、地面铺装的层次结构，不同结构层分别赋予对应材质：桩基为清水混凝土材质，添加细微气孔纹理提升真实感；碎石垫层采用颗粒状碎石贴图，搭配凹凸贴图模拟碎石的粗糙质感；混凝土层添加水泥肌理纹理，地面铺装则采用防滑耐磨的工业地坪材质。内部电气设备布局按照中压环网柜的实际排布逻辑预留安装空间，设备接口位置做了精准对位，保证后续管线对接的合理性。建模过程中对站房的通风口、检修门等附属结构也做了精细化还原，检修门赋予金属门框与防火门板材质，通风口添加金属防护网结构。渲染阶段采用写实工业场景光照方案，以柔和的环境天光为主光源，搭配辅助补光消除结构暗部，让站房内外的结构层次清晰呈现，剖切视角的设计能够直观展示站房从地下基础到地上主体的完整构造，方便相关从业者理解中压环网站的室内布局与基础施工逻辑，整体模型结构严谨，材质表现贴合实际工程应用场景，可用于电气配电设施的方案展示、施工交底等场景。
