电站250A柜体框架结构三维设计

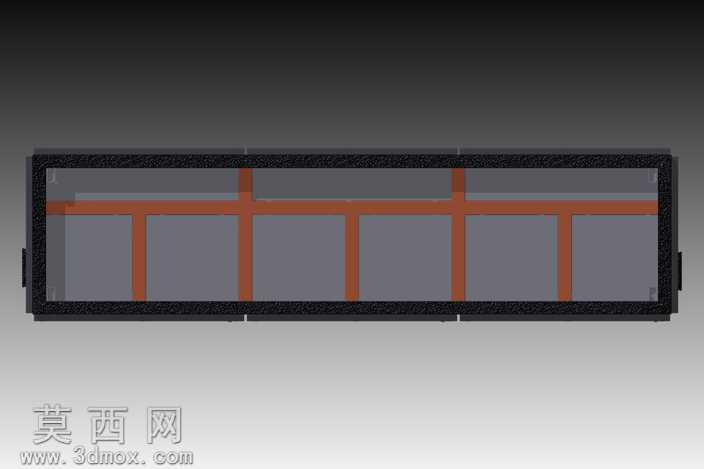

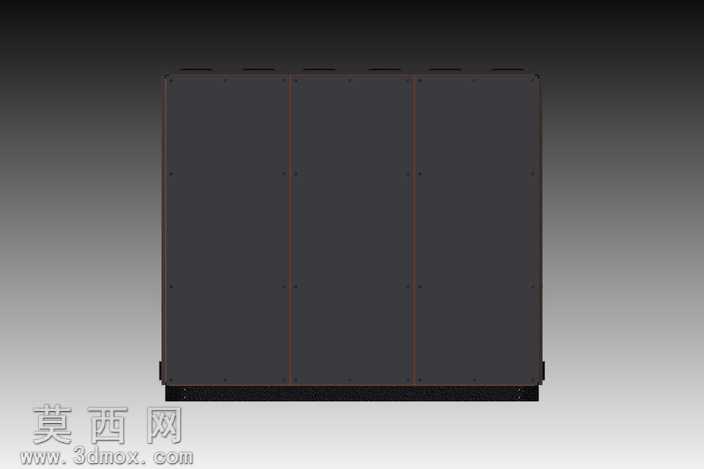

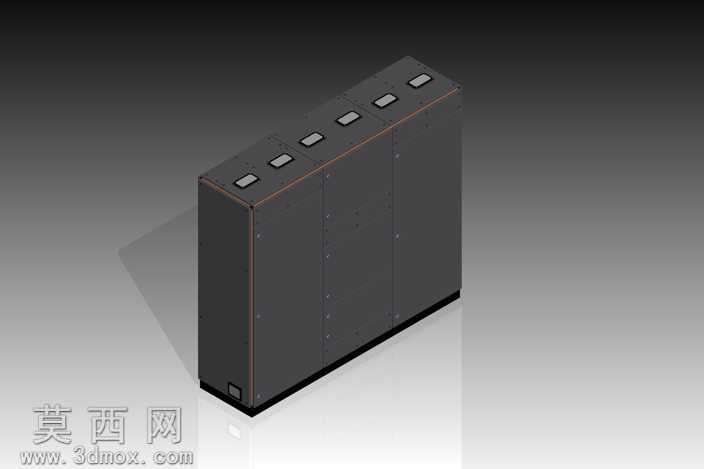

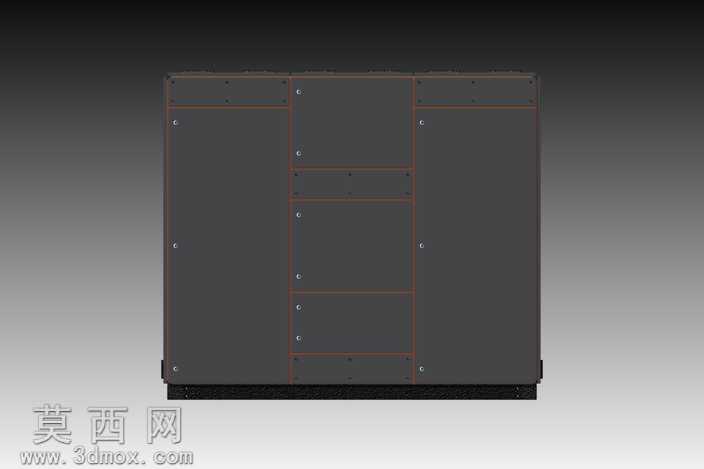

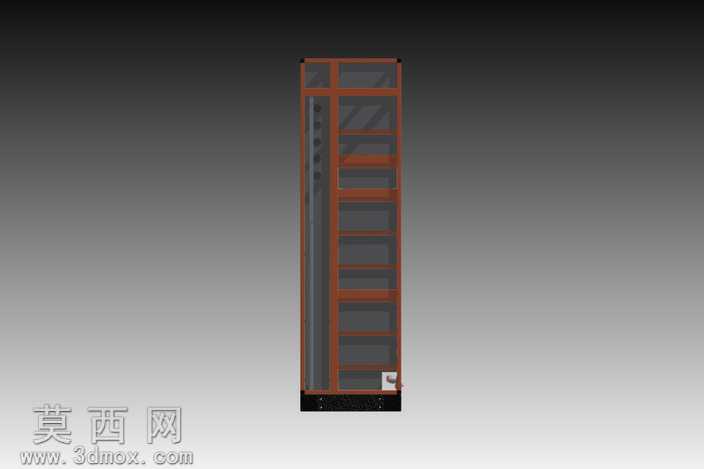

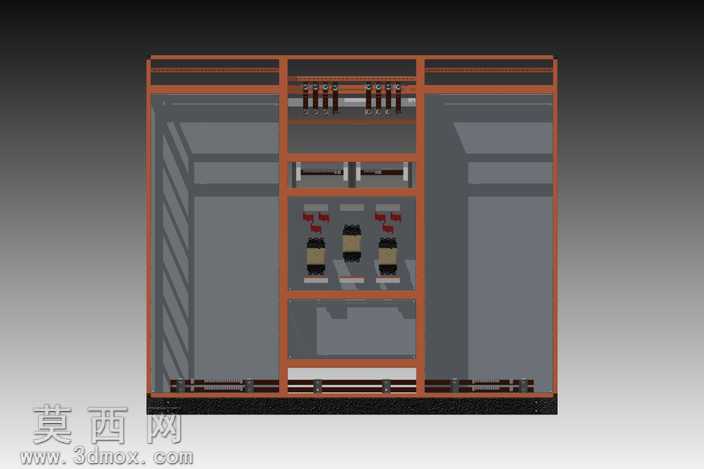

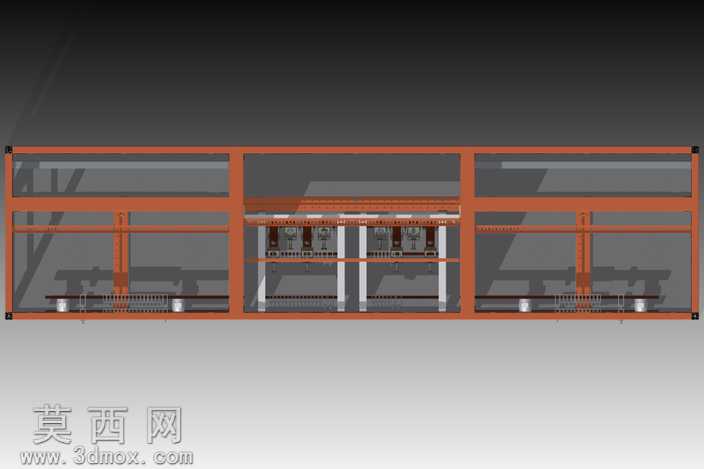

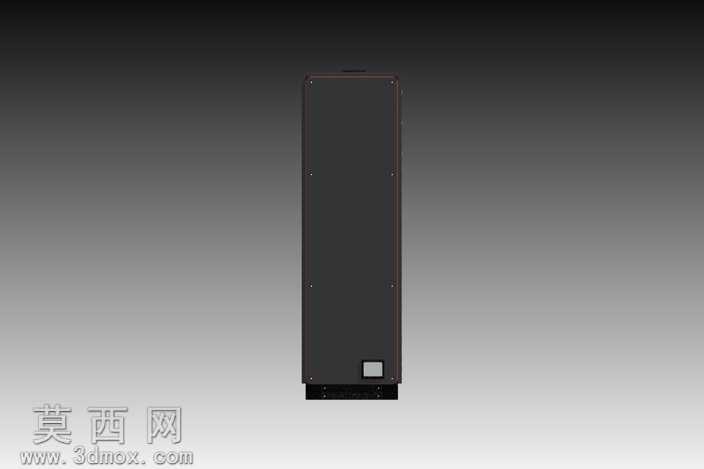

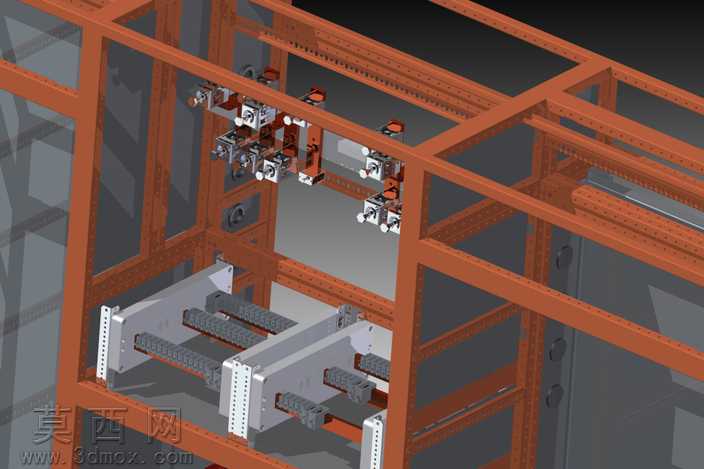

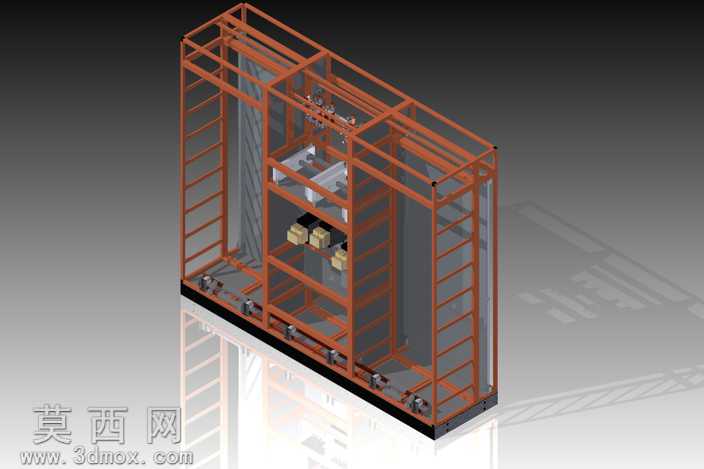

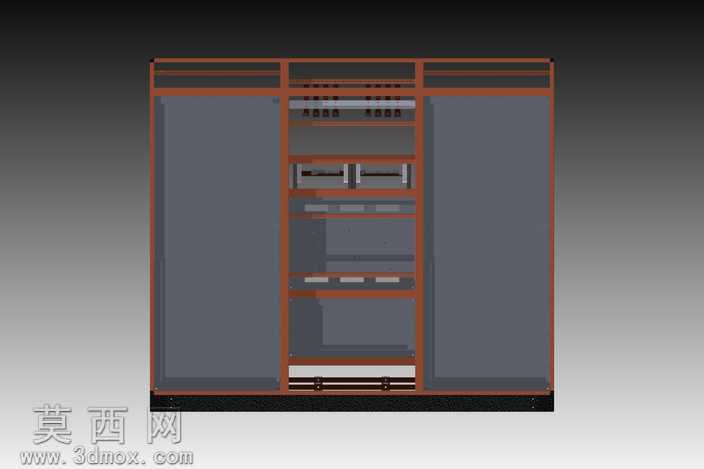

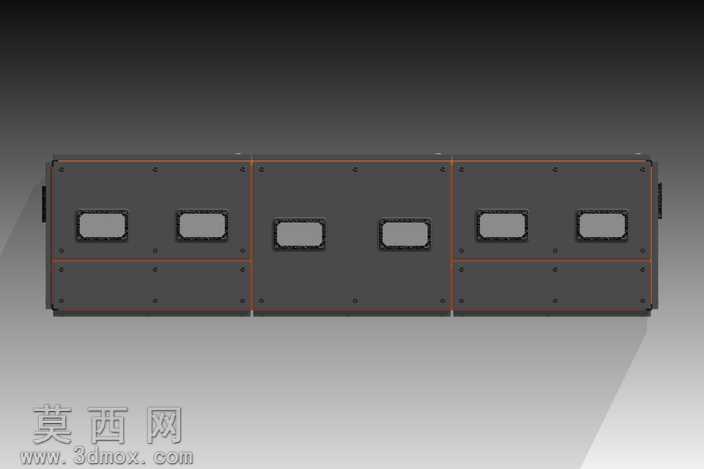

本作品为电站配套250A规格柜体的三维结构设计，建模过程中严格遵循电力柜体的设计规范，采用参数化建模方式搭建整体框架结构。整体以型钢作为主承重骨架，通过精准的空间定位完成各杆件的拼接布局，框架采用分层式设计，预留出电气元件安装位、走线通道以及检修操作空间，各层支撑结构的排布充分考虑了电气元件的承重需求与散热间隙。建模时对框架的连接节点做了精细化处理，还原了型钢对接、螺栓安装的细节结构，侧面预留的爬梯结构与柜体框架做了一体化整合设计，保证结构强度的同时兼顾现场安装检修的实用性。材质渲染上，主体框架采用工业常用的橘红色防锈漆金属材质，还原真实电力柜体的表面质感，内部安装板采用哑光冷轧钢板材质，底部安装基座做了深色防滑金属质感处理，通过光影渲染突出框架的空间层次感与结构立体感。设计过程中充分考量了柜体的运输、现场安装以及后期运维需求，整体框架采用模块化拆分思路，各杆件的连接位置预留标准安装孔位，既保证整体结构的刚性与稳定性，也便于生产加工时的下料、焊接与组装作业。内部空间的布局严格匹配250A电站柜体的电气配置要求，预留的元件安装位可适配对应规格的断路器、母线排、接线端子等电力配件，走线槽的排布位置避开了元件操作区域，既保证布线规整，也避免线路干扰电气元件的正常操作。模型的结构细节还原度高，从底部的固定安装脚到顶部的框架封边结构，都按照实际生产工艺做了对应设计，可直接用于生产参考、方案展示以及结构验证，能够帮助设计人员快速完成柜体方案的校核与优化，减少实际生产中的结构错漏问题。
