亚拓改装款多功能组合机械装置结构设计

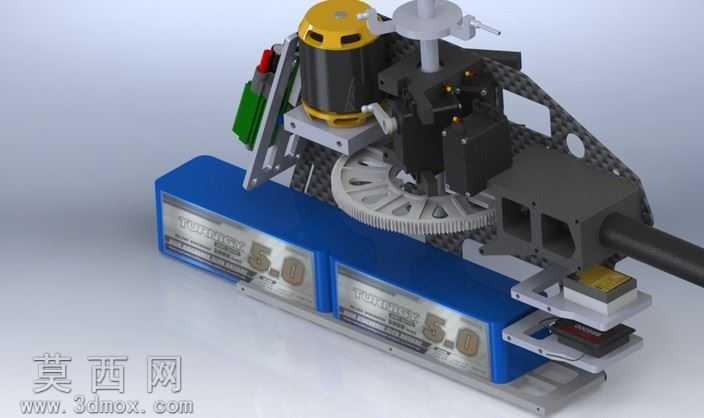

本作品为基于亚拓原有机械结构进行优化修改的组合式机械装置，全程在三维建模环境中完成全参数化设计，建模过程严格遵循机械装配的公差配合要求，对每一个零部件的尺寸、装配间隙、运动干涉情况都进行了反复校验。首先从核心传动结构入手，对大直径渐开线圆柱齿轮进行了参数化建模，精准还原了齿形轮廓、齿距、模数等关键参数，确保齿轮啮合过程中传动平稳无卡滞，齿轮与中心转轴的配合采用过渡配合设计，既保证传动扭矩的有效传递，也兼顾了后期拆装维护的便利性。动力端采用带散热端盖的驱动电机模型，建模时还原了电机外壳的散热筋结构、顶部接线端的细节，以及电机与安装支架的连接孔位，支架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低整体重量，支架表面做了碳纤维纹理的材质渲染处理，还原了高强度轻量化复合材料的质感。装置的执行端集成了多组功能模块，包括滑移工作台、定位压块、信号触发组件等，每一个模块都通过导轨或紧固件与主体机架连接，建模时对导轨的滑动行程、压块的压紧行程都做了运动仿真验证，确保各部件运动过程中无碰撞干涉。材质渲染阶段，针对不同零部件的材质特性做了区分处理：金属结构件采用哑光铝合金或不锈钢材质，调整了金属粗糙度、反射率参数，还原金属加工后的真实质感；塑料外壳部件采用工程塑料材质，添加了细微的表面颗粒纹理，避免塑料质感过于廉价；电池模块部分还原了外包装的标签纹理、蓝色塑封外壳的半透明质感，让整体渲染效果更贴近真实实物。设计思路上，本次修改重点优化了原有结构的布局紧凑性，将动力模块、传动模块、执行模块沿机架纵向排布，缩短了传动链长度，降低了传动过程中的动力损耗，同时在机架上预留了多个扩展安装位，方便后期追加不同的功能组件，满足多场景的使用需求。整体装配完成后，对所有紧固件的位置、走线槽的布局都做了细节优化，让装置整体外观整洁，结构逻辑清晰，既满足机械结构的功能性要求，也兼顾了整体的视觉协调性。
