折叠式金属洗衣晾晒架结构设计

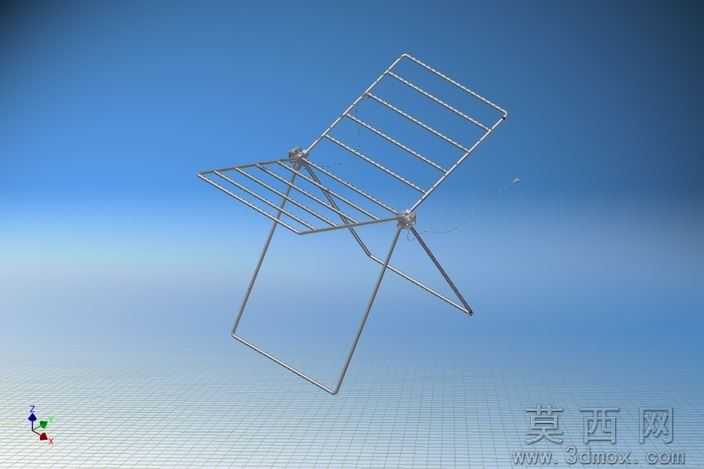

本模型为折叠式金属洗衣晾晒架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金制品的实际生产尺寸规范，对每一处杆件的直径、弯折角度、铰接间隙都做了精准的参数约束，确保模型可直接对接生产加工环节。整体结构采用对称式X型交叉铰接设计，主体承载杆件选用空心金属圆管材质，在保证整体结构强度的同时有效降低了产品自重，表面赋予哑光金属拉丝材质，还原了不锈钢管材的真实质感，渲染阶段采用柔和的天光环境光，搭配浅蓝渐变背景，清晰呈现出产品的结构轮廓与金属材质的细腻反光效果。模型的核心设计思路围绕折叠收纳功能展开，上下两组晾晒网架分别通过中部的铰接转轴与底部支撑腿连接，展开状态下上下网架形成错落的双层晾晒平面，可同时承载多件衣物，底部支撑腿向外张开形成稳定的三角支撑结构，受力均匀不易倾倒；折叠状态下两组网架可随支撑腿同步收拢，整体厚度大幅缩减，便于日常存放与搬运。网架部分采用等距排列的横向金属杆设计，既保证了晾晒时的通风透气性，也避免了衣物出现局部压痕，铰接部位做了隐藏式转轴设计，既保证了转动的顺滑度，也避免了尖锐结构外露造成的使用安全隐患。建模过程中对所有活动部件做了运动干涉检查，模拟了展开与折叠的全行程动作，确认各部件在运动过程中无碰撞卡滞问题，结构连接部位的圆角处理也同步做了细节还原，让模型的细节表现更贴近真实量产产品的工艺标准。
