双联万向接头精密三维结构设计

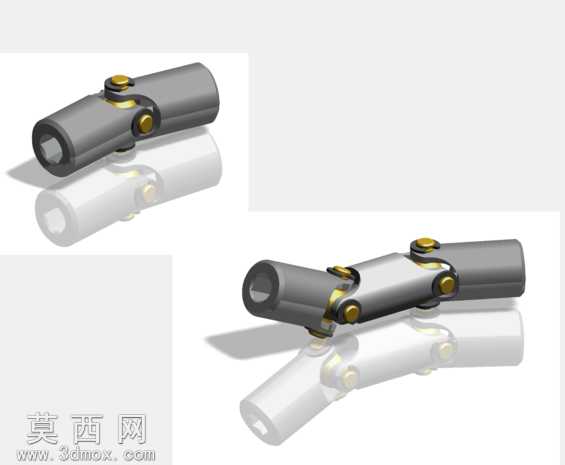

本模型为双联式万向接头结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动件的实际尺寸比例与装配逻辑，完整还原了双联万向节的铰接传动特性。模型主体分为三段轴体结构，两端为带内孔的连接轴段，可与外部传动轴实现套接配合，中间通过两组十字铰接结构实现动力传递，能够补偿两轴之间的角度偏移与轴向错位，相比单万向节拥有更稳定的等速传动效果。建模阶段对十字销、铰接轴套、限位端盖等细节零件均做了独立建模，各零件之间保留了真实的装配间隙与运动自由度，可直接用于运动仿真验证传动过程中的干涉情况。材质渲染上，主体轴件采用哑光金属钢材质表现，表面做了细腻的磨砂金属质感处理，铰接部位的销轴采用黄铜材质区分，通过金属材质的色彩差异清晰展现内部装配结构，渲染时添加了柔和的环境光影与地面反射效果，直观呈现零件的立体形态与装配关系。设计过程中重点考量了万向接头的实际传动工况，对铰接部位的转动配合面做了结构优化，既保证转动灵活性，又避免结构间隙过大导致的传动晃动，两端连接轴的内孔采用标准通孔设计，可适配常规直径的传动杆件，整体结构紧凑，传动角度范围覆盖常见的轴系偏斜场景，可用于传动机构的方案设计验证、教学演示以及非标设备的传动部件选型参考，模型结构完整无缺失，各部件的几何特征清晰，可直接导出用于工程图生成或3D打印样件验证。
