气垫船悬停推进装置结构三维设计

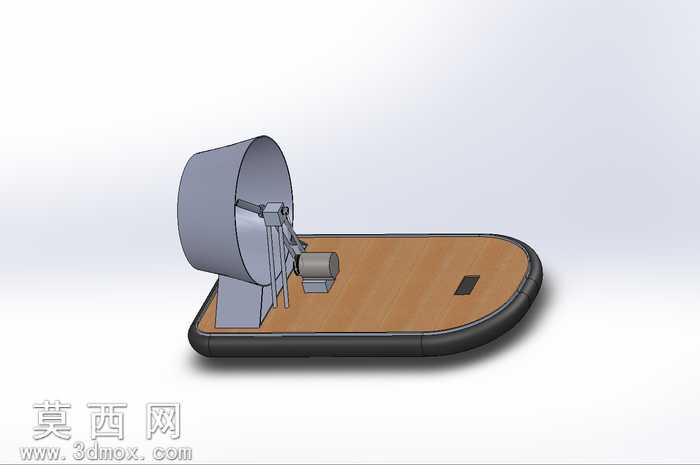

本作品为气垫船悬停功能相关的结构三维设计，建模过程采用主流三维机械设计软件完成，整体以装配体逻辑搭建各部件的配合关系，未包含电梯相关机构，仅聚焦气垫船悬停作业所需的核心结构模块。模型整体分为两大核心部分，分别为垫升浮态承载平台与悬停动力推进总成，承载平台采用圆角过渡的类椭圆轮廓设计，平台表层模拟防滑甲板的木质纹理材质，底部环绕设置充气式浮囊结构，浮囊采用高弹性耐磨橡胶材质的渲染效果，边缘做圆弧收边处理，可在垫升状态下提供稳定的浮力支撑与缓冲防护，平台表面预留动力组件安装位与小型功能槽位，符合实际气垫船的甲板布局逻辑。悬停动力推进总成安装于平台尾部位置，主体包含大直径轴流风筒、动力安装支架、驱动电机三个核心模块，风筒采用薄壳式金属结构设计，筒壁做等厚处理，内部设置导流支撑筋与叶轮安装轴座，支架采用三角稳定支撑结构，通过多组肋板强化连接刚度，将风筒与甲板平台牢固连接，驱动电机通过联轴器与风筒内的叶轮轴对接，电机外壳做散热筋细节建模，还原小型内燃机的外观特征。建模过程中对各部件的装配间隙做了合理预留，所有连接位置的紧固件安装位都做了对应设计，可清晰展示动力从电机输出到风筒产生垫升气流的传递路径，渲染阶段采用白背景工作室光照方案，金属部件赋予哑光金属漆材质，浮囊部分赋予哑光黑色橡胶材质，甲板部分赋予仿木纹哑光材质，不同部件的材质区分清晰，可直观分辨各结构的功能属性。设计思路上聚焦气垫船悬停状态的核心功能实现，简化了非必要的航行操控、载人舱室等结构，重点突出垫升气流产生、动力传递、平台承载的核心结构关系，可作为气垫船原理教学、悬停功能结构验证的参考模型，各部件均可单独拆解编辑，支持后续添加叶轮、传动结构等细节模块，完成更完整的气垫船整机设计。
