卡通双向作业工程玩具车结构设计

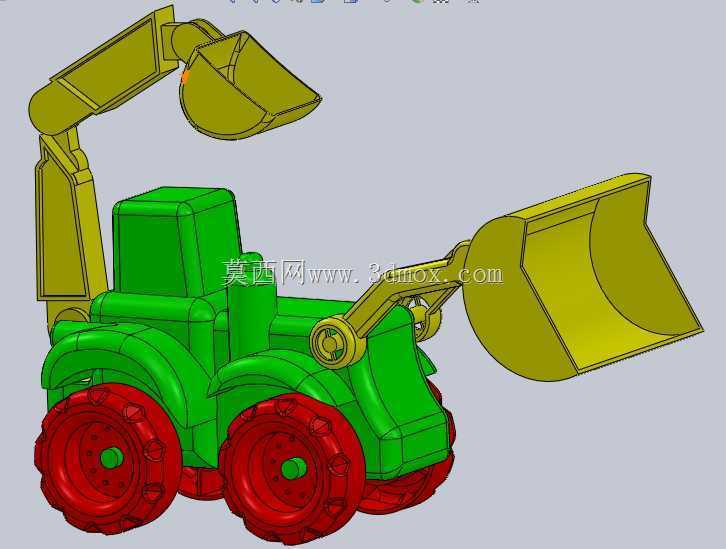

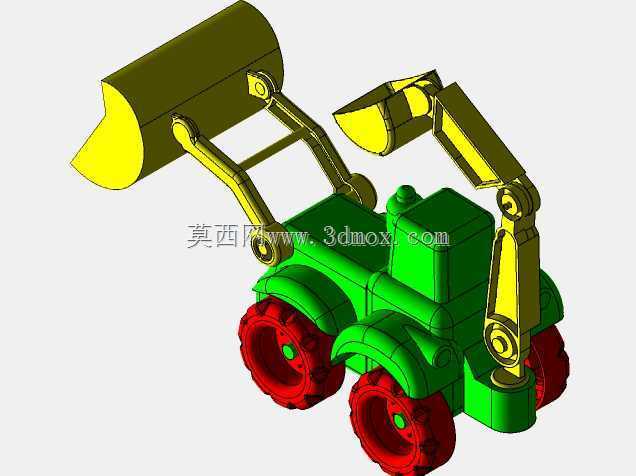

　　本次设计的双向作业工程玩具车，定位面向低龄儿童的益智类塑胶玩耍器具，整体采用圆润无锐角的造型逻辑，规避儿童使用过程中的磕碰风险，同时兼顾工程车辆的功能辨识度，让孩童在玩耍过程中建立对工程作业设备的基础认知。从结构布局来看，整车采用前后双作业端设计，车尾配置挖掘臂结构，前端配置装载铲斗，可模拟真实挖掘装载机的双向作业动作，玩耍场景覆盖沙土挖掘、物料转运、轻载托举等多种孩童过家家类玩耍需求，无需额外更换配件即可实现多类玩法，降低玩具的配件遗失风险。

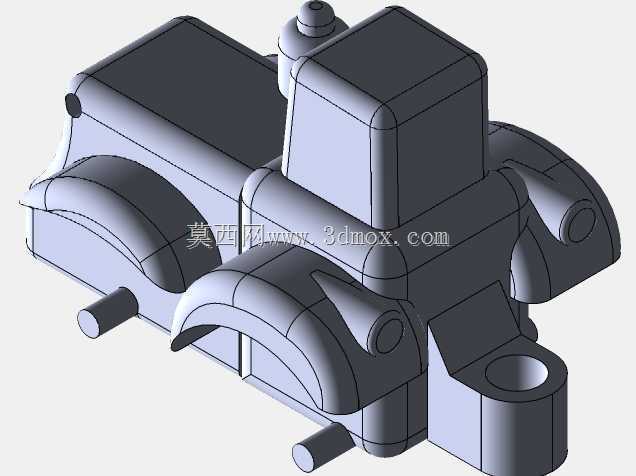

　　设计过程中优先考虑塑胶注塑的工艺可行性，所有外观面均做拔模斜度处理，拔模角度控制在1.5度到3度之间，避免注塑生产过程中出现粘模、拉伤等缺陷；整车壁厚统一设置为2.5mm，筋位厚度控制在壁厚的0.6倍，防止注塑冷却过程中出现缩痕、翘曲变形等问题，同时兼顾玩具整体的结构强度，能够承受孩童日常玩耍过程中的跌落、挤压等外力作用，车轮部位采用加厚轮缘设计，轮芯位置预留标准十字轴安装孔，可兼容市面通用的玩具车轴配件，方便后期维修替换。

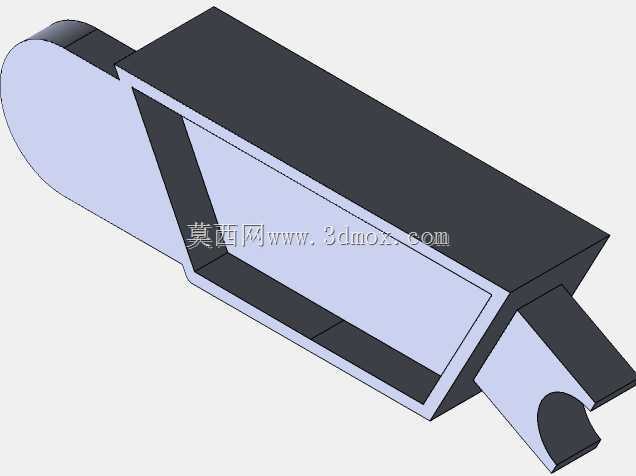

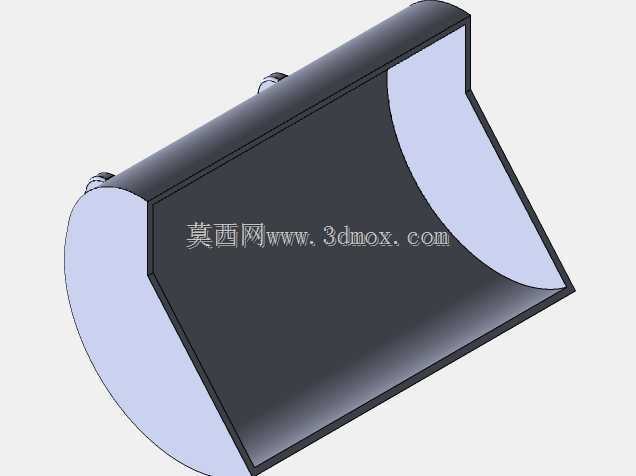

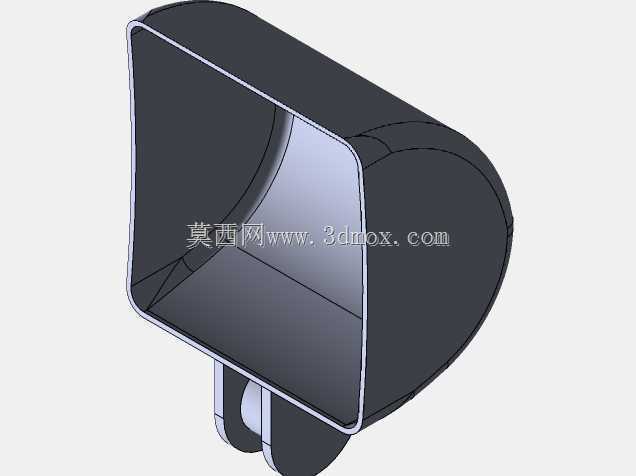

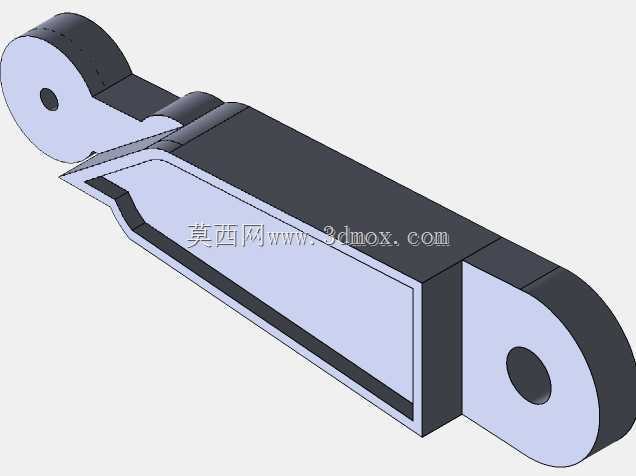

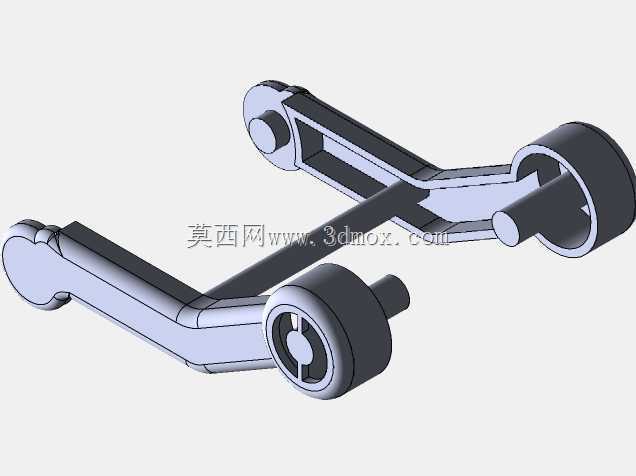

　　作业端结构设计上，挖掘臂采用三段式铰接结构，铰接位置预留0.2mm的转动间隙，配合阻尼式转轴设计，既可以实现臂架的多角度姿态调整，又能在调整后保持姿态固定，不会出现自由垂落的问题；前端装载铲斗与车身前部的举升臂铰接，举升臂可绕车身铰接点实现0到45度的举升动作，铲斗自身可实现30度的翻转卸料动作，所有铰接位置均采用卡扣式装配结构，无需螺丝紧固即可完成组装，降低生产过程中的装配工时，同时也避免小螺丝零件脱落造成儿童误食的安全隐患。

　　外形尺寸方面，整车长度控制在180mm，宽度控制在95mm，高度控制在120mm，整体尺寸适配3岁以上儿童的手掌抓握尺寸，重量控制在150g以内，孩童单手握持即可完成移动、作业等操作；车轮直径设置为45mm，轮面做防滑纹理处理，在地毯、沙土、桌面等多种接触面都能具备足够的抓地力，推行过程中不会出现打滑、卡顿的问题，轮距设置为75mm，轴距设置为100mm，保证整车推行过程中的稳定性，即使在倾斜角度15度以内的坡面推行也不会出现侧翻问题。

　　色彩搭配上采用高饱和度的分色设计，车身主体采用亮绿色，作业臂与铲斗采用明黄色，车轮采用大红色，色彩区分清晰，能够吸引低龄儿童的注意力，同时不同部件的色彩区分也能帮助孩童建立部件功能的认知，区分车身主体、作业结构、行走结构的不同作用。所有外观棱边均做R3以上的圆角处理，不存在任何尖锐凸起，表面采用晒纹处理，避免光滑表面容易留下指纹、划痕的问题，同时提升握持时的摩擦力，减少玩耍过程中脱手滑落的概率。

　　从实际使用场景来看，该玩具车可适配家庭室内玩耍、户外沙池玩耍、幼儿园教具等多个场景，结构上没有易脱落的小零件，符合儿童玩具的安全设计标准，整体结构简单可靠，没有复杂的电子元件，无需供电即可实现全部玩耍功能，使用寿命更长，也不存在电路故障、电池漏液等安全风险。建模过程中所有配合面均做间隙预留，转动部位的配合公差控制在H8/f7级别，保证转动顺畅无卡滞，装配部位的卡扣配合量设置为0.8mm，既保证装配后的连接强度，又不会出现装配困难的问题，适合大批量注塑生产，模具结构简单，无需复杂的抽芯、斜顶结构即可完成全部部件的成型，生产制造成本可控。
