镂空堆叠式食品周转塑料托盘

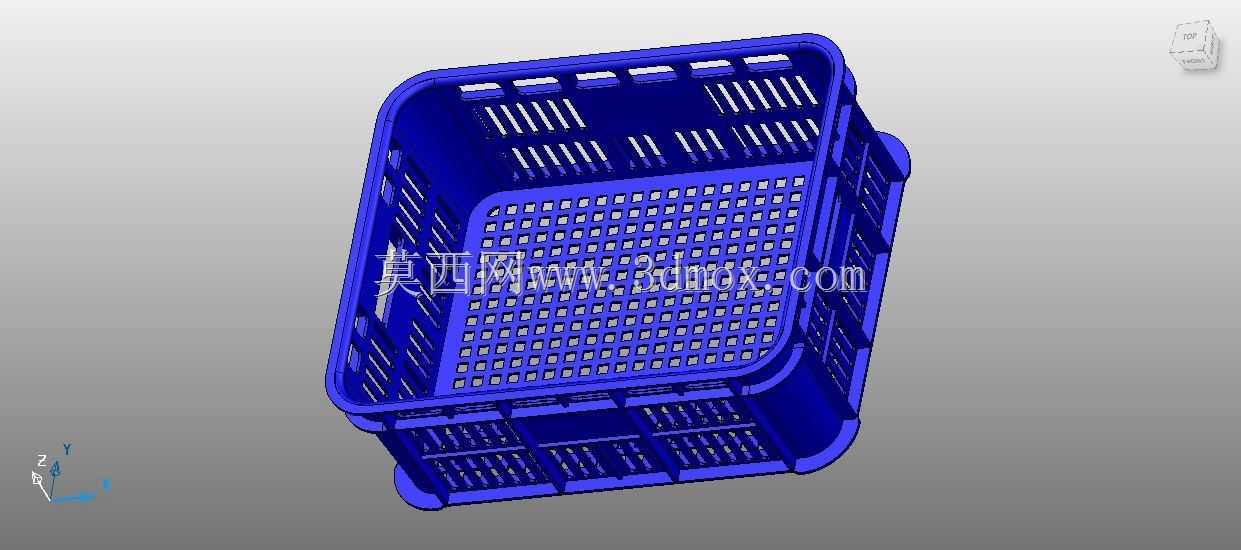

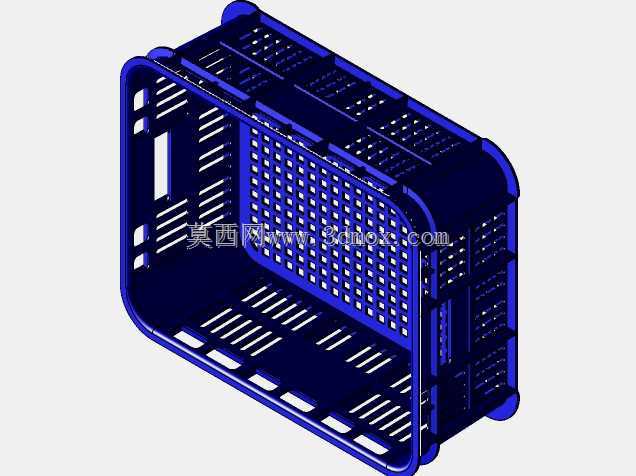

　　这套塑料托盘的结构设计完全围绕生鲜食品周转链路的实际作业需求展开，整体外轮廓尺寸为长468mm、宽378mm、高170mm，建模时优先把堆叠限位、通风沥水、注塑成型三个核心约束放在最前面，没有做多余的装饰曲面。先看侧壁和底面的网格开孔，所有镂空区域的筋条宽度、开孔间距都做了统一规整，一方面在盛放带水渍的果蔬、分装食材时，积水可以直接从孔位漏出，冷链仓储环节冷风也能穿过镂空区域在货堆之间循环，避免密闭实底托盘容易出现的局部积温、食材闷坏问题；另一方面整面网格去掉了不必要的实体材料，在保证侧壁抗挤压刚度的前提下把单件塑件重量压到合理区间，注塑生产时的材料利用率更高，长期周转搬运的人工负重也更低。托盘上沿和底部做了互相匹配的堆叠定位结构，

　　空箱叠放时下层托盘的上沿筋位可以嵌入上层托盘底部的限位槽，不会像普通敞口塑料箱那样叠高后出现滑移错位，满载堆码时侧壁的加强筋可以把上层载荷均匀传递到箱底支撑脚，在标准仓储货架上码放四层到五层也不会出现侧壁鼓胀、底部挠曲变形的问题。托盘四个边角都做了大圆弧过渡，没有尖锐直角，既避免食品周转过程中边角磕碰划伤操作人员或者刮破食品包装，也消除了注塑件直角位置容易出现的应力集中，降低长期反复堆压、叉车挪移过程中边角开裂的概率。侧壁的竖向加强筋从箱口一直延伸到底部支撑脚，和底面的横向网格筋连为整体，当托盘在输送线上被两侧导向条夹持、或者手动搬运时手抓握箱沿施加侧向力时，筋条可以把局部受力分散到整个箱体框架，不会出现侧壁局部凹陷变形。

　　从成型工艺角度看，整个塑件所有壁厚都保持均匀，没有出现局部壁厚突变的位置，镂空孔位的排布完全顺着塑料熔体在型腔内的流动方向，脱模方向统一垂直于托盘开口平面，侧面没有设计反向倒扣，不需要复杂的侧向抽芯结构，模具加工时可以直接采用整体型腔镶件，后期量产时脱模顺畅，成型周期短，孔位边缘的飞边也更容易控制。托盘底部的支撑脚做了加宽处理，和地面或者货架层板接触的位置是平整接触面，不会因为局部压强过大压坏软质包装，同时支撑脚之间预留了标准手动液压叉车的叉臂进入空间，满载托盘可以直接用叉车整垛转运，不需要额外加装托盘底座。在实际使用场景里，这类托盘既可以在食品加工车间的分拣工位用来暂存清洗后的果蔬、分装完成的休闲食品，

　　也可以在冷链配送环节作为周转容器反复在仓库、门店之间循环使用，镂空结构在清洗时高压水枪可以直接冲过箱体内壁，残留的食材碎屑很容易被冲掉，不会在死角积存污渍。建模过程中所有配合位置的堆叠间隙预留了塑料件受温度影响的膨胀量，在冷库低温环境和夏季车间高温环境下，空箱套叠、满载堆码都不会出现卡滞或者间隙过大晃荡的问题，箱口边缘做了加厚的翻边结构，手动搬运时手部接触的位置宽度足够，不会因为棱边过薄勒手，翻边内部也做了隐藏式加强筋，抬升满载箱体时箱口不会出现局部弯折。整个结构没有多余的复杂特征，所有筋条、开孔、圆角的参数都可以直接对接模具设计环节，不需要后续做大量结构修正，完全适配批量注塑生产的工艺要求。
