25米桁架式钢结构户外旗杆设计

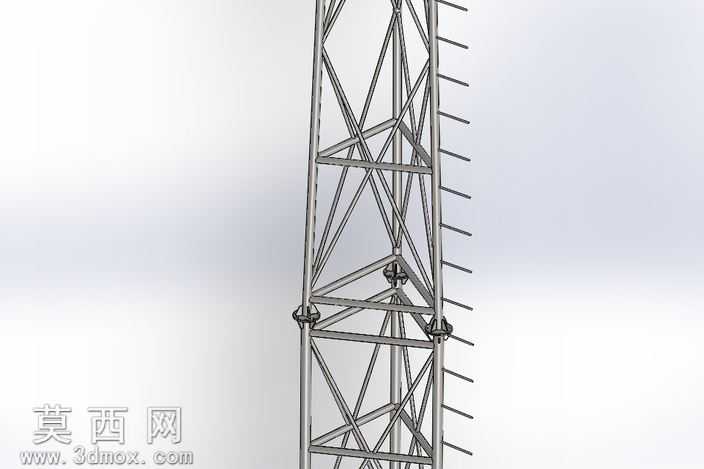

本作品为25米高度的桁架式钢结构户外旗杆三维建模成果，建模过程依托三维参数化设计软件完成，整体采用空间桁架受力结构设计，摒弃传统单根厚壁管材的高耗材方案，通过多规格管道杆件的空间排布实现力学性能与材料成本的平衡。建模初期首先完成整体受力框架的骨架草绘，依据户外高耸构筑物的抗风荷载要求，确定主体桁架的截面尺寸与节间划分，将25米总高度拆分为多段标准节段，方便实际生产中的运输与现场拼装。杆件建模阶段严格匹配实际工程用料规格，分别采用4英寸、3英寸、2.5英寸三种规格的标准管道作为主弦杆、腹杆与横向连接杆件，每一处杆件的连接节点都做了精细化建模，还原了实际工程中的节点连接板、紧固抱箍结构，确保模型可直接对接生产加工环节。材质设置上，整体杆件赋予哑光镀锌金属材质，还原钢结构构件经防腐镀锌处理后的真实质感，节点连接件做了细微的材质色差区分，突出结构连接位置的细节特征。渲染阶段采用户外天光环境，模拟自然日光照射下金属杆件的光影效果，清晰展现桁架结构的空间通透感与杆件穿插关系，同时通过视角调整完整呈现旗杆从底部到顶部的整体结构形态，包括顶部预留的旗帜挂装结构、侧边的爬梯辅助结构都做了完整还原。设计过程中充分考虑高耸结构的长细比控制，通过三角形腹杆的连续排布提升整体结构的抗扭、抗弯性能，每一段节段的连接法兰都做了参数化建模，可根据实际加工需求调整螺栓孔位与法兰厚度，模型具备良好的参数可编辑性，能够适配不同场地的抗风等级要求调整杆件壁厚与节段长度，为同类型户外高耸钢结构旗杆的设计与生产提供完整的三维参考依据。
