7毫米气体枪用填充阀结构三维设计

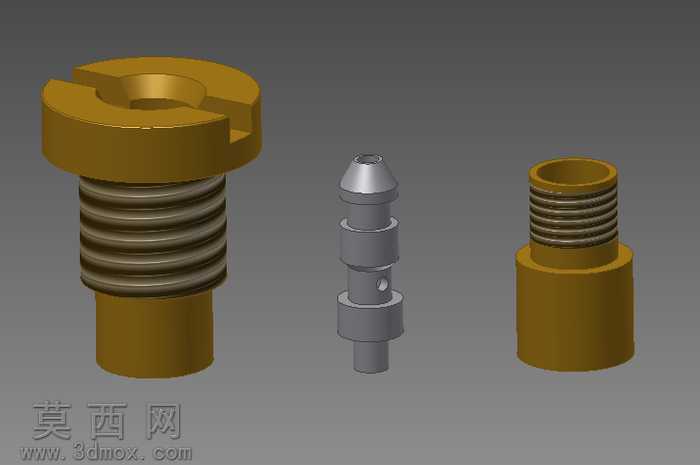

本作品为适配7毫米规格气体类器具的填充阀三维建模作品，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先依据实际测量的实物尺寸完成基准轴与基准面的搭建，自上而下拆分出顶部开槽端盖、中部外螺纹连接段、下部柱状阀体三个核心结构模块，各模块间的装配间隙严格按照实际装配公差预留，确保虚拟装配状态下无结构干涉。建模过程中对顶部端盖的一字开槽结构做了细节还原，开槽的深度、宽度均匹配实际拆装工具的适配尺寸，端盖顶面中心的进气密封凹孔做了倒角处理，还原实物的密封配合结构；中部的外螺纹段采用螺旋扫描特征生成，牙型角、螺距、螺纹大径小径参数均参照实测值设定，螺纹收尾处的退刀结构也做了完整还原，保证螺纹段与上下结构的衔接过渡自然；下部的柱状阀体为等直径圆柱结构，表面做了光滑度处理，还原金属加工后的表面质感。材质渲染阶段，整体阀体采用黄铜材质参数设置，调整金属粗糙度、反射率参数还原铜质零件的哑光金属质感，顶部中心的密封件采用硬质合金材质参数，通过明暗对比突出不同零件的材质差异；场景搭建采用深灰色纯色背景，搭配柔和的三点布光，主光从斜上方打亮阀体正面结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒阀体边缘轮廓，清晰呈现各段结构的层次关系。设计思路上围绕小型填充阀的实际功能展开，在保证结构还原度的前提下对非关键的内部微观密封结构做了合理简化，既保留了阀门外观与核心装配结构的完整性，也控制了模型的整体面数，兼顾展示效果与文件易用性；模型同时导出了STEP、IGES等通用三维格式，可适配多数主流三维设计软件的导入需求，可用于气枪配件结构教学、小型阀门设计参考、相关器具维修结构示意等场景，完整还原了这类小型填充阀的外部结构特征与装配逻辑，能够直观呈现该类阀门的外形特点与各部分结构的衔接关系。
