多路换向液压控制阀组三维结构设计

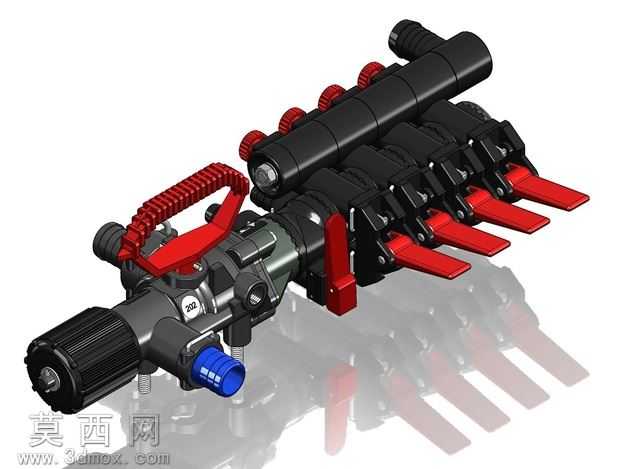

本作品为多路换向液压控制阀组的三维参数化建模成果，建模过程严格遵循液压元件的工程设计规范，完整还原了阀组的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先搭建阀组的主体基座结构，精准绘制主进油通道、回油通道的内部流道轮廓，通过拉伸、切除、扫描等特征操作完成阀体基体的构建，保证各油道的孔径、走向、连通关系完全符合液压阀的通流设计要求，流道内壁做平滑过渡处理，避免液压油传输过程中出现紊流、压损过大的问题。随后逐一构建各联换向控制单元，包括阀芯组件、操作手柄、定位弹簧座、密封安装槽、外接油口接头等细分零件，每个零件的尺寸公差、装配间隙都参照液压阀的行业设计标准设定，比如阀芯与阀孔的配合间隙控制在合理区间，既保证阀芯换向动作的顺畅性，又满足液压油的密封要求，避免内泄问题。外观与材质渲染阶段，针对不同零件的实际材质属性赋予对应的渲染材质：阀体主体采用哑光黑色工程塑料与铸钢混合材质，还原工业液压件的厚重质感；操作手柄、拨杆等操作部件采用醒目的亮红色硬质塑料材质，既符合工业设备操作件的安全色设计规范，也能直观区分操作区域与阀体主体；进出油口的快插接头采用蓝色工程塑料材质，清晰标识油路接口类型；金属连接件、阀芯外露部分采用哑光镀锌金属材质，还原金属机加工件的细腻金属光泽，同时添加轻微的磨损质感，让模型更贴近真实工业元件的使用状态。结构设计上，该阀组采用多联叠加式布局，共设置六路独立换向控制单元，可同时控制六个液压执行元件的动作方向与通断状态，顶部设置集成式的主进油与回油汇流块，简化外部管路连接；每联换向单元都设置独立的手柄定位结构，可实现阀芯的中位保持、换向定位，手柄处增设防滑纹理结构，提升手动操作时的摩擦力，避免操作打滑；阀体侧面预留标准的外接油口螺纹，可直接与液压管路快插接头连接，端部设置压力调节端盖，可根据系统需求调整主油路的安全溢流压力。整体建模过程中对所有零件做了装配干涉检查，确保各活动部件在换向行程内不会出现结构碰撞，密封槽、卡簧槽等细节结构完整，可直接用于液压系统的原理演示、装配培训以及后续的工程出图参考。
