法兰连接升降式单向止回阀结构设计

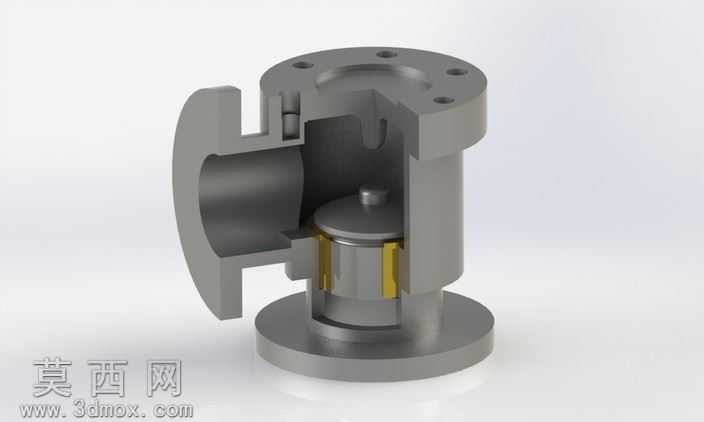

本作品为法兰连接式升降单向止回阀三维模型，建模阶段采用自底向上的装配设计思路，首先完成各独立零件的参数化建模：先绘制阀体的基础轮廓草图，通过拉伸、切除、倒角等特征构建阀体的主体腔体、两端法兰连接结构、底部安装定位基座，对法兰上的螺栓过孔做圆周阵列处理，保证孔位的位置度符合管路连接的通用标准；随后依次构建阀瓣、阀座、导向套、密封压盖等核心零件，其中阀瓣的密封面做了锥面配合设计，导向结构采用同轴导向柱结构，保证阀瓣升降过程的对中性，避免启闭过程出现卡滞偏磨问题。装配阶段严格按照实际装配顺序添加配合约束，法兰端面添加重合配合保证密封面贴合，导向结构添加同轴心配合限定阀瓣的运动轨迹，阀瓣与阀座之间保留合理的启闭行程间隙，还原阀门的真实运动逻辑。材质与渲染阶段，阀体、阀瓣等金属承压件赋予哑光铸钢材质，调整材质的粗糙度、金属度参数还原铸件的哑光金属质感，密封件部位赋予黑色丁腈橡胶材质，通过调整材质的漫反射、高光参数区分橡胶与金属的视觉差异；场景采用柔和的影棚环境光，添加多组辅助光消除结构死角的阴影，通过半剖视角的渲染处理，清晰展示阀门内部的流道走向、阀瓣与阀座的配合位置、导向结构的装配关系，让观看者可以直观理解单向阀的工作原理：当介质正向流动时，介质压力推动阀瓣沿导向结构抬升，阀门开启导通介质；当介质反向流动时，介质压力与阀瓣自重共同作用将阀瓣压紧在阀座密封面上，阻断介质反向流动，实现管路的单向导通功能。整个模型的结构设计完全参考工业实际应用的升降式止回阀结构，各零件的壁厚、密封面宽度、导向长度等参数均符合常规工业阀门的设计规范，可用于阀门结构原理教学、管路系统方案演示、产品设计参考等场景。
