带加热功能的手持式泡沫喷枪结构设计

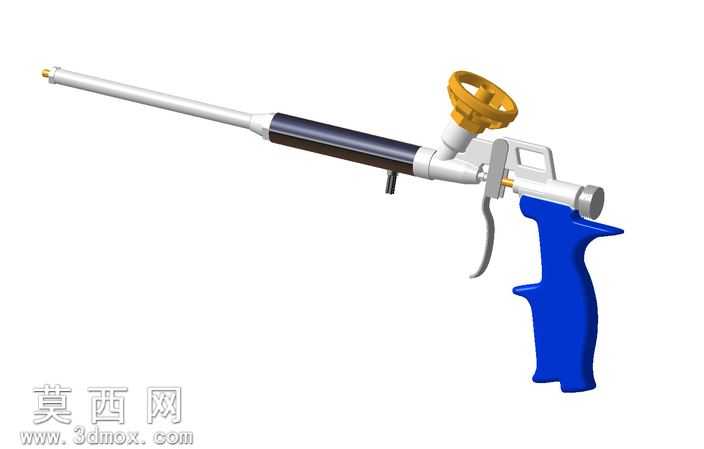

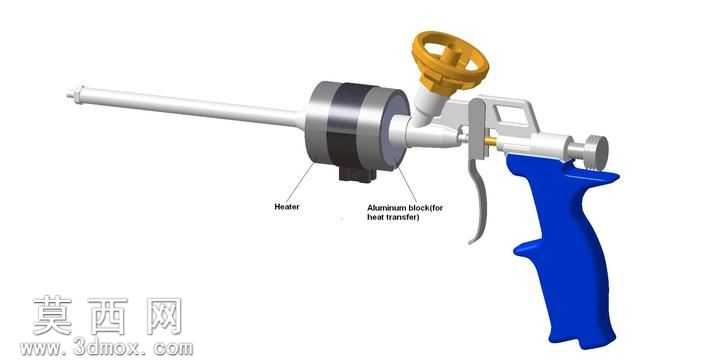

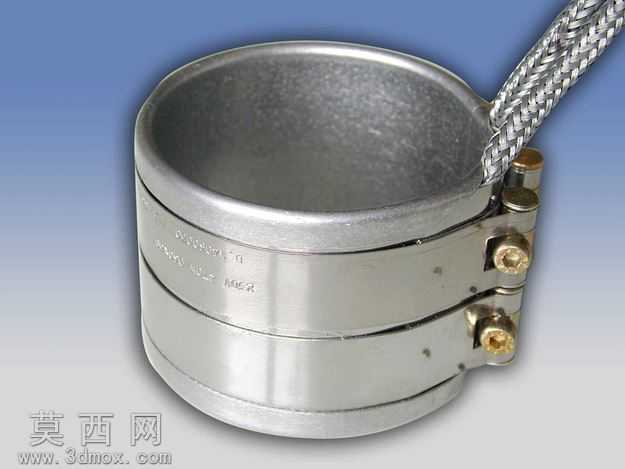

本模型为带加热功能的手持式泡沫喷枪，整体采用三维参数化建模完成，各部件按照实际装配约束完成配合，可直观呈现完整的产品结构与装配关系。建模过程中首先完成枪身主体的基准搭建，以手持握把的人机工程曲面为基础，构建符合握持习惯的蓝色握把结构，握把曲面做了顺滑过渡处理，边缘设置合理圆角，避免尖锐棱角带来的使用不适感，同时匹配扳机的转动行程预留足够的活动空间，保证扳机按压动作流畅无干涉。长喷管部分采用同轴圆柱结构建模，保证出料通道的直线度，喷管与枪身主体的连接位置做了台阶定位结构，确保装配后喷管不会出现径向晃动。核心加热模块部分，建模时还原了圆柱状加热元件的安装位，同时匹配了用于传热的铝块结构，铝块与加热元件、枪身料道的接触面做了贴合处理，建模时严格参照标准内部直径尺寸适配铝块结构，保证热量能够高效传递至流经的泡沫物料，避免低温环境下物料粘稠度升高影响出料效果。顶部的流量调节旋钮采用带防滑槽的轮状结构建模，旋钮与阀体的连接做了螺纹配合结构，还原调节时的行程限位。料罐接口部分设置了标准连接结构与密封位，保证与耗材容器连接后的密封性。渲染阶段对不同部件赋予了对应材质：握把部分采用哑光蓝色工程塑料材质，还原手持工具的防滑质感；金属喷管、枪身主体金属结构赋予亮面金属材质，呈现金属加工后的光洁质感；加热铝块做了亚光金属铝的材质表现，加热元件外圈做了深色隔热材质的区分；顶部调节旋钮采用黄色工程塑料材质，与主体形成清晰的视觉区分。整体装配结构完整，各活动部件的运动行程均在建模时做了校验，可用于产品结构验证、装配教学以及功能演示，加热结构的设计适配了低温场景下的泡沫施工作业需求，通过铝块的高效传热保证物料始终处于合适的温度区间，提升施工作业的流畅度与出料稳定性。
