旋转止动适配器机械结构三维设计

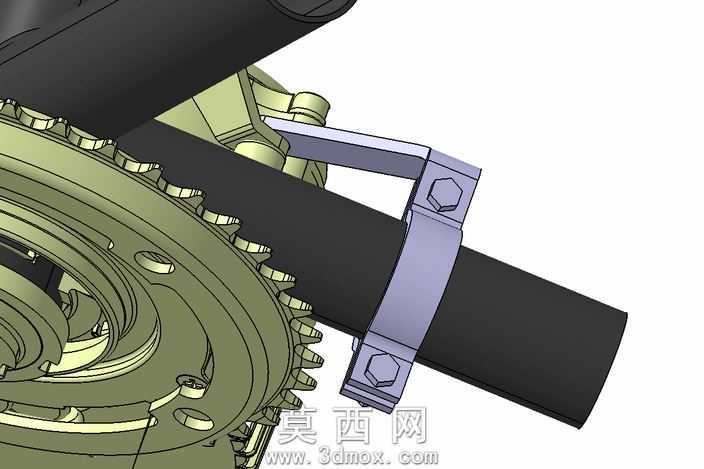

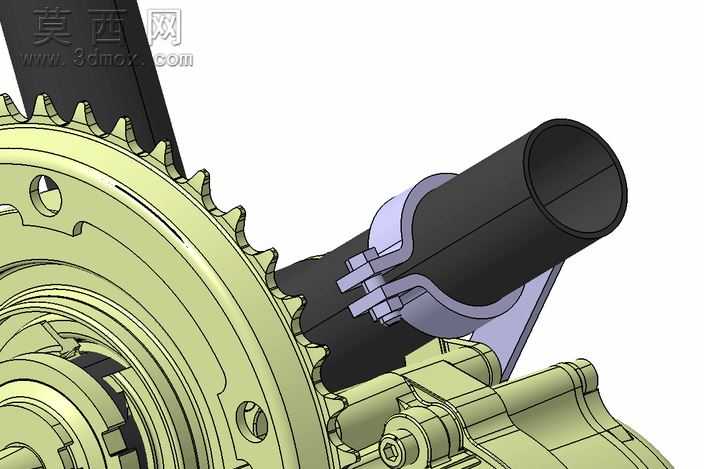

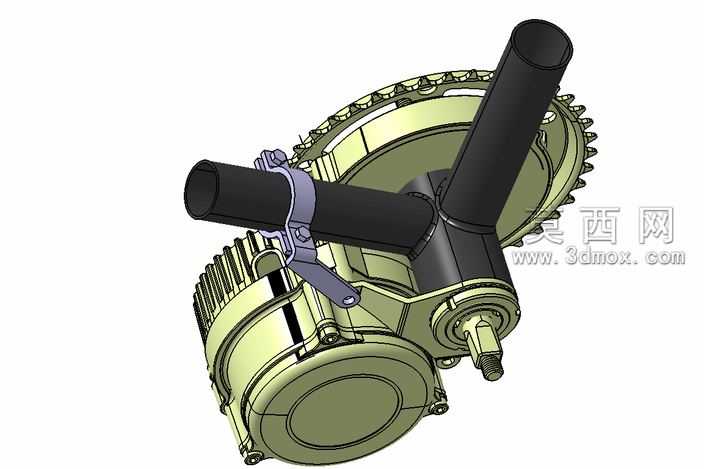

本作品为旋转止动适配器的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件装配公差的合理性，对壳体、管件、夹装结构、传动齿圈等核心部件分别进行独立建模后完成总装配校验。模型渲染阶段针对不同部件赋予差异化材质：外部壳体采用哑光金属漆材质，还原压铸铝合金构件的细腻磨砂质感，表面添加轻微的使用磨损纹理提升真实感；横向与竖向的管件采用哑光黑色工程塑料材质，模拟玻纤增强尼龙的哑光视觉效果，表面保留细微的注塑纹理；夹装卡扣部件采用镀锌金属材质，呈现淡蓝紫色的金属光泽，边缘做倒角处理避免锐边；端部的传动齿圈做金属切削质感处理，齿面添加细微的加工刀痕纹理，还原机加工零件的真实质感。结构设计上，该适配器集成了旋转限位、管件夹持、动力传递三大核心功能：外侧带齿的壳体可与外部传动齿轮啮合实现动力输入，内部的腔体预留了传动组件安装空间，横向贯穿的管件通过快拆式夹箍实现快速锁紧固定，竖向的管件作为输出端可实现定角度旋转止动，端部的螺纹轴可外接负载构件。建模过程中对所有配合面做了公差预留，夹箍的开合角度、齿圈的模数、壳体的安装孔位均按照通用五金配件的行业标准设定，各部件之间无干涉，可直接导出用于工程图绘制或3D打印验证。渲染时采用三点布光方案，主光源从斜上方45度照射突出结构轮廓，补光弱化阴影死黑区域，轮廓光勾勒金属部件的边缘反光，最终呈现的效果图清晰展示了各部件的装配关系与外观细节，完整还原了该旋转止动适配器的设计形态与功能结构。
