Amarok摩托车上联板三夹结构设计

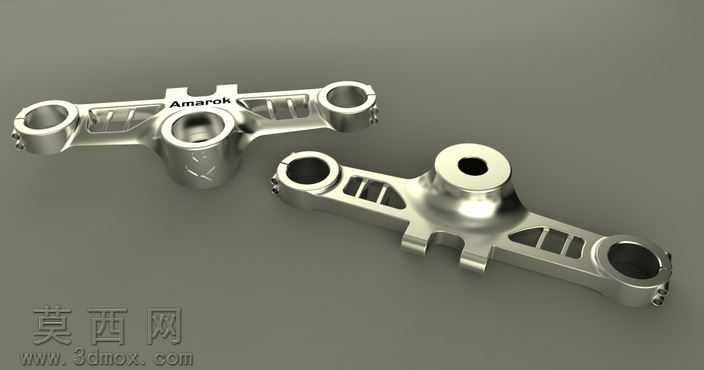

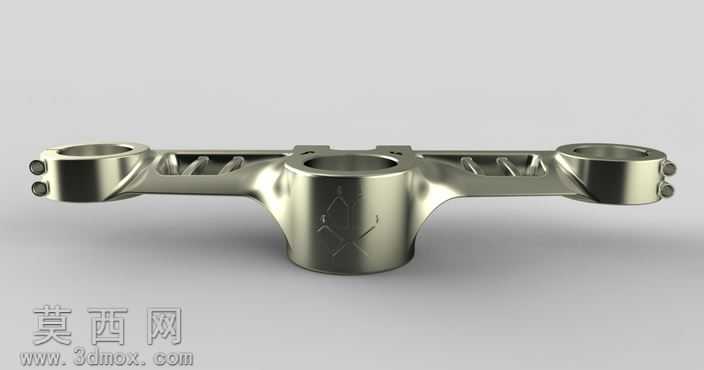

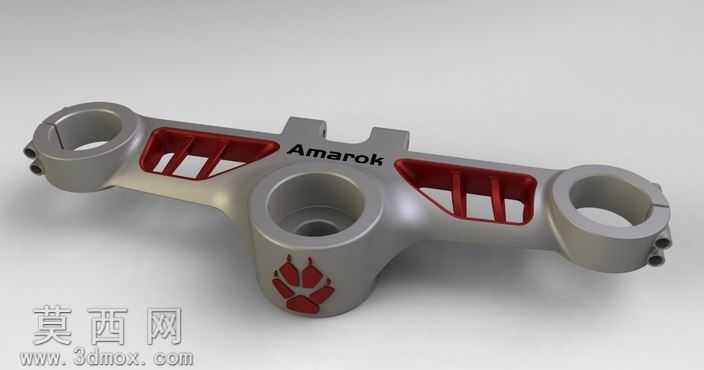

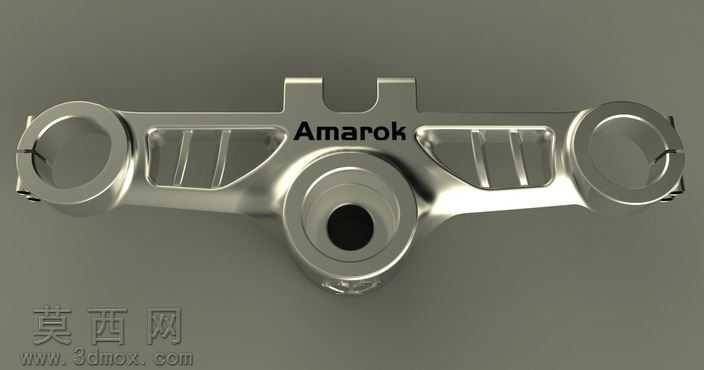

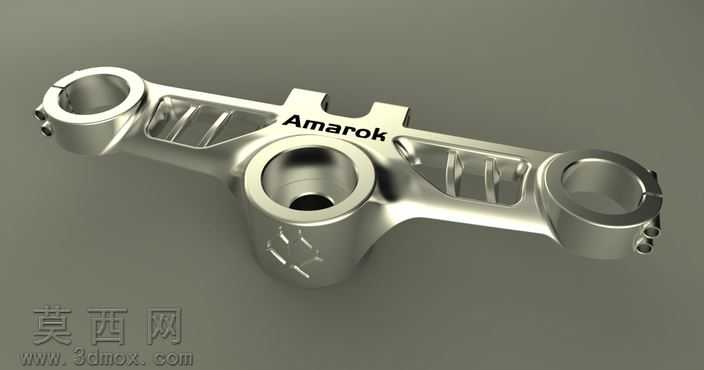

本作品为摩托车转向系统核心连接部件Amarok三夹版本2的三维建模设计，采用KeyCreator2011完成全参数化建模构建，整体围绕摩托车上联板的装配功能与轻量化需求展开设计。建模阶段首先完成主体基准定位，以中间转向立柱安装孔为核心基准，对称布局两侧减震器安装套筒，保证三个安装位的同轴度、位置度公差符合机车装配的精度要求，主体结构采用一体化铸造成型的设计思路，在两侧连接臂位置做了镂空减重设计，通过内嵌的加强筋结构在削减整体重量的同时保障结构刚性，避免行驶过程中连接部位出现应力形变。材质与渲染阶段，主体基座采用哑光银灰色金属材质模拟铝合金锻造质感，表面做细腻的磨砂颗粒处理还原真实金属触感，镂空加强筋区域采用高饱和度的红色烤漆材质做撞色设计，正面刻印Amarok品牌标识，下方搭配红色爪印装饰元素提升视觉辨识度，两侧减震套筒的夹紧开槽、锁紧螺栓孔位都做了精细化的倒角处理，还原真实机加工的工艺细节，渲染阶段采用柔和的影棚布光，突出金属材质的明暗层次与结构转折，清晰展现各部位的装配衔接关系。结构设计上，中间的通孔用于适配摩托车转向柱的安装固定，两侧带开口槽的套筒用于夹紧前减震器，通过螺栓锁紧开口实现减震与上联板的刚性连接，整体对称式的受力结构可以均匀分散行驶过程中来自前轮的冲击载荷，镂空区域的筋位走向完全贴合应力传导路径，在实现轻量化的同时避免应力集中问题，所有安装孔位、锁紧结构的尺寸都参考通用越野摩托车的装配标准设计，可直接用于结构验证、改装参考或者3D打印样件制作，模型完整还原了零件的所有细节特征，包括边角的铸造圆角、安装面的平面处理、标识的凹陷刻印效果，整体结构紧凑合理，兼顾了功能实用性与外观的视觉设计感。
