工业设备配套液压动力单元装置

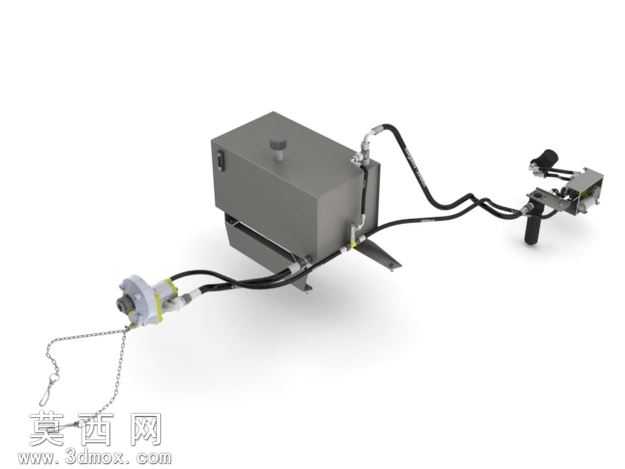

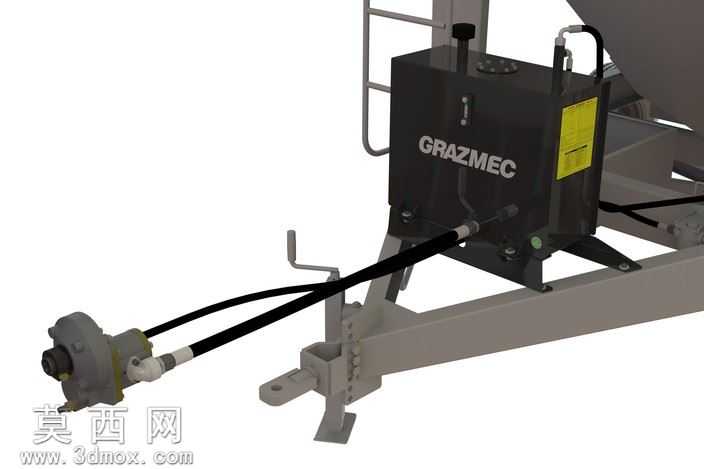

该液压动力单元采用三维建模软件完成全参数化设计，建模过程中严格遵循工业液压元件的实际装配逻辑，对油箱、液压泵、控制阀组、连接管路、安装支架等所有组成部件进行1:1等比例还原，确保各部件的装配公差、连接接口尺寸完全符合实际工业应用标准。渲染阶段采用工业金属材质体系，对油箱表面的哑光金属漆面、液压管路的高压橡胶包覆层、金属接头的镀锌防锈表层、安装支架的焊接钢结构质感分别进行材质参数调试，通过环境光遮蔽、金属粗糙度、高光反射层级的参数调整，真实还原不同部件的材质特性，让模型呈现出贴近真实工业设备的视觉效果。结构设计上，整体采用集成式布局，方形焊接油箱作为主体承载结构，顶部设置注油口、液位显示组件与通气装置，侧面预留液压油出油与回油接口，高压液压管路采用硬管加软管的组合连接方式，既保证固定段的结构强度，又适配活动连接端的位移需求，外置的液压泵通过安装支座固定在设备机架上，与油箱通过高压管路连通，整体通过底部的安装支脚实现与配套工业设备机架的螺栓固定，安装点位经过受力校核，可承受设备运行过程中的振动载荷。设计思路围绕工业场景的实用需求展开，在保证液压系统供油、压力输出、油液存储核心功能的前提下，优化管路走向避免弯折死点，预留足够的维护操作空间，方便后期对滤芯、阀组、密封件等易损部件进行检修更换，油箱侧面的标识区域预留了品牌标识与安全警示标签的张贴位置，符合工业设备的安全规范要求，整体模型结构完整，装配关系清晰，可用于液压系统原理演示、工业设备配套设计校核、虚拟装配仿真等场景。
