1952年款摩托车V型双缸发动机三维建模

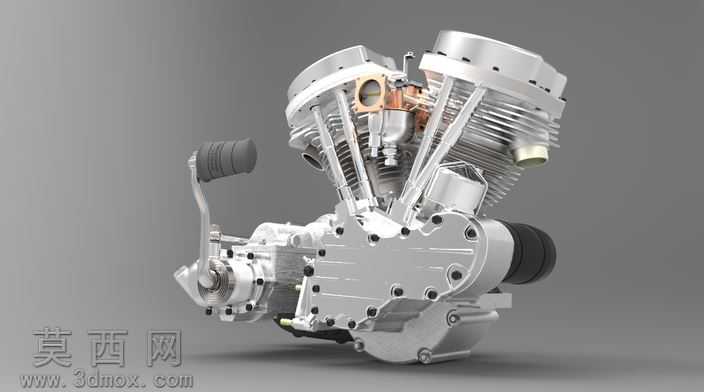

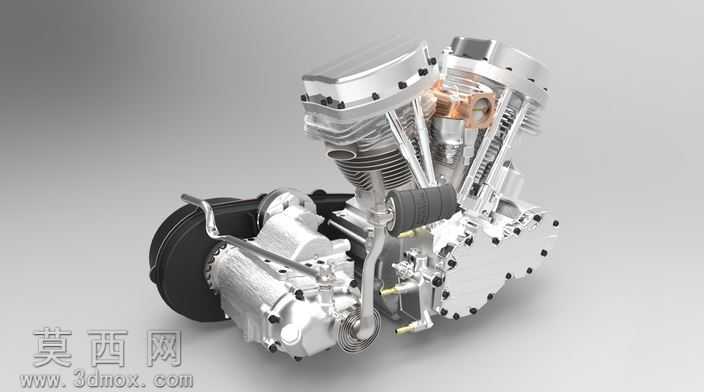

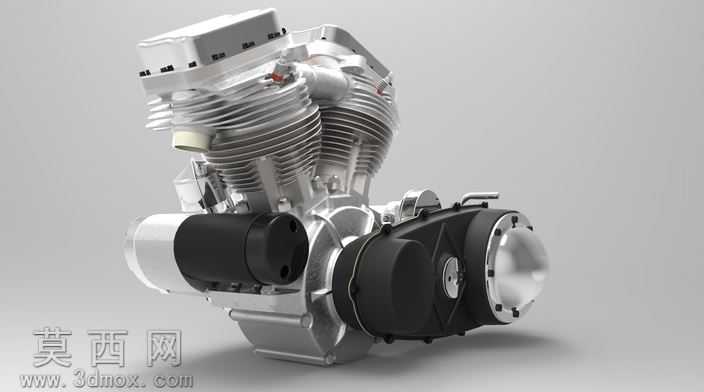

本次建模作品为复刻1952年经典摩托车搭载的V型双缸发动机，建模过程中首先梳理了该款老式发动机的整体布局逻辑，确定V型双缸的夹角参数、曲轴箱与变速箱的集成式结构特征，以保证整体比例与历史实物完全契合。建模阶段先从核心的曲轴箱体入手，通过草图绘制勾勒出箱体的分模轮廓，利用拉伸、切除、圆角等基础特征搭建箱体的主体框架，逐一还原箱体表面的散热鳍片结构、安装螺栓孔位、油路通道接口等细节，确保箱体的装配基准完全符合机械设计逻辑。针对气缸组件部分，分别对两个呈V型排布的气缸套、气缸盖、气门组件、活塞连杆机构进行独立建模，还原老式发动机顶杆配气机构的外露结构特征，对气门弹簧、摇臂、推杆等细小零件做等比例还原，保证零件之间的装配间隙符合真实机械公差要求。在发动机与变速箱集成的传动部分，还原了初级传动齿轮组、离合器总成、换挡机构的外部结构，对脚启动杆、换挡摇臂等外露操控部件做了细节刻画，还原金属零件的加工质感。材质与渲染阶段，针对发动机不同部件的材质特性做了区分设置：曲轴箱、气缸盖等铸铝部件采用带有细微磨砂颗粒质感的铸铝材质，调整材质的粗糙度与反光度还原老发动机铝件经使用后的温润金属光泽；散热鳍片边缘、螺栓头、金属管路等机加工部件采用亮面金属材质，模拟机加工表面的高光反射效果；气缸密封垫、橡胶握把、密封胶圈等非金属部件采用对应的橡胶、密封垫材质，调整材质的漫反射颜色与凹凸纹理，还原橡胶件的哑光质感；铜质油管接头部分做了做旧处理，添加轻微的氧化色泽，让整体模型更具年代感。渲染阶段采用柔和的影棚布光，通过多盏区域光从不同角度打亮发动机结构，突出V型双缸的立体排布特征，同时保留金属部件的自然反光，让散热鳍片的层次感、螺栓阵列的秩序感都能清晰呈现，整体模型完整还原了上世纪50年代摩托车发动机的机械美感与结构特征，所有零件可拆分用于结构展示、装配演示等场景。
