发动机支架配套散热装置结构设计

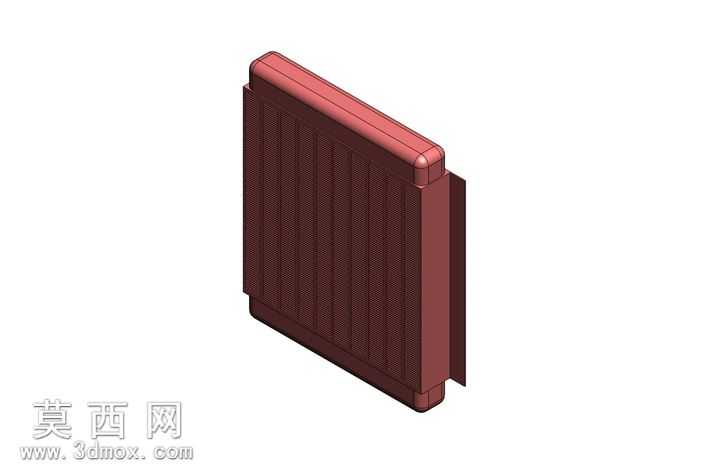

本模型为发动机支架配套的散热装置，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先围绕发动机引擎站周边的安装空间确定核心外轮廓尺寸，再逐步拆分内部散热结构与外部连接结构，确保各部件装配间隙符合动力舱的布局要求。模型外观采用长方体板式主体结构，边角处做了圆弧过渡处理，既避免尖锐棱角在安装过程中造成磕碰损伤，也能优化空气流经表面时的流场分布，减少不必要的风阻。主体散热区域采用等间距排布的竖向散热鳍片结构，每一片鳍片的厚度、间距都经过参数化校准，在保证整体结构强度的前提下最大化散热接触面积，鳍片与两侧的端盖采用一体化布尔运算合并，消除了装配间隙带来的热阻问题，提升热量传导效率。材质设置上，主体散热结构赋予深棕红色金属材质，模拟钢制散热部件的表面喷涂质感，表面添加细微的磨砂纹理参数，还原工业部件的真实表面触感，边缘处做轻微的倒角高光处理，体现金属加工后的边缘工艺特征；端盖部分的材质参数略亮于主体鳍片，区分不同加工面的视觉效果。结构设计上，模型侧面预留了与发动机支架对接的安装连接位，连接位的尺寸与发动机支架的安装点位完全匹配，可直接完成虚拟装配验证，不需要额外调整尺寸；内部预留了介质流通的腔体空间，可适配液冷或风冷两种散热模式的后续设计拓展。建模过程中对所有特征做了参数化关联，修改整体长宽高尺寸时，鳍片数量、安装位位置会自动适配调整，大幅提升后续设计迭代的效率；渲染阶段采用柔和的工业环境光，从斜上方45度角打光，清晰展现鳍片的排布层次与边角的圆弧过渡细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节，整体模型结构完整无破面，可直接用于发动机周边布局的虚拟验证、散热性能仿真分析以及后续的工程出图工作，完全贴合引擎站周边的安装使用需求。
