发动机前盖结构三维设计作品

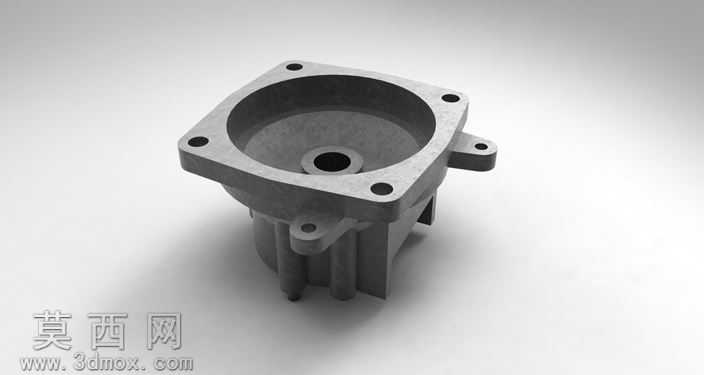

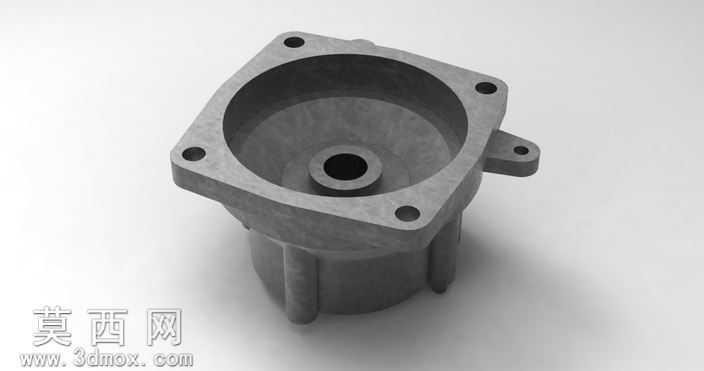

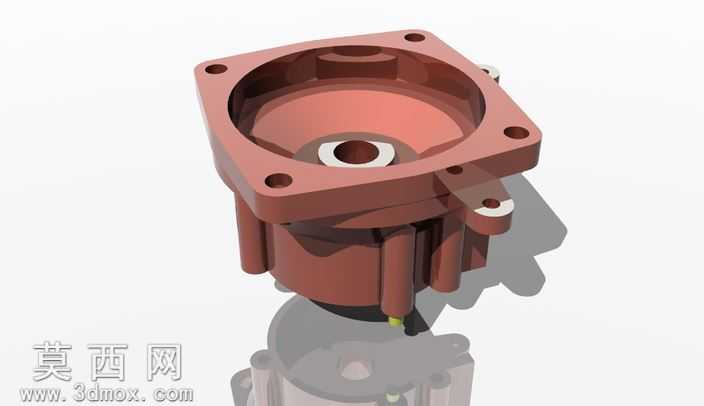

本作品为发动机前盖的三维参数化建模成果，建模过程以发动机前端密封、附件安装的实际功能需求为核心设计依据，首先梳理前盖与发动机缸体的配合定位逻辑，确定方形法兰基座的整体轮廓，在法兰面均匀布置6个安装通孔，孔位公差匹配缸体对应螺柱的位置精度，保证装配后贴合面的密封性能。建模阶段先绘制法兰基座的二维草图，通过拉伸命令生成带圆角过渡的方形基体，基体中心开设大尺寸圆形内腔，内腔深度匹配发动机前端齿轮、油封等部件的容纳空间，内腔中心预留轴类部件穿过的中心通孔，孔壁做倒角处理避免装配时刮伤油封密封唇。在法兰基体下方延伸出带散热筋的筒状主体结构，散热筋沿筒壁周向均匀分布，筋条厚度与高度经过结构强度校核，既保证壳体刚性，又能提升发动机工作时的散热效率。在法兰基体侧方延伸出两个带安装孔的凸耳结构，凸耳位置匹配发动机外围附件的安装点位，凸耳与基体连接处做圆角过渡消除应力集中，避免长期受振动出现开裂问题。模型所有棱边均做了符合机械加工工艺要求的圆角与倒角处理，不存在尖锐棱角，匹配压铸成型的工艺特性。材质设置阶段为模型赋予铸铝合金材质，调整材质的粗糙度、金属度参数，还原压铸件表面的亚光金属质感，渲染时采用柔和的侧上方打光，清晰呈现法兰面、内腔、散热筋、安装凸耳的所有结构细节，阴影过渡自然，能够直观展示前盖的整体形态与各部位结构关系。整个建模过程严格遵循机械设计规范，所有结构尺寸均参考通用小排量发动机前盖的实际参数设定，各安装位、配合面的结构设计完全满足实际装配与使用要求，可用于发动机结构教学、装配模拟、零部件改进设计等场景。
