工业级蓝壳径向进风燃烧器头结构设计

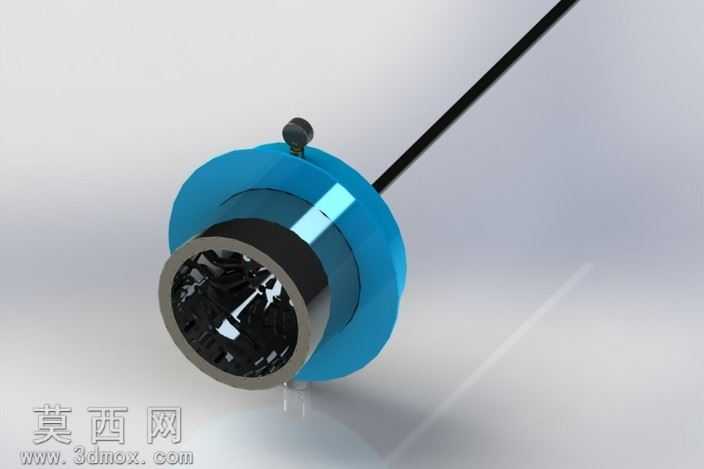

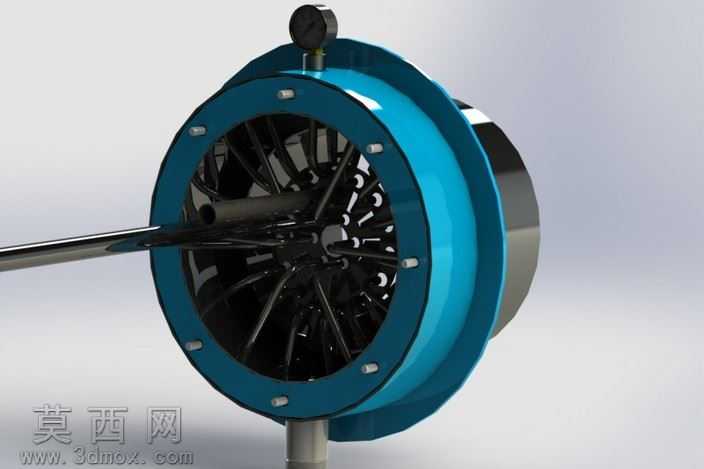

本燃烧器头三维模型采用主流三维机械设计软件完成全参数化建模，整体结构围绕工业燃烧场景的稳焰、匀混需求展开设计，建模过程中对各部件的装配公差、配合间隙做了严谨的参数约束，可直接用于后续工程出图或结构优化迭代。模型主体外壳采用厚壁法兰式圆筒结构，外侧蓝色壳体做了均匀分布的沉头螺栓孔设计，用于实现端盖与主体筒体的密封紧固，建模时对螺栓孔的沉头深度、孔位同轴度做了精准参数设定，保证装配时螺栓可完全沉平无突出，避免影响外部管路对接。内部核心区域为放射状排布的混流叶片结构，叶片沿中心轴线呈辐射状均匀分布，每片叶片的曲面弧度、倾斜角度都经过参数化调整，可实现燃气与助燃空气的旋流混合，建模时通过阵列特征完成叶片的均匀排布，保证各叶片间距、角度完全一致，避免出现流道偏差导致的燃烧不均问题。中心位置设置了独立的燃气引射管路，管路从侧方水平接入中心腔体，建模时对管路的插接深度、与中心腔体的配合间隙做了合理设定，保证燃气可从中心区域均匀向外扩散，与经叶片旋流进入的空气充分预混。顶部设置了柱状压力检测接口，用于安装压力表实时监测燃烧腔内部压力，接口处做了外螺纹结构建模，可匹配标准规格的压力检测元件。渲染阶段采用金属与工业漆面结合的材质方案，外壳蓝色部分采用哑光工业烤漆材质，调整了材质的粗糙度、反光度参数还原真实工业漆面的质感；内部叶片、中心管路、紧固件采用发黑处理的金属材质，还原钢制部件经表面处理后的哑光金属质感；侧方伸出的引射管采用亮面金属材质，区分不同部件的材质属性；背景采用浅灰渐变环境，搭配柔和的影棚光源，从斜上方打光突出结构的层次感，同时添加了柔和的环境反射，让金属部件的质感更真实，整体渲染效果清晰展现了燃烧器头的内外结构细节，可直观呈现各部件的装配关系与结构特点。设计过程中充分考虑了燃烧器的实际使用需求，整体结构紧凑，法兰式端盖设计便于后期拆解维护，放射状叶片结构既可以实现气流的旋流稳焰，也可以阻挡部分杂质进入燃烧核心区，顶部的压力检测接口可实时反馈运行压力，保障燃烧过程的稳定性与安全性，各部件的结构设计都预留了合理的加工余量，符合常规机械加工的工艺要求。
