外部卡簧式外挡圈三维结构设计

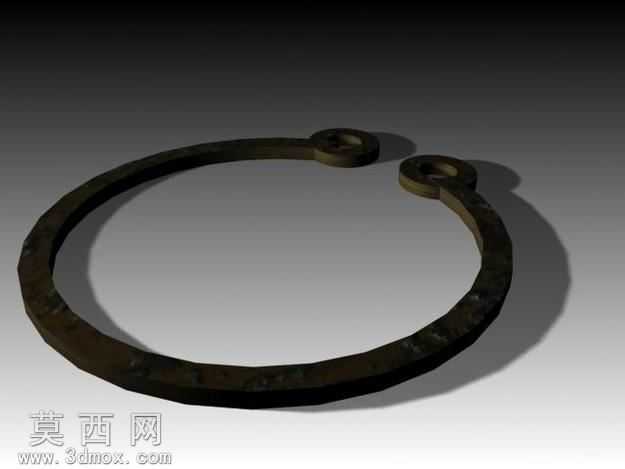

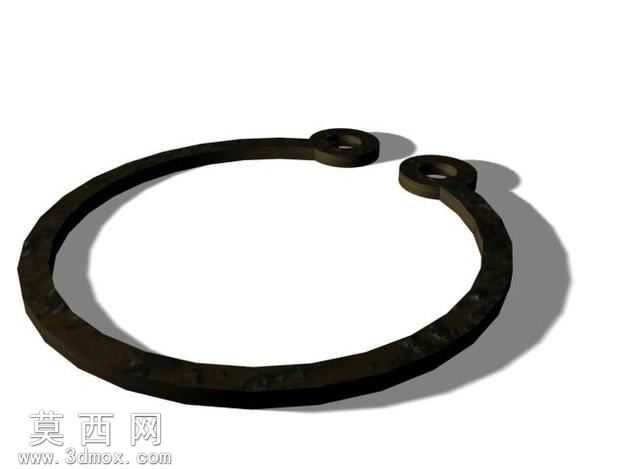

本次外挡圈的三维建模以轴用弹性限位的实际工况需求为核心设计依据，建模过程优先还原挡圈的开口式环形主体结构，首先绘制挡圈的环形基准轮廓，精准控制环体的内外径尺寸匹配对应安装轴的卡槽规格，在环体开口两端对称设置带安装孔的凸耳结构，凸耳的厚度、安装孔的孔径与孔位间距严格参照紧固件安装标准设定，保证卡簧钳能够顺利插入孔位完成挡圈的撑开与装配操作。建模过程中对环体的截面轮廓做精细化处理，还原挡圈扁平矩形截面的特征，同时对环体与凸耳的衔接位置做平滑过渡处理，避免应力集中的结构缺陷，保证挡圈在受轴向载荷时的受力均匀性。材质设定上选用常用的弹簧钢材质参数，渲染阶段调整金属材质的粗糙度与反光度，还原热处理后弹簧钢表面的深色氧化质感，同时添加柔和的环境光影效果，清晰呈现挡圈的环形轮廓、开口间隙、凸耳结构等细节特征，让模型的结构辨识度更高。设计过程中充分考虑外挡圈的实际功能逻辑，严格控制环体的开口间隙尺寸，既保证装配时挡圈能够顺利撑开越过轴径，又能保证装配后挡圈卡入卡槽时的抱紧力足够，避免工作过程中出现松脱失效的问题；同时对环体的边缘做微小的倒角处理，还原实际加工中的去毛刺工艺特征，让模型更贴近真实工业零件的生产状态。渲染视角选择斜向俯视角度，能够同时完整展示挡圈的整体环形形态、两端凸耳的安装孔结构以及环体的厚度特征，通过光影的明暗变化凸显环体的金属质感与结构立体感，让模型既满足结构设计的尺寸精度要求，又具备直观的视觉展示效果，可直接用于机械装配场景的虚拟装配验证、紧固件选型参考以及机械设计教学演示使用。
