四连杆联动运动机构三维建模设计

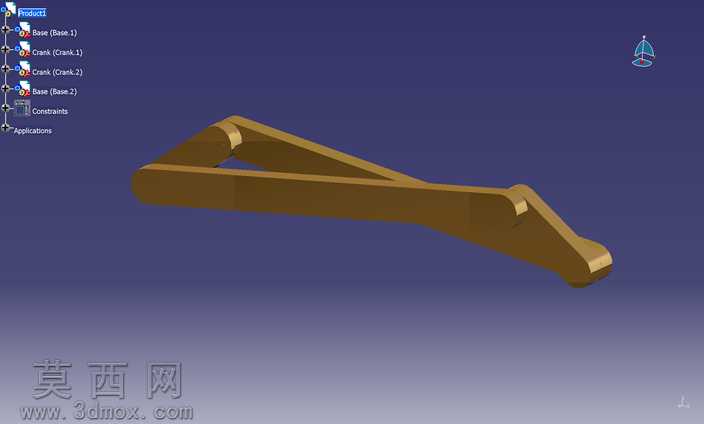

本作品为典型的四栏联动运动机构三维建模成果，建模过程依托专业三维设计环境完成，整体采用自底向上的装配建模思路，首先完成各独立杆件的单体零件建模，再通过装配约束完成整体机构的搭建。零件建模阶段，针对每根杆件的外形轮廓，采用草图拉伸的基础建模方式生成实体，对杆件两端的铰接配合位置，通过精确的尺寸约束保证铰接孔的同轴度与孔径公差，确保后续装配后运动无卡滞。材质配置上，为各杆件赋予了哑光金属材质，调整材质的漫反射、粗糙度参数，还原金属构件的真实质感，同时对铰接端面做了细微的倒角处理，避免模型渲染时出现尖锐棱角的失真效果。装配阶段严格按照运动学原理添加约束，在固定基座与活动杆件之间添加旋转铰接约束，保证相邻杆件仅能绕铰接轴做定轴转动，完全还原四连杆机构的运动自由度，同时在DMU运动仿真模块中完成运动副的定义，可实现机构的连续运动模拟，直观展示杆件之间的联动关系与运动轨迹。建模过程中重点校验了各杆件的长度比例，确保机构运动过程中无死点、无干涉，通过软件的干涉检查功能遍历整个运动行程，确认各杆件在全运动周期内不会发生碰撞，保证机构设计的合理性。模型的结构设计完全遵循平面连杆机构的设计规范，固定杆作为机架提供稳定支撑，其余三根活动杆件分别作为主动件与从动件，通过合理的杆长配比实现预设的运动输出规律，可用于机械原理教学演示、连杆机构方案验证等场景，模型的特征树结构清晰，各零件命名规范，约束关系完整，可直接用于后续的工程图导出、运动学分析或者二次修改设计。
