履带式爬楼越障移动小车结构设计

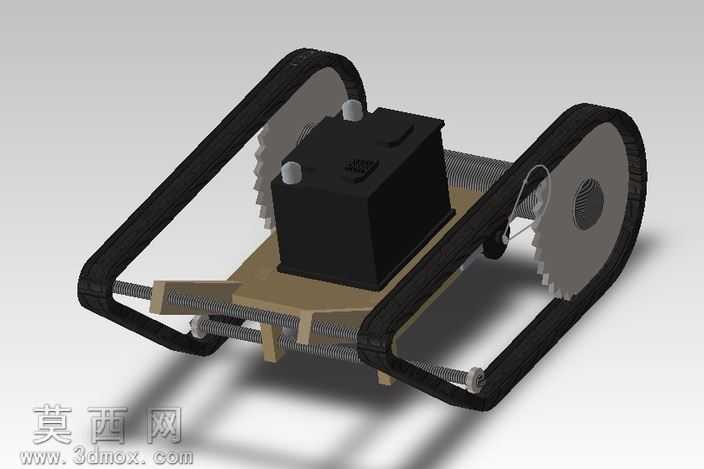

本作品为履带式爬楼越障移动载具的三维建模设计，整体采用对称式双履带布局完成主体结构搭建，建模过程中优先保障各运动部件的装配合理性与运动干涉校验，确保履带轮系、张紧结构、承载平台之间的配合精度符合实际运动需求。建模阶段首先完成两侧驱动轮与从动轮的参数化绘制，轮齿结构与履带啮合位置做了精准的尺寸匹配，保证履带运转过程中不会出现跳齿、卡滞问题；履带部分采用柔性构件模拟设计，还原橡胶履带的包覆形态，同时在履带内侧预留与轮齿匹配的卡槽结构，贴合真实履带的传动特性。承载平台采用层叠式板材结构设计，平台上方预留了功能模块安装位，可搭载控制模块、动力电源等组件，平台与两侧轮系之间通过多组导向光杆连接，搭配弹簧构件实现自适应张紧与减震缓冲，当载具遇到台阶、凸起障碍时，弹簧结构可自适应调整履带与接触面的贴合角度，保证履带始终与攀爬面保持足够接触面积，提升越障过程中的稳定性。动力模块的安装位设置在平台中部重心位置，降低整体重心高度来提升爬坡、爬楼过程中的防倾覆能力，布线结构在建模时做了隐式预留，避免线路与运动构件发生干涉。渲染阶段针对不同构件赋予了对应材质：履带部分采用哑光黑色橡胶材质，还原橡胶的磨砂质感与轻微反光特性；轮盘采用金属灰铸铁材质，表现金属构件的厚重质感与机加工表面的细腻反光；承载平台采用浅棕色工程板材材质，模拟层压板的哑光纹理；弹簧、光杆部分采用亮面金属材质，突出金属构件的光洁度与加工精度；上方搭载的功能模块采用哑光黑色工程塑料材质，还原塑料壳体的细腻表面质感。整体渲染采用柔和的影棚布光，在构件下方投射柔和的接触阴影，清晰展现各部件的结构层次与装配关系，同时通过光影突出履带的轮廓形态与轮系的啮合结构。设计思路围绕小型爬楼载具的越障性能展开，摒弃了传统轮式结构越障高度受限的缺陷，采用履带式结构大幅提升障碍通过能力，搭配自适应张紧的弹簧导向结构，让载具在攀爬台阶、斜坡时可以自动调整履带形态，贴合不同角度的接触面，保证行进过程中的抓地力与稳定性，整体结构紧凑、零部件数量精简，既满足学校项目的设计验证需求，也可为小型爬楼运输载具、越障探测小车的结构设计提供参考，建模过程中所有配合尺寸均经过装配校验，可直接用于后续的结构优化、运动仿真与实物原型制作。
