风力发电机组涡轮支撑结构件设计

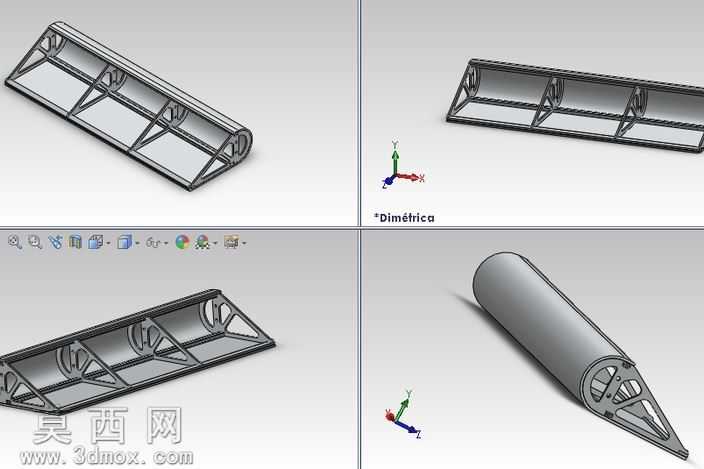

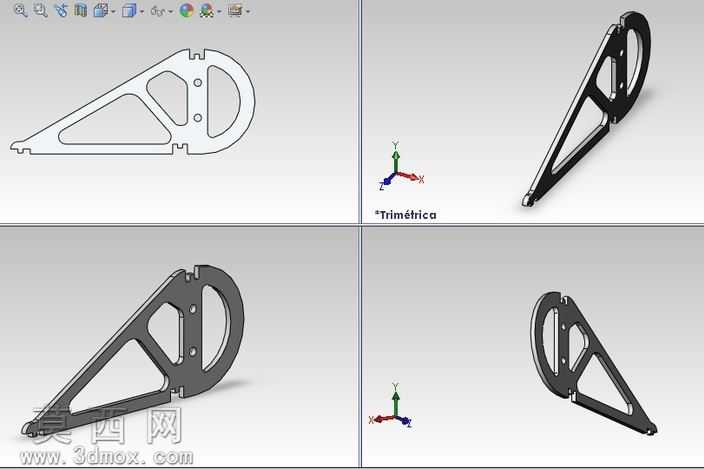

本作品为风力发电机组涡轮配套的三角支撑结构件，采用三维参数化建模方式完成全流程设计，建模过程中优先以结构力学性能为核心导向，先绘制主体轮廓的二维草图，通过几何约束锁定三角桁架的受力角度，确保斜边支撑段与圆弧安装端的衔接过渡平滑无应力集中拐点。建模阶段对安装孔位做了精准的同轴度约束，两个定位安装孔的中心距严格匹配涡轮组件的装配公差要求，圆弧端的内轮廓尺寸完全适配涡轮壳体的安装止口，保证后续装配时无需二次修配即可完成定位。材质配置上选用高强度铝合金作为预设应用材质，渲染时赋予亚光金属质感，通过环境光遮蔽效果凸显三角镂空区域的减重设计优势，四个视角的渲染图分别展示了线框轮廓、实体装配状态、不同角度的结构形态，清晰呈现支撑件的壁厚分布、加强筋的走向以及边缘倒角的细节处理。设计思路上充分考虑风力发电机组户外工况的受力特性，采用三角稳定结构搭配两处镂空减重槽，在保证整体结构抗弯折、抗疲劳强度的前提下，尽可能降低构件自身重量，减少风机运行时的额外负载；端部的圆弧抱合结构可增大与涡轮壳体的接触面积，分散运转过程中产生的振动载荷，侧边的安装凸台预留了足够的螺栓锁紧空间，避免装配时出现工具干涉问题。整个构件的所有棱边均做了R2圆角过渡处理，既消除了加工过程中的锐边安全隐患，也能降低户外使用时的风阻系数，减少气流扰动带来的结构震颤，适配风力发电机组长期稳定运行的使用需求。
