抛物面聚能蒸馏实验装置结构设计

　　这套抛物面聚能结构的蒸馏实验装置，核心功能是通过抛物面的光学反射特性，将平行入射的太阳辐射能汇聚到焦点位置，为蒸馏工序提供集中热源，多用于户外无外接供电场景下的溶剂提纯、水质净化类实验或小型作业场景，相比常规电加热蒸馏设备，不需要依托电网供电，仅靠直射太阳光即可达到蒸馏所需的温度阈值，适合野外科考、偏远地区小型净水作业、教学实验演示等场景使用。

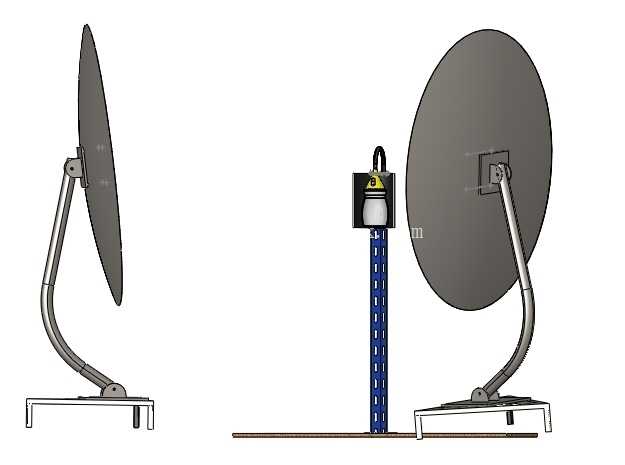

　　从结构设计逻辑来看，整套装置分为三个核心组成部分：抛物面反射主体、角度调节支撑机架、蒸馏承载支架。抛物面反射面采用薄型金属板材冲压成型，型面精度控制在±1mm范围内，保证反射光线的汇聚偏差不超过焦点区域10mm直径范围，避免热量分散导致焦点温度不足；反射面背部设计有十字交叉的加强筋结构，抵消薄板材在户外温差变化下产生的形变，保证长期使用过程中型面精度不出现明显衰减。反射面与支撑支架的连接部位采用万向铰接结构，可实现水平方向360度旋转、俯仰方向0到90度调节，能够根据不同时段的太阳高度角、方位角调整反射面朝向，保证光线始终垂直入射到反射面，最大化聚能效率，铰接部位设置有阻尼锁紧结构，调整到位后可通过侧面的锁紧旋钮固定角度，不会因为户外微风影响出现角度偏移。

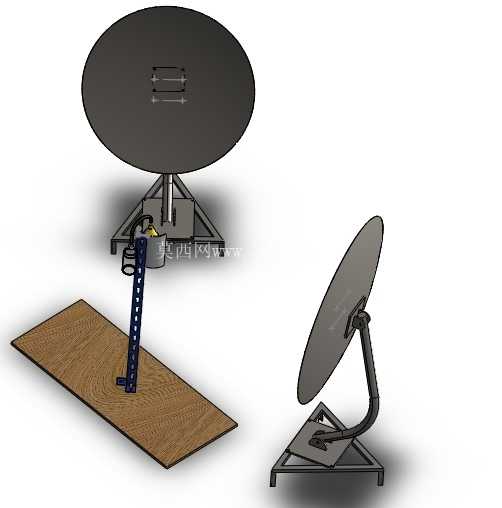

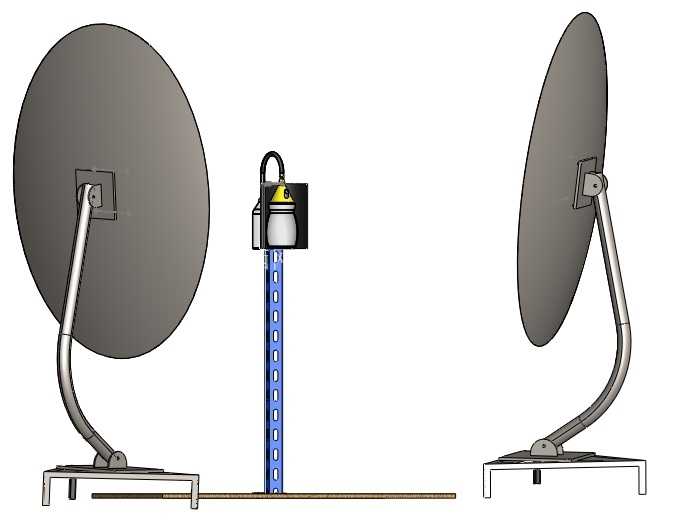

　　支撑机架采用三角支撑结构，底部三个支脚形成稳定的支撑三角形，单支脚长度180mm，整套反射面组件安装完成后整体重心落在支撑三角形的几何中心位置，即使在不太平整的户外地面放置，也不会出现侧翻风险；支脚底部设计有防滑垫结构，增大与放置面的摩擦力，避免光滑表面放置时出现滑移。配套的蒸馏承载支架采用独立落地式设计，底部是尺寸为400mm200mm的木质承载底板，底板上固定有垂直安装的多孔调节立柱，立柱上每隔20mm设置一个高度调节孔位，可根据抛物面焦点的实际位置调整蒸馏容器的安装高度，保证容器底部始终处于聚能焦点位置，最大化热利用效率；立柱顶部设置有环形抱箍结构，可适配直径50mm到120mm的常规玻璃蒸馏烧瓶，抱箍内侧贴有耐高温硅胶垫，既可以抱紧容器避免滑落，也能缓冲加热过程中容器与金属支架的硬接触，减少玻璃容器受热不均碎裂的风险。

　　从安装边界尺寸来看，整套装置展开后最大占用空间为600mm500mm*700mm，反射面直径为400mm，在正午直射阳光条件下，焦点位置可达到300℃以上的温度，完全满足水、低沸点有机溶剂的蒸馏温度需求。设计过程中充分考虑了便携性需求，反射面与支撑机架、承载支架之间均采用快拆螺丝连接，不需要专用工具即可完成拆装，拆分后所有部件可放入普通尺寸的背包中携带，适合户外移动作业使用。结构上没有复杂的传动或电控部件，所有连接部位均采用标准紧固件，后期维护仅需要定期检查反射面的清洁度、铰接部位的锁紧可靠性即可，维护成本极低。在实际使用过程中，需要注意反射面的安装朝向必须避开人员活动区域，防止汇聚的高温光线误照射到人员皮肤或易燃物品引发安全风险；蒸馏容器安装时需要保证重心与支架中心重合，避免加热过程中容器倾斜导致液体洒漏。整套结构的设计没有冗余部件，所有结构件均服务于聚能、调节、承载三个核心功能，零件加工难度低，大部分结构件可通过常规的钣金冲压、型材切割工艺完成加工，制造成本可控，既可以作为教学实验用具帮助理解抛物面聚光原理，也可以经过简单放大尺寸后作为小型户外蒸馏设备使用，适配不同规模的使用需求。
