DN200规格DIN28120标准视线玻璃法兰结构设计

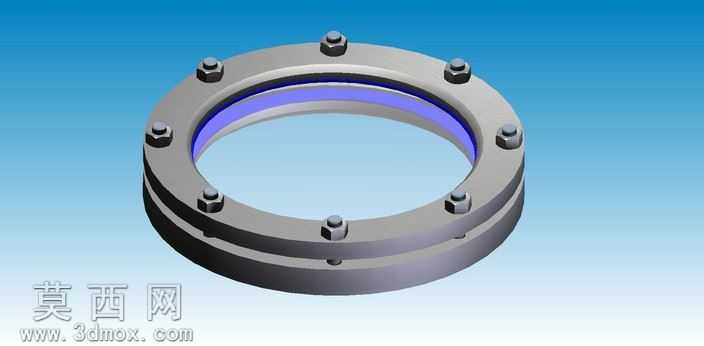

本模型为DN200公称通径、符合DIN28120标准的对夹式视线玻璃法兰，采用Solid Edge完成全参数化三维建模，建模过程严格遵循德标视镜法兰的尺寸规范，先通过旋转凸台命令生成上下两片配对的法兰基体，在法兰盘圆周方向均匀阵列排布8组螺栓安装通孔，孔位的分度圆直径、孔径尺寸完全匹配对应压力等级的螺栓装配要求，保证法兰对接时的同轴度与安装精度。模型对法兰密封面做了精细化处理，在两片法兰相对的内侧加工出适配玻璃视镜的环形凹槽，凹槽深度与玻璃视片的厚度精准匹配，同时预留了密封垫片的安装空间，避免玻璃受压不均产生碎裂风险。渲染阶段采用金属哑光材质模拟法兰本体的碳钢或不锈钢金属质感，对螺栓、螺母的六角头、螺纹段做了细节纹理处理，还原紧固件的真实加工质感；中间的视镜玻璃采用高透光半透明材质，添加轻微的蓝色边缘折射效果，模拟钢化硼硅玻璃的光学特性，同时在玻璃与法兰贴合处添加细微的密封胶条材质，还原实际装配的密封结构。结构设计上采用上下法兰对夹夹持玻璃视片的形式，通过周向均匀分布的六角螺栓锁紧，锁紧力均匀作用在法兰圆周，避免局部应力集中损坏玻璃，法兰整体为环形中空结构，中空区域完全对应DN200的通径尺寸，不会对管道内流体的通流截面造成额外遮挡，可清晰观测管道或压力容器内部的介质流动、反应状态。建模过程中对所有配合面做了干涉检查，确保螺栓与法兰孔、玻璃与凹槽、密封件与安装位之间无装配干涉，各零件可独立导出用于工程图生成或数控加工编程，模型的参数化特征支持快速修改通径、压力等级、螺栓数量等参数，快速衍生出不同规格的同系列视线玻璃法兰产品，可直接用于管道系统设计、压力容器配套设计的装配验证、方案展示等场景。
