多槽带花键内孔传动滑轮三维设计

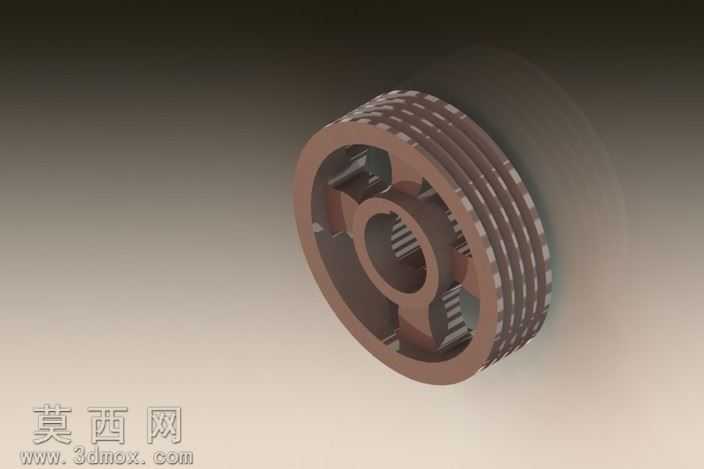

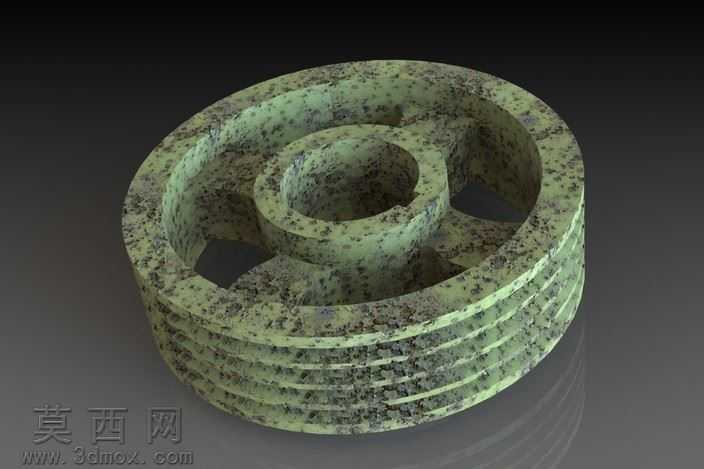

该滑轮作品采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转凸台指令生成滑轮的基础轮体轮廓，精准控制轮缘处多道V型传动槽的槽角、槽深与槽间距参数，确保槽型可适配对应规格的传动带，满足动力传递过程中的贴合度要求，避免传动过程中出现打滑、跑偏的问题。轮体内部采用轻量化辐条式支撑结构，在保证整体结构强度、承载能力的前提下，尽可能削减非受力区域的材料用量，降低零件整体重量，减少传动过程中的转动惯量，提升传动响应效率。中心安装孔设计为内花键结构，建模时严格按照花键标准参数绘制键齿轮廓，通过阵列指令完成周向均布的键齿生成，保证花键孔可与对应规格的花键轴实现精准配合，传递更大扭矩的同时具备更好的对中性，避免轮体运转过程中出现偏心晃动的问题。轮缘外侧设计有周向均布的防滑定位凸点，通过线性阵列加圆周阵列的组合方式完成特征生成，可在带传动过程中进一步提升与传动带的接触摩擦力，同时可作为安装定位的标识点，方便装配过程中的对位校准。材质设定上为轮体赋予了硬质工程塑料或粉末冶金材质的视觉效果，渲染阶段调整了材质的粗糙度、反光度参数，还原工业零件的真实质感，同时通过环境光影的调整，清晰展现轮体内部的花键结构、辐条支撑结构以及外部多道传动槽的细节特征，让模型的结构层次清晰可辨。设计过程中充分考虑了零件的实际使用场景，对轮体的受力薄弱位置做了加厚处理，辐条与轮缘、轮毂的衔接位置均做了圆角过渡处理，避免应力集中问题，提升零件的使用寿命，整体结构紧凑合理，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为五金配件设计的参考案例使用。
