导管式海洋推进螺旋桨三维结构设计

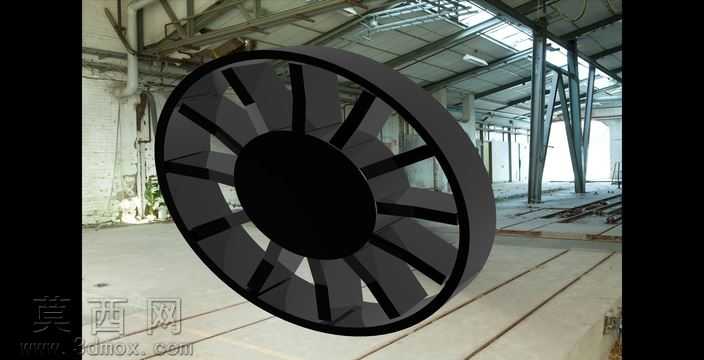

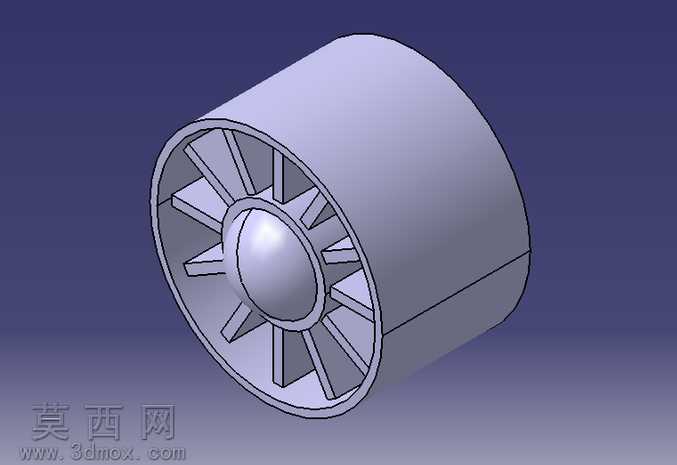

本模型为导管式海洋推进螺旋桨结构，采用三维参数化建模方式完成整体构建，建模过程中首先确定导管的整体圆柱轮廓尺寸，以同轴基准为核心搭建整体装配坐标系，先完成外部导流套筒的实体建模，保证套筒内壁与桨叶叶梢的间隙均匀匹配，避免出现运动干涉问题。桨毂部分采用流线型椭球整流帽设计，从建模阶段就优化迎流面的曲面曲率，减少水流在桨毂前端的滞流与紊流产生，降低航行过程中的形状阻力。桨叶部分采用等强度辐射式排布设计，共设置十二片径向直叶结构，每片桨叶的叶根与桨毂、叶梢与导管内壁均做了过渡圆角处理，建模时通过曲面放样、实体加厚的方式生成桨叶实体，保证桨叶厚度从叶根到叶梢均匀递减，既满足结构强度要求，又控制整体重量。整体模型完成后对所有配合面做了重合、同轴的装配约束校验，确保各部件的位置精度符合推进装置的装配要求。渲染阶段采用哑光金属材质模拟船用螺旋桨常用的铸钢或铜合金材质质感，背景选用渐变深蓝色调模拟海洋水下作业环境，通过环境光漫反射设置突出模型的结构轮廓与曲面细节，清晰展现导管、桨叶、整流毂帽三者的装配关系与结构特征。设计思路上，该导管螺旋桨相较于普通敞式螺旋桨，通过外部导管的约束作用可以提升桨叶的工作效率，减少梢涡损失，同时导管本身也可以对桨叶起到防护作用，避免水下杂物碰撞损伤桨叶，适合作为小型水下航行器、船舶辅助推进装置的结构参考，建模过程中所有结构尺寸均遵循船用推进部件的常规比例规范，曲面过渡顺滑无尖锐棱角，实体特征无建模错误，可直接用于结构展示、原理教学或进一步的工程仿真分析使用。
