多层带阁楼层民用建筑剖面结构施工图纸

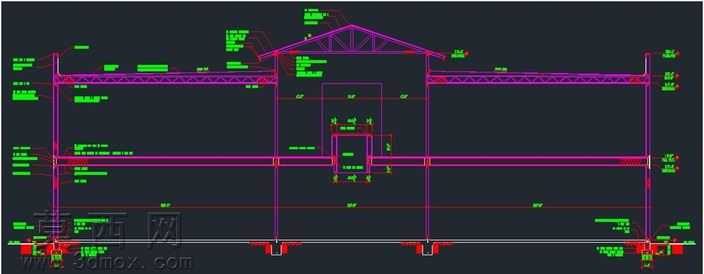

本套建筑剖面绘图作品围绕多层带阁楼层的民用建筑开展设计，在三维建模环节首先梳理建筑竖向层级逻辑，从底部基础构件开始逐层向上搭建，先定位基础承台、地梁的平面坐标与竖向标高，确定建筑整体的落地支撑结构，再向上逐层搭建承重墙体、楼层梁板、水平连系构件，每一层的构件定位都严格匹配民用建筑的模数规范，保证墙体轴线对齐、梁板搭接位置准确，避免出现结构错位的问题。在阁楼层的建模过程中，重点还原三角形屋架的桁架结构，逐根绘制屋架的弦杆、腹杆构件，明确各杆件的连接节点位置，还原屋架与顶部墙体、水平承重梁的搭接关系，同时梳理阁楼层入口的竖向交通构件尺寸，明确洞口预留位置与周边加强结构的构造细节。建模过程中对不同功能的构件做了分层管理，将承重结构、围护结构、标注图层分别归类，方便后续施工环节的图层调取与查看。材质与线条表达上，采用不同颜色的线条区分不同材质的构件，用紫红色线条标识混凝土承重构件，包括结构梁、构造柱、屋架杆件、基础承台，用红色线条标识特殊构造节点，用绿色图层放置所有尺寸标注与文字说明，保证图纸视图层次清晰，不同构件的区分度足够，施工人员查看时可以快速定位对应构件的信息。结构设计上重点标注了各楼层的竖向标高、墙体厚度、梁截面尺寸、基础埋深参数，同时对屋架的杆件间距、节点连接位置、门窗洞口的预留尺寸做了详细标注，每个关键节点都补充了引线说明，明确构造做法与施工要求。设计思路上遵循从整体到局部的逻辑，先确定建筑整体的剖面轮廓与竖向尺寸关系，再细化各部分的构造节点，优先保证承重结构的传力路径清晰，从屋架承受的屋面荷载通过竖向承重墙体逐层传递到基础，再传导到地基，每个传力节点都做了明确的标识，同时兼顾围护结构的构造合理性，保证墙体与梁板的连接位置符合施工规范，预留洞口的加强措施标注到位，整套图纸完整呈现了建筑从基础到屋顶的剖面构造细节，能够为建筑施工环节提供准确的剖面参考依据，帮助施工人员快速理解建筑的竖向构造逻辑与各节点的施工要求。
