卡尺测量5长笛刀具专用附件结构设计

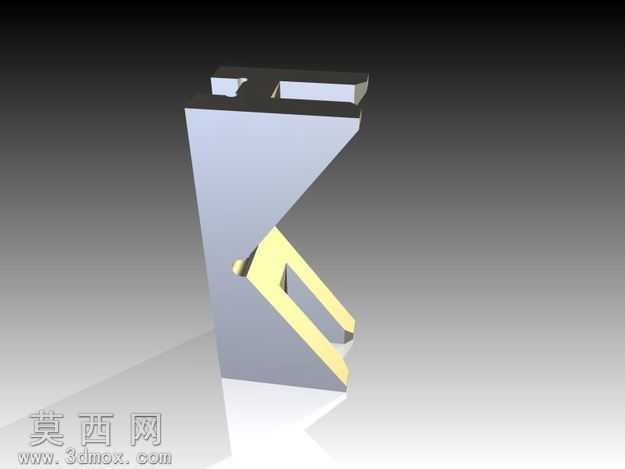

本作品为适配卡尺测量5长笛刀具直径的专用测量附件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械测量工装的公差配合要求，对各部件的装配间隙、定位基准做了精准约束，确保附件与卡尺装配后无松动、无测量偏移。模型主体结构分为卡尺夹持基座与刀具定位抵接件两大部分，夹持基座采用楔形截面设计，可适配常规游标卡尺、数显卡尺的测量爪安装尺寸，基座上预留的定位销孔可实现与卡尺测量面的快速对位，保证测量基准与卡尺原有测量轴线完全重合。刀具定位抵接件采用弯折式悬臂结构，接触端做了圆弧过渡处理，避免测量时刮伤长笛刀具的刃口表面，抵接件与基座之间通过销轴连接，可根据不同长笛刀具的直径规格做小范围角度自适应调整，保证测量时抵接面与刀具外圆完全贴合。材质设置上，夹持基座赋予哑光灰色硬质合金材质，模拟工业级测量工装的耐磨金属质感，表面添加细微的磨砂纹理提升真实感，刀具定位抵接件赋予亮黄色硬质阳极氧化铝材质，与基座形成清晰的视觉区分，同时模拟轻量化测量附件的材质特性。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角投射，突出结构的棱边与装配层次，辅光源补亮暗部细节避免结构阴影过深丢失细节，背景采用渐变灰色突出模型主体，最终渲染效果清晰展现了附件的装配关系与结构形态。设计思路上，该附件核心是实现卡尺对5长笛刀具直径的快速精准测量，内置固定换算系数1.118034，测量时仅需读取卡尺显示数值乘以该系数即可得到刀具真实直径，无需额外复杂计算；设计时预留了参数调整接口，使用者可根据自身使用的卡尺钳口宽度、测量精度需求修改对应参数，比如适配钳口宽度0.125英寸的卡尺时，可直接调整夹持基座的卡槽尺寸，同时模型附带适配3长笛测量的配置文件，可快速切换适配不同规格的长笛刀具测量需求，整体结构紧凑，安装便捷，可有效提升长笛刀具直径的测量效率，降低专用量具的采购成本。
